升压站电气一次设备安装作业卡VIP免费

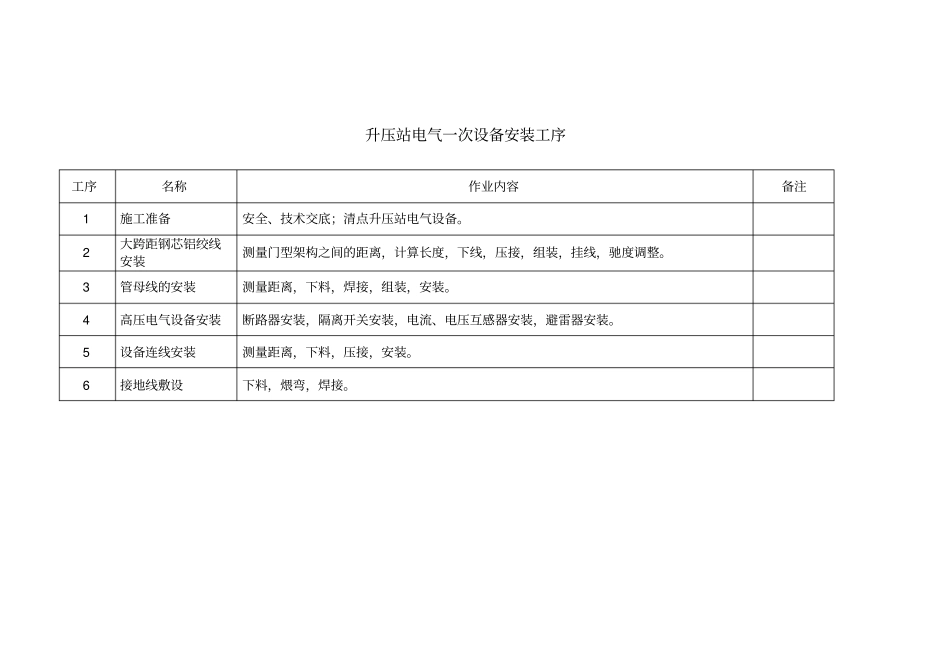

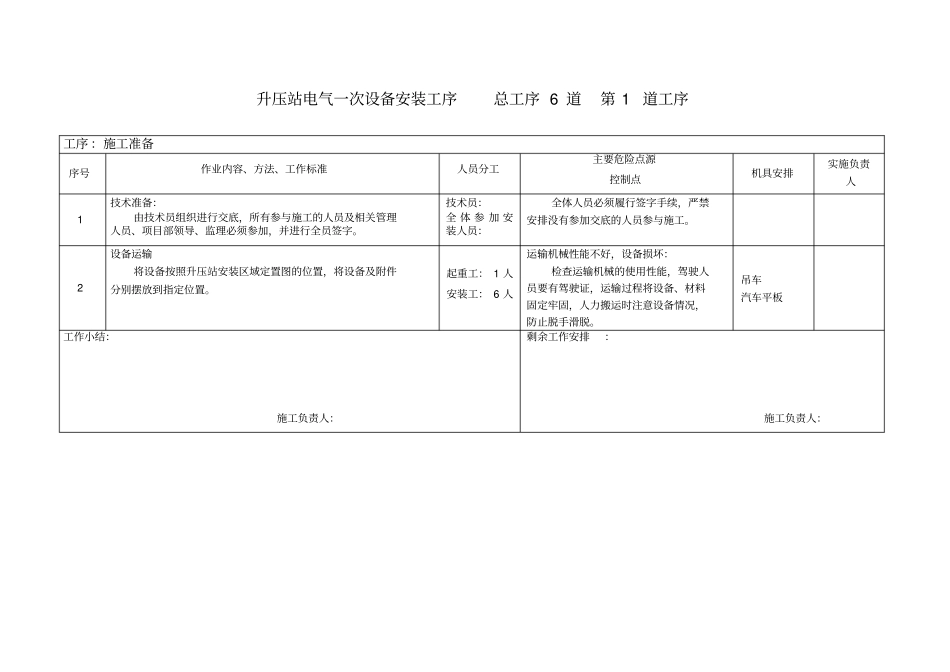

升压站电气一次设备安装工序工序名称作业内容备注1 施工准备安全、技术交底；清点升压站电气设备。2 大跨距钢芯铝绞线安装测量门型架构之间的距离，计算长度，下线，压接，组装，挂线，驰度调整。3 管母线的安装测量距离，下料，焊接，组装，安装。4 高压电气设备安装断路器安装，隔离开关安装，电流、电压互感器安装，避雷器安装。5 设备连线安装测量距离，下料，压接，安装。6 接地线敷设下料，煨弯，焊接。升压站电气一次设备安装工序总工序 6 道第 1 道工序工序 ：施工准备序号作业内容、方法、工作标准人员分工主要危险点源控制点机具安排实施负责人1 技术准备：由技术员组织进行交底，所有参与施工的人员及相关管理人员、项目部领导、监理必须参加，并进行全员签字。技术员：全 体 参 加 安装人员：全体人员必须履行签字手续，严禁安排没有参加交底的人员参与施工。2 设备运输将设备按照升压站安装区域定置图的位置，将设备及附件分别摆放到指定位置。起重工： 1 人安装工： 6 人运输机械性能不好，设备损坏：检查运输机械的使用性能，驾驶人员要有驾驶证，运输过程将设备、材料固定牢固，人力搬运时注意设备情况，防止脱手滑脱。吊车汽车平板工作小结：施工负责人：剩余工作安排：施工负责人：升压站电气一次设备安装工序总工序 6 道第 2 道工序工序 ：大跨距钢芯铝绞线安装序号作业内容、方法、工作标准人员分工主要危险点源控制点机具安排实施负责人1 测量门型架构之间的距离用 50m 钢卷尺测量门型架构间架空线挂点的直线距离，注意钢卷尺一定要绷紧，测量精确防止出现误差。电工： 3 人高处作业门型架构上作业，必须系好安全带，来回走动扶好抓牢防止滑脱。50m钢卷尺2 下线（1）施工前的瓷瓶应全部经过耐压试验，保证每一片绝缘子都是合格品。（2）按施工图纸组装从钢架构挂环至钢芯铝绞线的所有金具与瓷瓶。（3）绝缘子串、导线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向外，其余穿向应统一，并应符合下列规定：悬垂串上的弹簧销子一律向受电侧穿入。螺栓及穿钉凡能顺线路方向穿入者一律宜向受电侧穿入，特殊情况两边线由内向外，中线由左向右穿入；耐张串上的弹簧销子、螺栓及穿钉一律由上向下穿，特殊情况由内向外，由左向右。（4）根据设计弧垂、架构间距离、瓷瓶串长度等计算钢芯铝绞线下线长度。计算公式： L 线=L-2 λ +3.3f2/L L 线- 实际下线长度；L- 直线长度； λ - 瓷...
