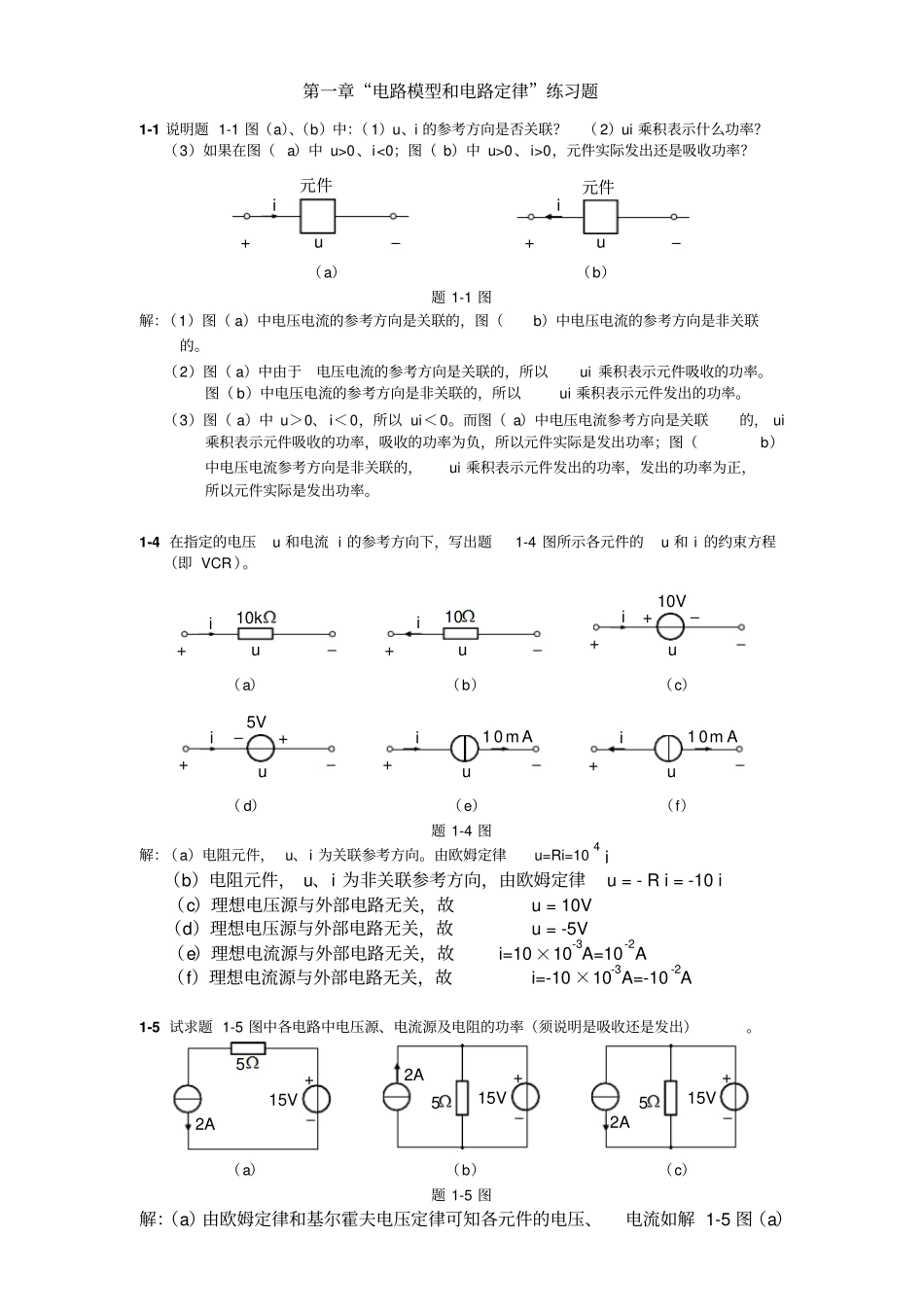

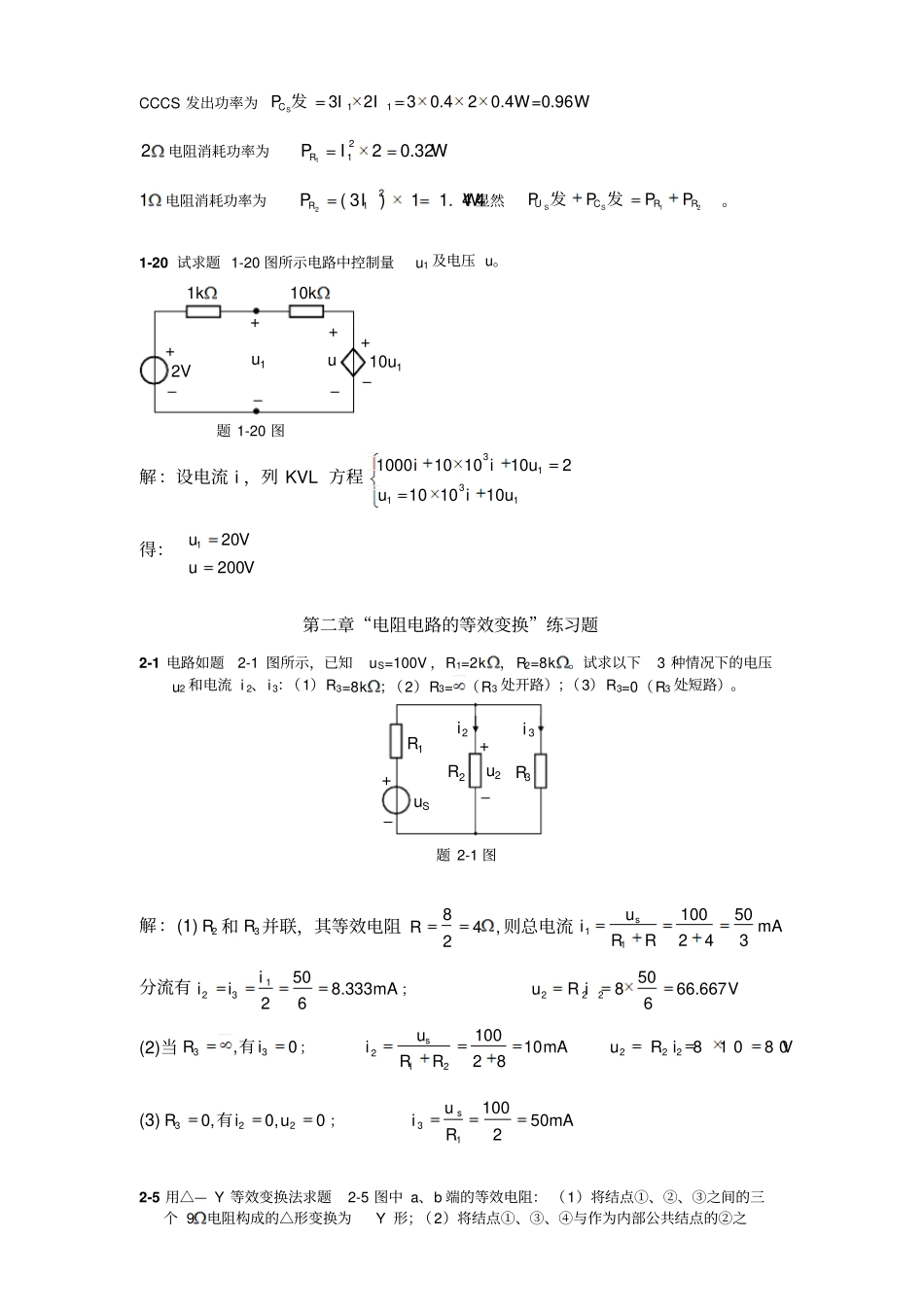

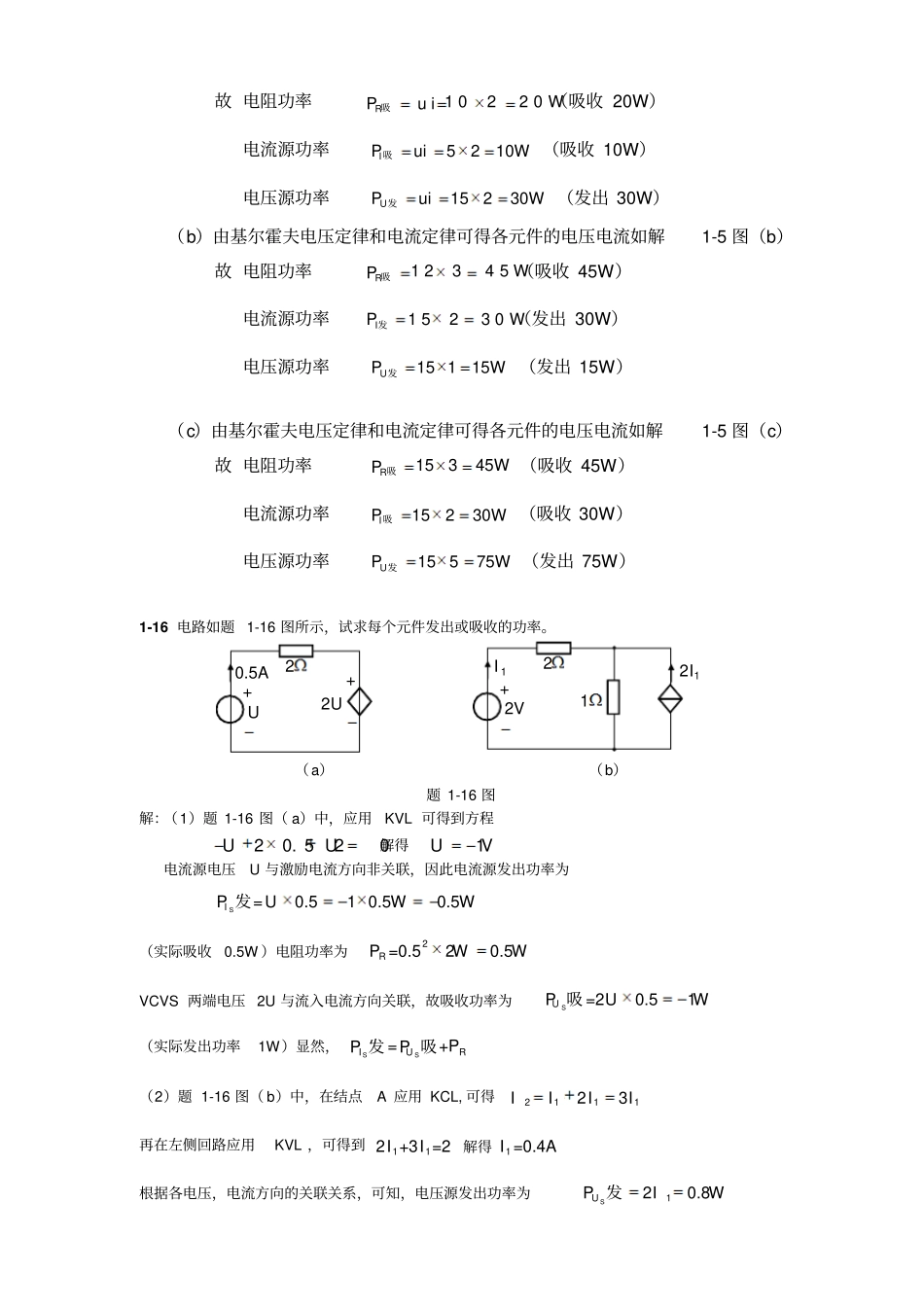

第一章“电路模型和电路定律”练习题1-1 说明题 1-1 图（a）、（b）中：（ 1）u、i 的参考方向是否关联？（ 2）ui 乘积表示什么功率？（3）如果在图（ a）中 u>0、i<0；图（ b）中 u>0、i>0，元件实际发出还是吸收功率？iu+元件iu+元件（a）（b）题 1-1 图解：（1）图（ a）中电压电流的参考方向是关联的，图（b）中电压电流的参考方向是非关联的。（2）图（ a）中由于电压电流的参考方向是关联的，所以ui 乘积表示元件吸收的功率。图（ b）中电压电流的参考方向是非关联的，所以ui 乘积表示元件发出的功率。（3）图（ a）中 u＞0、 i＜0，所以 ui＜0。而图（ a）中电压电流参考方向是关联的， ui乘积表示元件吸收的功率，吸收的功率为负，所以元件实际是发出功率；图（b）中电压电流参考方向是非关联的，ui 乘积表示元件发出的功率，发出的功率为正，所以元件实际是发出功率。1-4 在指定的电压u 和电流 i 的参考方向下，写出题1-4 图所示各元件的u 和 i 的约束方程（即 VCR ）。iu+10kiu+10iu+10V+（a）（b）（c）iu+5V+iu+10m Aiu+10m A（ d）（e）（f）题 1-4 图解：（a）电阻元件， u、i 为关联参考方向。由欧姆定律u=Ri=104 i （b）电阻元件， u、i 为非关联参考方向，由欧姆定律u = - R i = -10 i（c）理想电压源与外部电路无关，故u = 10V （d）理想电压源与外部电路无关，故u = -5V （e）理想电流源与外部电路无关，故i=10×10-3A=10-2A （f）理想电流源与外部电路无关，故i=-10 ×10-3A=-10-2A 1-5 试求题 1-5 图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。15V+52A15V+52A15V+52A（a）（b）（c）题 1-5 图解：（a）由欧姆定律和基尔霍夫电压定律可知各元件的电压、电流如解 1-5 图（a）故 电阻功率1 022 0 WRPu i吸（吸收 20W）电流源功率I5210WPui吸（吸收 10W）电压源功率U15230WPui发（发出 30W）（b）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5 图（b）故 电阻功率1 234 5 WRP 吸（吸收 45W）电流源功率I1 523 0 WP发（发出 30W）电压源功率U15 115WP 发（发出 15W）（c）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5 图（c）故 电阻功率15345WRP 吸（吸收 45W）电流源功率I15230WP吸（吸收 30W）电压源功率U15575WP 发（发出 75W）1-16 电路如题 1-16 图所示，试求每个元...
