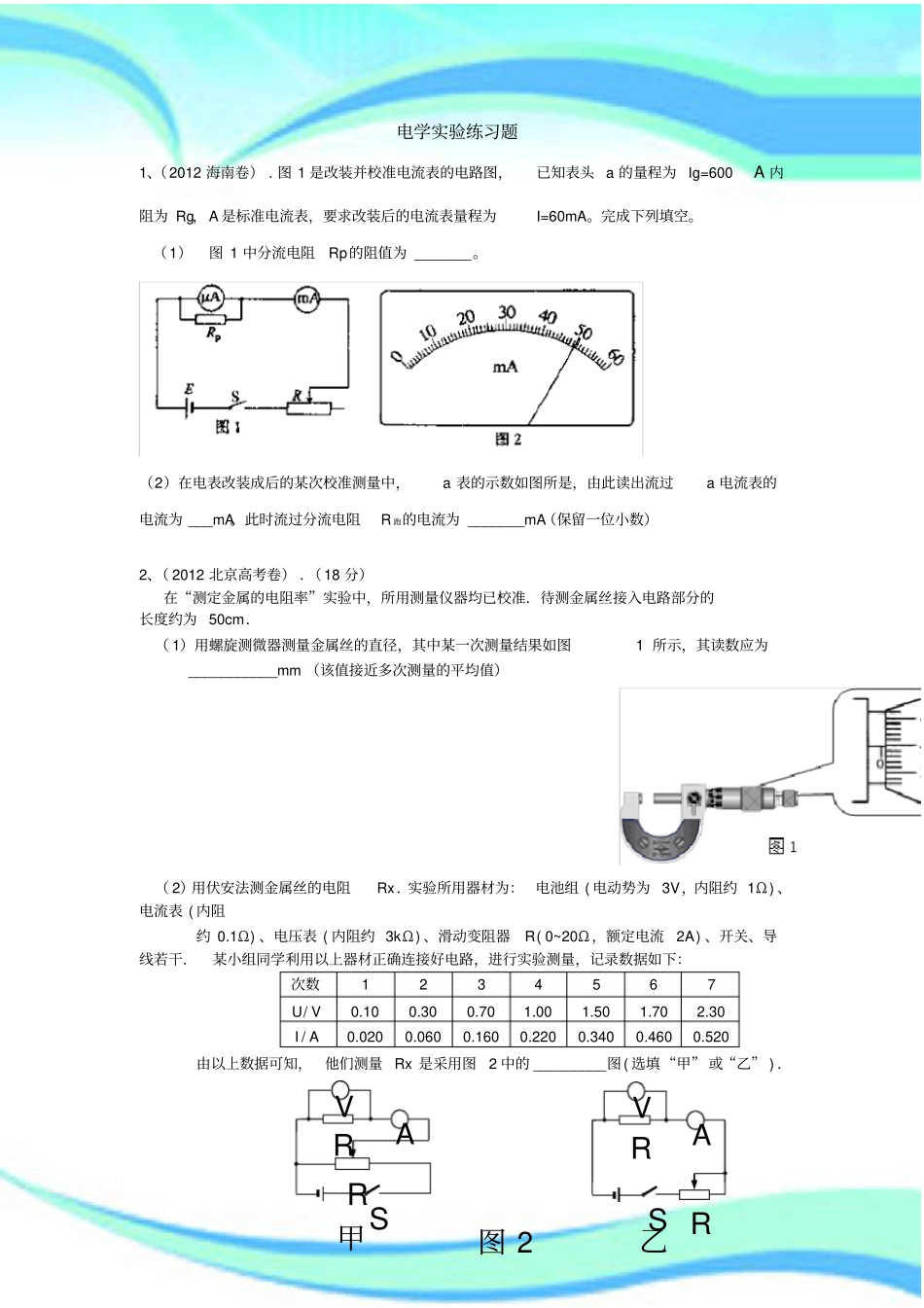

历年高考电学实验题————————————————————————————————作者：————————————————————————————————日期：电学实验练习题1、（2012 海南卷） . 图 1 是改装并校准电流表的电路图，已知表头 a 的量程为 Ig=600A 内阻为 Rg，A 是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。（1）图 1 中分流电阻Rp的阻值为 _______。（2）在电表改装成后的某次校准测量中，a 表的示数如图所是，由此读出流过a 电流表的电流为 ___mA。此时流过分流电阻R 跑的电流为 _______mA（保留一位小数）2、（ 2012 北京高考卷） ．（18 分）在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为 50cm．（ 1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1 所示，其读数应为___________mm （该值接近多次测量的平均值）（ 2）用伏安法测金属丝的电阻Rx．实验所用器材为： 电池组 ( 电动势为 3V，内阻约 1Ω) 、电流表 ( 内阻约 0.1Ω) 、电压表 ( 内阻约 3kΩ) 、滑动变阻器R( 0~20Ω，额定电流2A) 、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上数据可知，他们测量 Rx 是采用图2 中的 _________图( 选填“甲” 或“乙” ) ．次数1 2 3 4 5 6 7 U/ V 0.10 0.30 0.70 1.00 1.50 1.70 2.30 I / A 0.020 0.060 0.160 0.220 0.340 0.460 0.520 V A R S RR S 图 2 乙甲V A R（ 3）图 3 是测量 Rx 的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P 置于变阻器的一端．请根据图 ( 2) 所选的电路图，补充完成图3 中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．（ 4）这个小组的同学在坐标纸上建立U、I 坐标系，如图4 所示，图中已标出了测量数据对应的4 个坐标点．请在图4 中标出第2、4、6 次测量数据坐标点，并描绘出U─I 图线．由图线得到金属丝的阻值Rx=___________Ω( 保留两位有效数字) ．（ 5）根据以上数据可以估算出金属丝的电阻率约为___________( 填选项前的符号) ．A ． 1×10-2Ωm B ． 1×10-3Ωm C ． 1×10-6Ωm D．1×10-8Ωm （ 6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是 ____...
