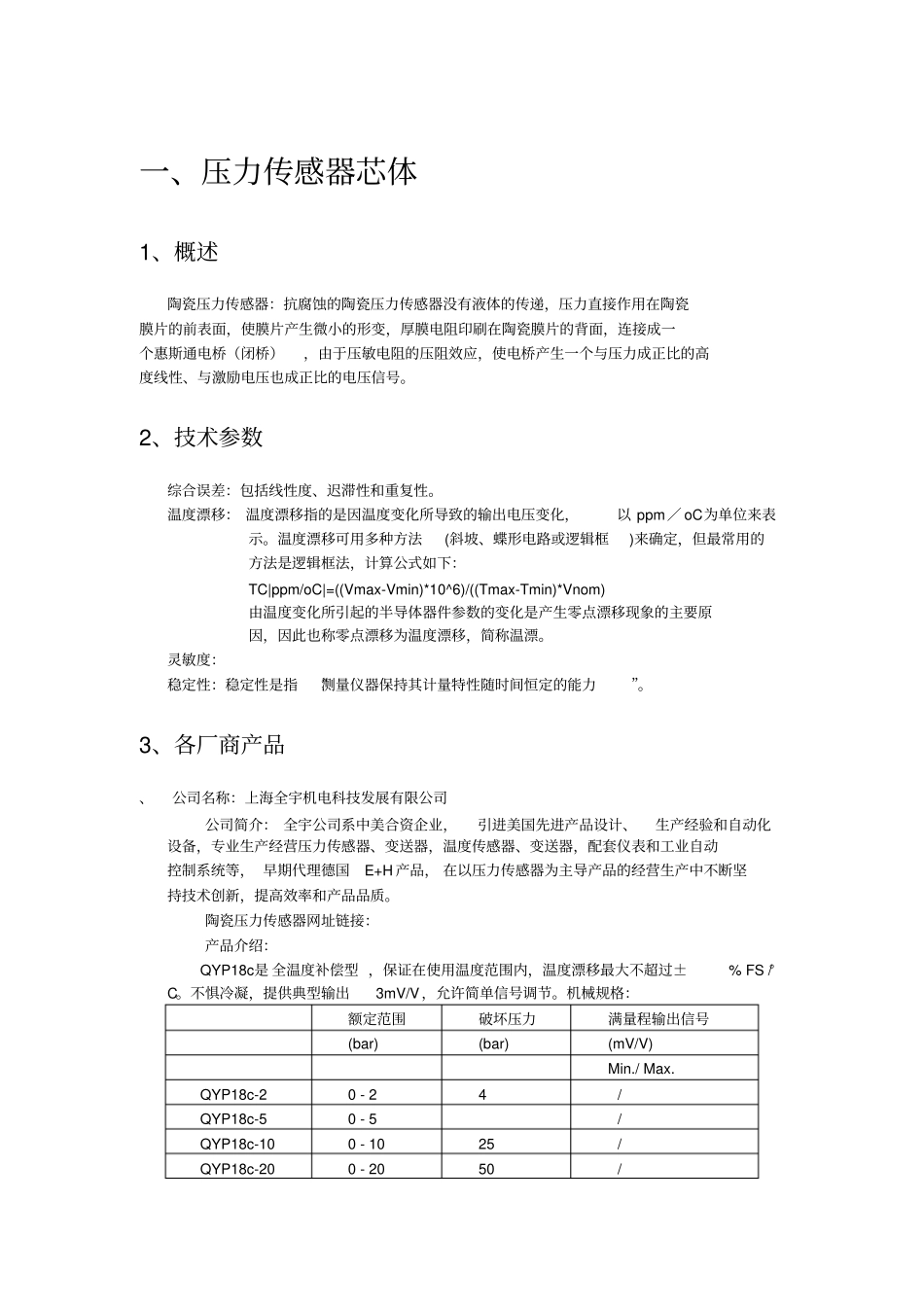

一、压力传感器芯体1、概述陶瓷压力传感器：抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。2、技术参数综合误差：包括线性度、迟滞性和重复性。温度漂移： 温度漂移指的是因温度变化所导致的输出电压变化，以 ppm／ oC为单位来表示。温度漂移可用多种方法(斜坡、蝶形电路或逻辑框)来确定，但最常用的方法是逻辑框法，计算公式如下：TC|ppm/oC|=((Vmax-Vmin)*10^6)/((Tmax-Tmin)*Vnom)由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原因，因此也称零点漂移为温度漂移，简称温漂。灵敏度：稳定性：稳定性是指“测量仪器保持其计量特性随时间恒定的能力”。3、各厂商产品、公司名称：上海全宇机电科技发展有限公司公司简介： 全宇公司系中美合资企业，引进美国先进产品设计、生产经验和自动化设备，专业生产经营压力传感器、变送器，温度传感器、变送器，配套仪表和工业自动控制系统等， 早期代理德国E+H 产品， 在以压力传感器为主导产品的经营生产中不断坚持技术创新，提高效率和产品品质。陶瓷压力传感器网址链接：产品介绍：QYP18c是 全温度补偿型 ，保证在使用温度范围内，温度漂移最大不超过±% FS /°C。不惧冷凝，提供典型输出3mV/V，允许简单信号调节。机械规格：额定范围破坏压力满量程输出信号(bar)(bar)(mV/V)Min./ Max.QYP18c-20 - 24/ QYP18c-50 - 5/ QYP18c-100 - 1025/ QYP18c-200 - 2050/ QYP18c-500 - 50125/ QYP18c-1000 - 100200/ QYP18c-2000 - 200400/ 综合精度 (线性 + 迟滞性 ) < ± % FS [端点线性度 ] 重复性< ± % FS电气规格 : ·最大激励电压30 Vdc ·桥路阻抗 11 KW ± 30% ·零点偏移 ￡ ±mV/V ·抗绝缘性 > 2 KV ·零点长期稳定性@ 20 ° C ± % FSO, typ. (无时间累积性 ) 环境规格 : ·直接接触液体材料Alumina Al2 O3 –96% ·使用温度 - 40 up to + 135° C ·储藏温度 - 50 up to + 150° C ·温度漂移 (零位 &灵敏度 ) ￡ ±% FS / ° C [范围 2 ~ 100 bar] ￡ ± % FS / ° C [范围 200 bar] ·相对湿度 (1) 0 - 100% ·传感器重量 < 7 ...
