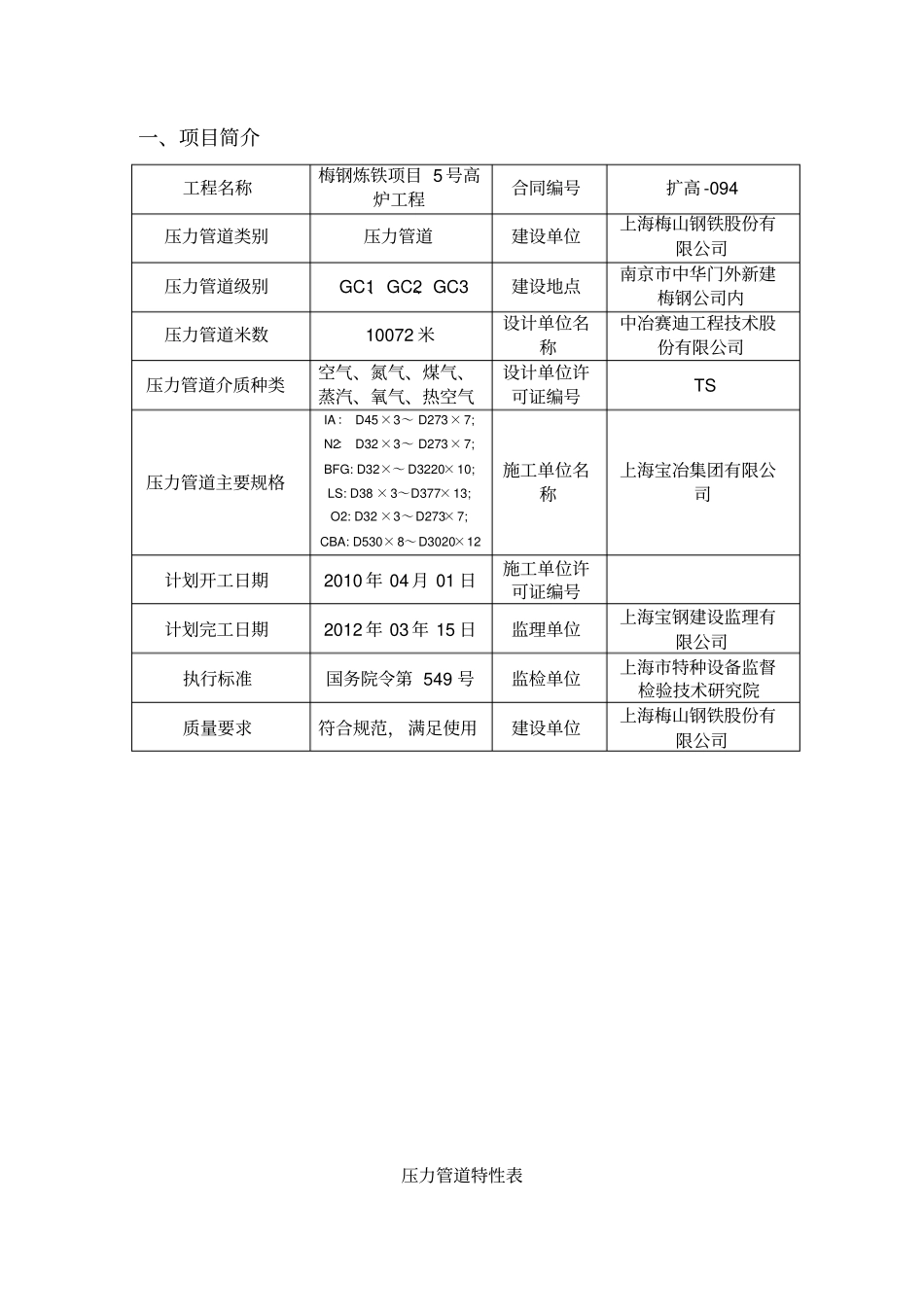

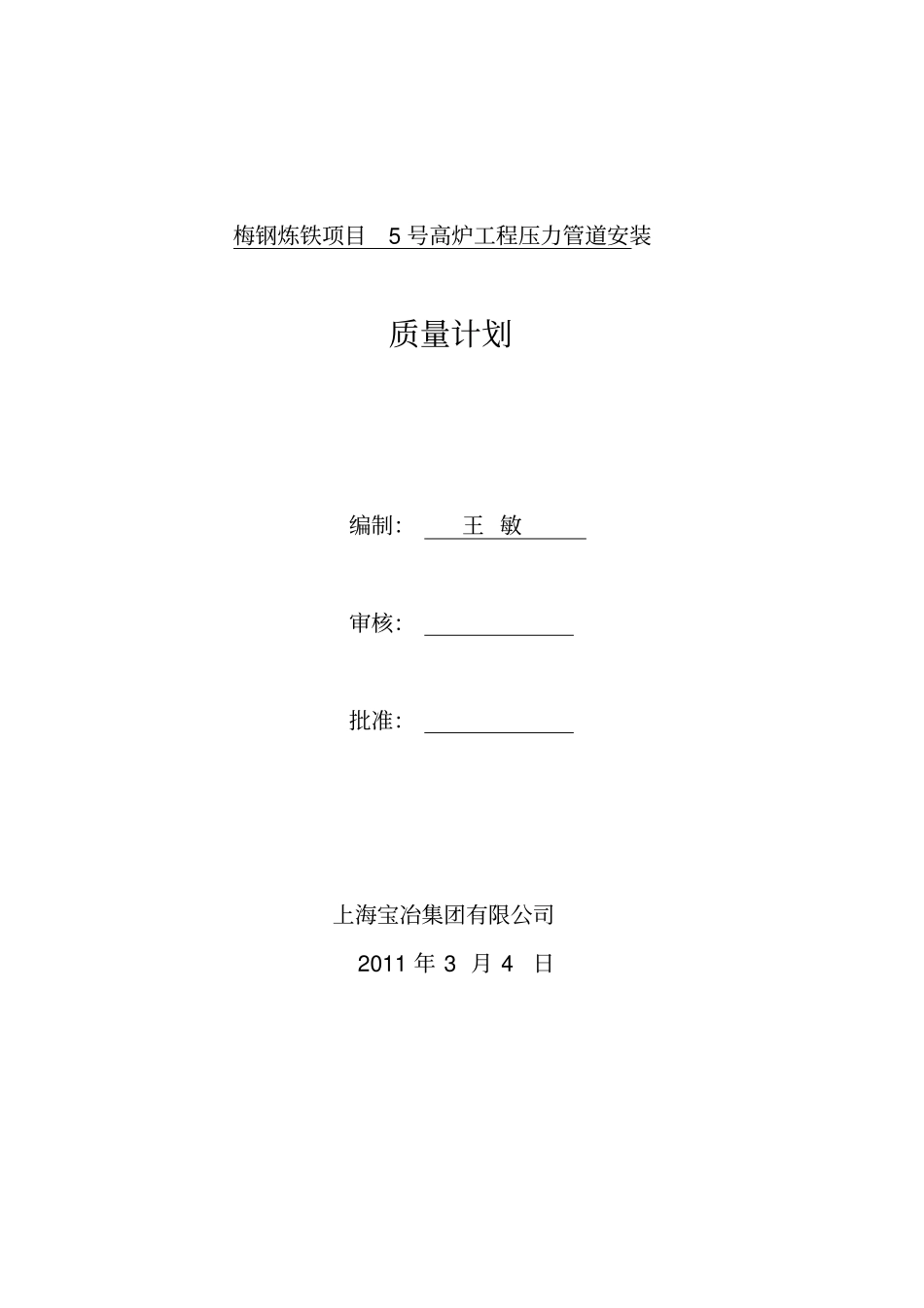

梅钢炼铁项目5 号高炉工程压力管道安装质量计划编制：王 敏审核：批准：上海宝冶集团有限公司2011 年 3 月 4 日目 录一、项目简介 ............................. 错误 !未定义书签。二、工艺流程图 ........................................... 3三、质量控制 . ............................................................ 8四、法规标准 ............................................. 9五、项目质保体系........................................ 10六、需要的计量器具清单.................................. 11七、交工资料目录........................................ 12八、方案编制计划........................................ 13一、项目简介压力管道特性表工程名称梅钢炼铁项目 5 号高炉工程合同编号扩高 -094压力管道类别压力管道建设单位上海梅山钢铁股份有限公司压力管道级别GC1、GC2、GC3建设地点南京市中华门外新建梅钢公司内压力管道米数10072 米设计单位名称中冶赛迪工程技术股份有限公司压力管道介质种类空气、氮气、煤气、蒸汽、氧气、热空气设计单位许可证编号TS 压力管道主要规格IA： D45×3～ D273× 7;N2： D32×3～ D273× 7;BFG: D32×～ D3220× 10;LS: D38 × 3～D377× 13;O2: D32 ×3～ D273× 7;CBA: D530× 8～ D3020×12施工单位名称上海宝冶集团有限公司计划开工日期2010 年 04 月 01 日施工单位许可证编号计划完工日期2012 年 03 年 15 日监理单位上海宝钢建设监理有限公司执行标准国务院令第 549 号监检单位上海市特种设备监督检验技术研究院质量要求符合规范， 满足使用建设单位上海梅山钢铁股份有限公司序号管道类别介质代号设计温度工作压力设计压力材质规格长度1氮气管道氮气N240℃～ 60℃～3Mpa20#D32×3～D273×71522 米2压缩空气管道空气IA40℃20#D42×3～D273×72196 米3蒸汽管道蒸汽LS200℃～350℃～20#D45×3～D273×71500 米4中压蒸汽管道蒸汽MS450℃15CrMoGD38×3～D377×13112 米5氧气管道氧气O2常温 /60 ℃ Mpa～3 Mpa20#、OCr18Ni9D57×4～D273×7696 米6煤气管道煤气BFG200℃～350℃～Q345BD32×～D3020×122345 米7冷风管 道热空气CBA300℃～Q235BD530× 8～D3020×121671 米二、工艺流程图1、氧气、氮气管道安装工艺流程氧气、氮气管道安装工艺流程图原材料准备支架制作支架安装素材管道酸洗脱脂管道...
