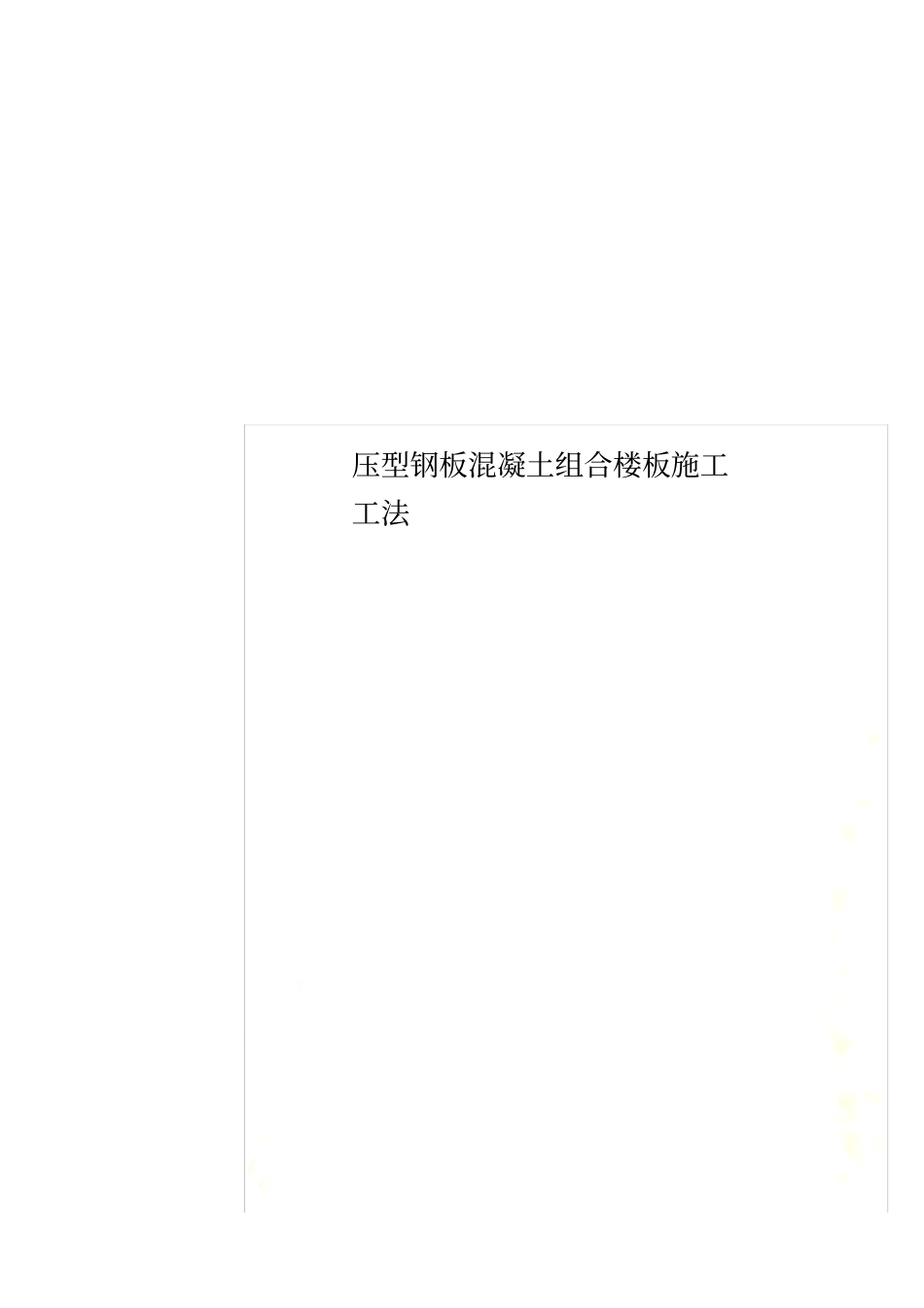

压型钢板混凝土组合楼板施工工法VIP免费

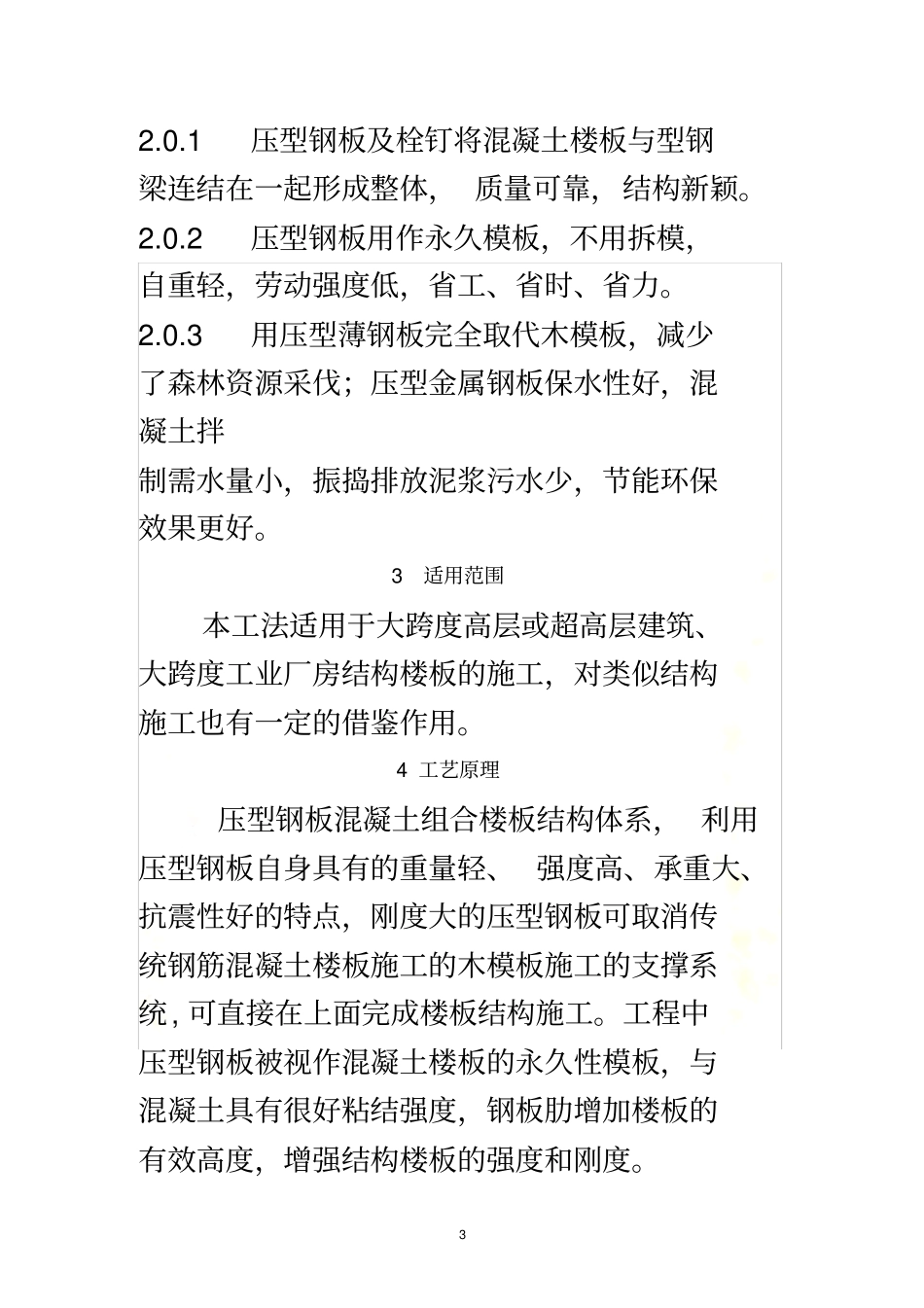

压型钢板混凝土组合楼板施工工法2 压型钢板混凝土组合楼板施工工法工法编号： FJGFEJ08-2011 完成单位：中建七局第三建筑有限公司千易建设集团有限公司主要完成人：卢信贵陈泽君李统瑞周国伟陈霖1 前言在近几年大跨度高层或超高层建筑、大跨度工业厂房中，压型钢板混凝土组合楼板开始广泛应用，这种新型结构与常规的混凝土楼板结构相比，压型钢板模板在支撑体系、排板、吊装、切割、收边、焊接、封口、预留孔洞等施工方法与常规的木模板施工方式上有许多不同点，组合楼板结构中的钢筋及混凝土施工方法与常规混凝土结构楼板施工也有差异。我司通过厦门文化艺术中心科技馆、 厦门文化艺术中心博物馆及福州万象广场等三大工程实践，形成了压型钢板混凝土组合楼板施工工法。厦门文化艺术中心工程，被福建省人民政府授予省重点建设项目优胜奖，并荣获全国优秀质量管理小组称号。2 特点3 2.0.1 压型钢板及栓钉将混凝土楼板与型钢梁连结在一起形成整体， 质量可靠，结构新颖。2.0.2 压型钢板用作永久模板，不用拆模，自重轻，劳动强度低，省工、省时、省力。2.0.3 用压型薄钢板完全取代木模板，减少了森林资源采伐；压型金属钢板保水性好，混凝土拌制需水量小，振捣排放泥浆污水少，节能环保效果更好。3 适用范围本工法适用于大跨度高层或超高层建筑、大跨度工业厂房结构楼板的施工，对类似结构施工也有一定的借鉴作用。4 工艺原理压型钢板混凝土组合楼板结构体系， 利用压型钢板自身具有的重量轻、 强度高、承重大、抗震性好的特点，刚度大的压型钢板可取消传统钢筋混凝土楼板施工的木模板施工的支撑系统, 可直接在上面完成楼板结构施工。工程中压型钢板被视作混凝土楼板的永久性模板，与混凝土具有很好粘结强度，钢板肋增加楼板的有效高度，增强结构楼板的强度和刚度。4 5 施工工艺流程及操作要点5.1 工艺流程是钢结构隐蔽验收堵头板和封边板焊接合 格合 格压型钢板铺设支顶架搭设栓钉焊接模板验收模板锁口水电管预埋钢筋绑扎混凝土浇筑混凝土养护支顶架拆除合 格隐蔽验收是否是否否5 5.2 操作要点5.2.1 支架搭设模板直接铺设在型钢梁上，根据板跨、施工荷载及压型钢板的度和刚度情况，支架可灵活选取不同形式。1 当压型钢板的强度和刚度满足结构自重及施工荷载要求时，楼板施工不用搭设模板支架。2 结构自重及施工荷载较大， 压型钢板的强度和刚度不满足要求，支架材料能满足强度和刚度要求时，利用工字型钢梁翼沿作为支撑...
