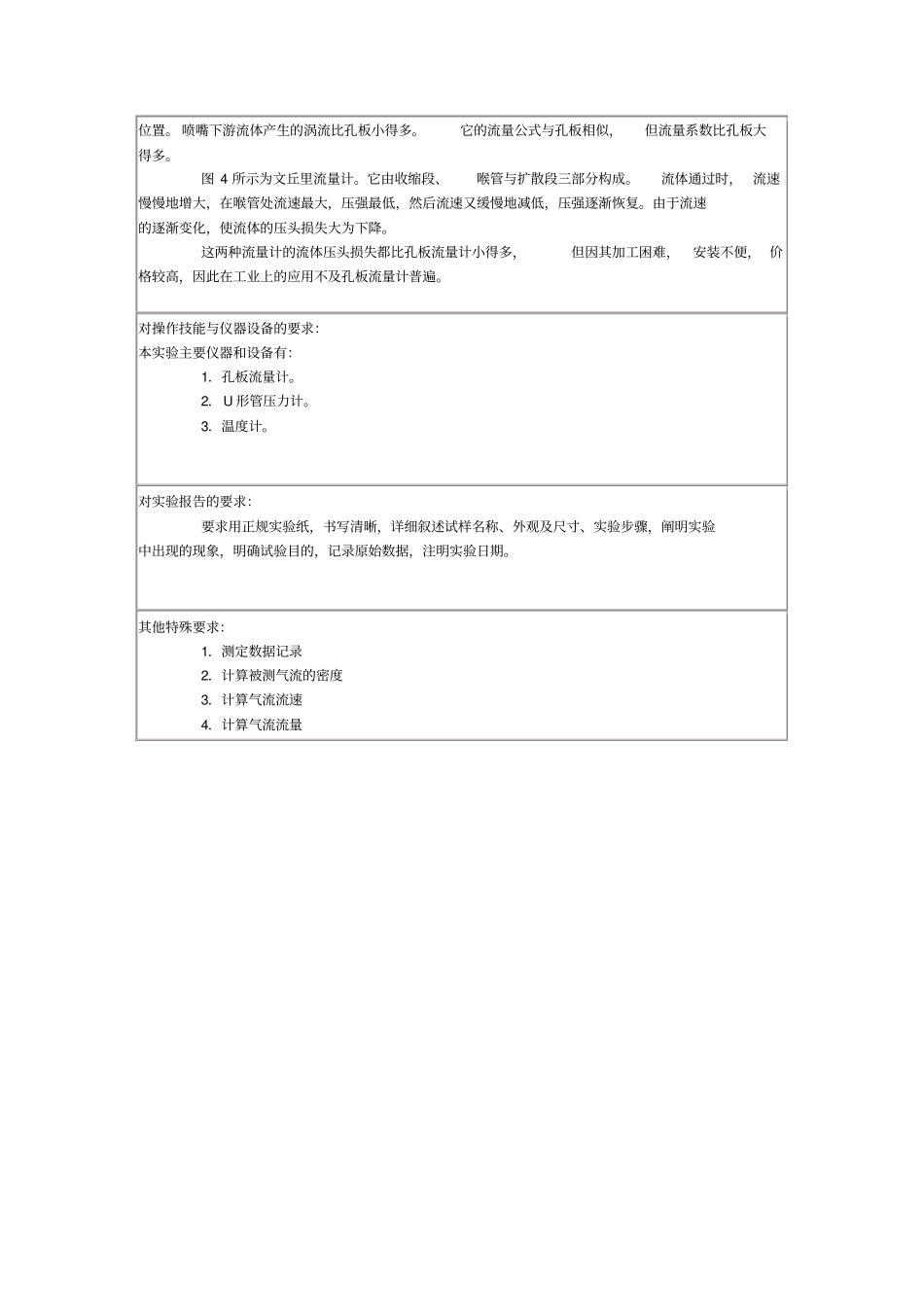

压差法测量气体管道流量_第2页
2/2
压差法测量气体管道流量项目编号082032-3项目名称压差法测量气体管道流量面向专业材料科学与工程课程名称无机材料热工基础教材、实习指导名称无机材料热工基础实验所属院系材料科学与工程学院所属实验室工程与功能材料实验室实验类别专业课实验类型其它实验要求必做难易程度一般计划学时4学分0.2实验套数10每组人数5最多容纳人数50实验项目简介:利用孔板流量计测量流量实验目的:1.熟练掌握压差法测量流量的原理。2.掌握孔板流量计测量流量的方法。3.加深对伯努利方程在工程实验中运用的认识。对实验原理与方法的要求:在管道里插入一片带有圆孔的薄板(孔板) ,使圆孔位于管道的中心线上,如图 1 所示。这样构成的装置,称为孔板流量计。在孔板前后的测压孔接上U管压强计, 由压强计所显示的读数,可算出管内流体的流速和流量。孔板是一种节流装置。当流体流过孔口以后,流动截面并不立即扩大到与管道截面相等,而是继续收缩。经过一定距离后,才开始扩大,最后等于整个管道截面。流动截面的最小处称为缩脉。 流体在缩脉处的流速比缩脉前的流速要高。流速的升高意味着动能的升高,而缩脉处的静压强就要降低。因此,当流体以一定流量流经孔口时,就产生一定的压强变化。流量越大,产生的压强变化也就越大,所以可以通过测量压强差的大小来量度流体流量的大小。流体流经孔板时的压强变化, 除由流速改变而引起之外,还有一部分是由于流体在孔板前后突然收缩和扩大的阻力所造成的。这一部分压强降在孔板下游也不能恢复,称为永久压强降。在孔板上游截面1-1(截面积为F1,流速为 ω 1,静压强为p1)与孔板所在截面0-0(截面积为 F0,流速为ω 0,静压强为p0)之间列出伯努利方程式,先略去两截面之间的流动阻力,可得流速与压强的变化关系, 对于每一个m值,当 Re 超过允许值时,C0 即为一常数。选用孔板流量计时,最好使C0 落在定值的区域里,这时流速ω 0 便与压强变化读数的平方根成正比,这就方便于测量。同时,希望C0 值处于 0.6 ~0.7 之间,这样,既方便于取得比较准确的读数,又不致于使压头损失过大。孔板流量计是一种容易制造的简单装置。它的主要缺点是, 流体经过孔板时压头损失大。如果将流道截面逐渐改变,使流速逐步变化,则可减少压头损失。喷嘴流量计和文丘里流量计就是根据这种要求而设计的。图 3 所示为喷嘴流量计。流体通过喷嘴时,流速逐渐增大,喷嘴出口处相当于孔板缩脉位置。 喷嘴下游流体产生...
