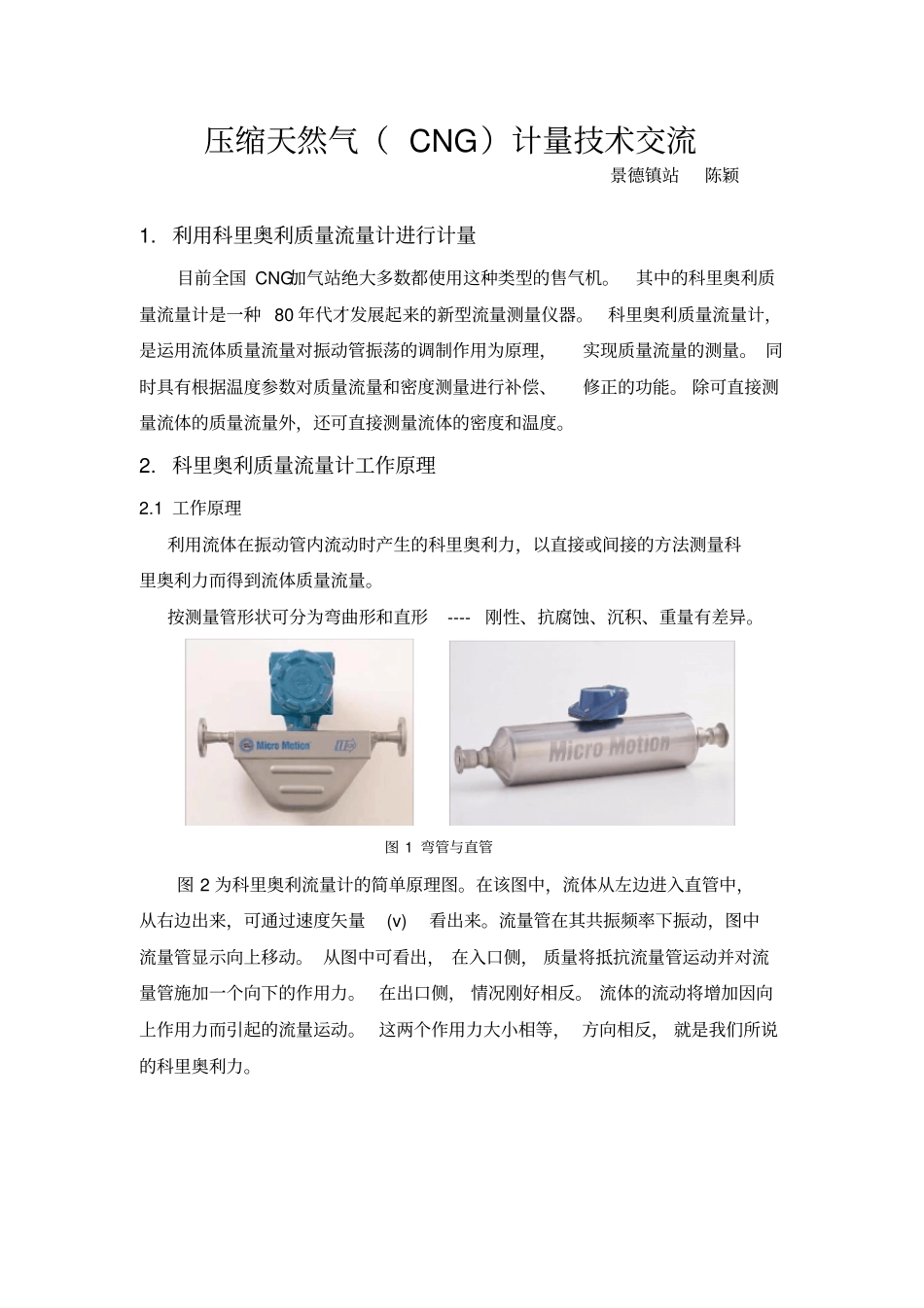

压缩天然气（ CNG）计量技术交流景德镇站陈颖1. 利用科里奥利质量流量计进行计量目前全国 CNG加气站绝大多数都使用这种类型的售气机。其中的科里奥利质量流量计是一种 80 年代才发展起来的新型流量测量仪器。科里奥利质量流量计，是运用流体质量流量对振动管振荡的调制作用为原理，实现质量流量的测量。 同时具有根据温度参数对质量流量和密度测量进行补偿、修正的功能。 除可直接测量流体的质量流量外，还可直接测量流体的密度和温度。2. 科里奥利质量流量计工作原理2.1 工作原理利用流体在振动管内流动时产生的科里奥利力，以直接或间接的方法测量科里奥利力而得到流体质量流量。按测量管形状可分为弯曲形和直形----刚性、抗腐蚀、沉积、重量有差异。图 1 弯管与直管图 2 为科里奥利流量计的简单原理图。在该图中，流体从左边进入直管中，从右边出来，可通过速度矢量 (v) 看出来。流量管在其共振频率下振动，图中流量管显示向上移动。 从图中可看出， 在入口侧， 质量将抵抗流量管运动并对流量管施加一个向下的作用力。 在出口侧， 情况刚好相反。 流体的流动将增加因向上作用力而引起的流量运动。 这两个作用力大小相等， 方向相反， 就是我们所说的科里奥利力。图 2 科里奥利质量流量计测量原理这两个科里奥利力就造成了测量管的扭曲运动，这时两个检测传感器上产生的正弦波就出现了不同步的现象， 两个正弦波的时间差称为相位差， 单位为微秒。其与质量流量成正比。2.2 结构流量计由传感器和变送器组成， 其中传感器主要由振动管、 驱动部件等构成，变送器主要由测量和输出单元等构成。图 3 典型科里奥利质量流量计构成图2.3 优点： a）测量范围宽，测量误差小，重复性高。 b）测量流体范围广泛，包括高粘度的各种液体、含固形物的液体、有足够密度的中高压气体。 c）不受介质流动状态影响， 对流速分布不敏感， 因而无上下游直管段要求。d）无可动部件，使用寿命长。 e）对流体粘度不敏感， 流体密度变化对测量结果影响小，可做多参数测量，如同期测量密度。2.4 缺点：a）对环境振动敏感、多台同时使用时，相互干扰；b）体积和质量较大，不宜用于大管径质量流量测量；c）测量管内壁磨损腐蚀或沉积结垢会影响测量精确度；d）压力损失较大、有零点漂移、价格昂贵。3．影响科里奥利质量流量计精度的几个主要因素及校准时注意点3.1 测量管的刚性及应力的影响测量管的刚性直接影响质量流量的测量结果...
