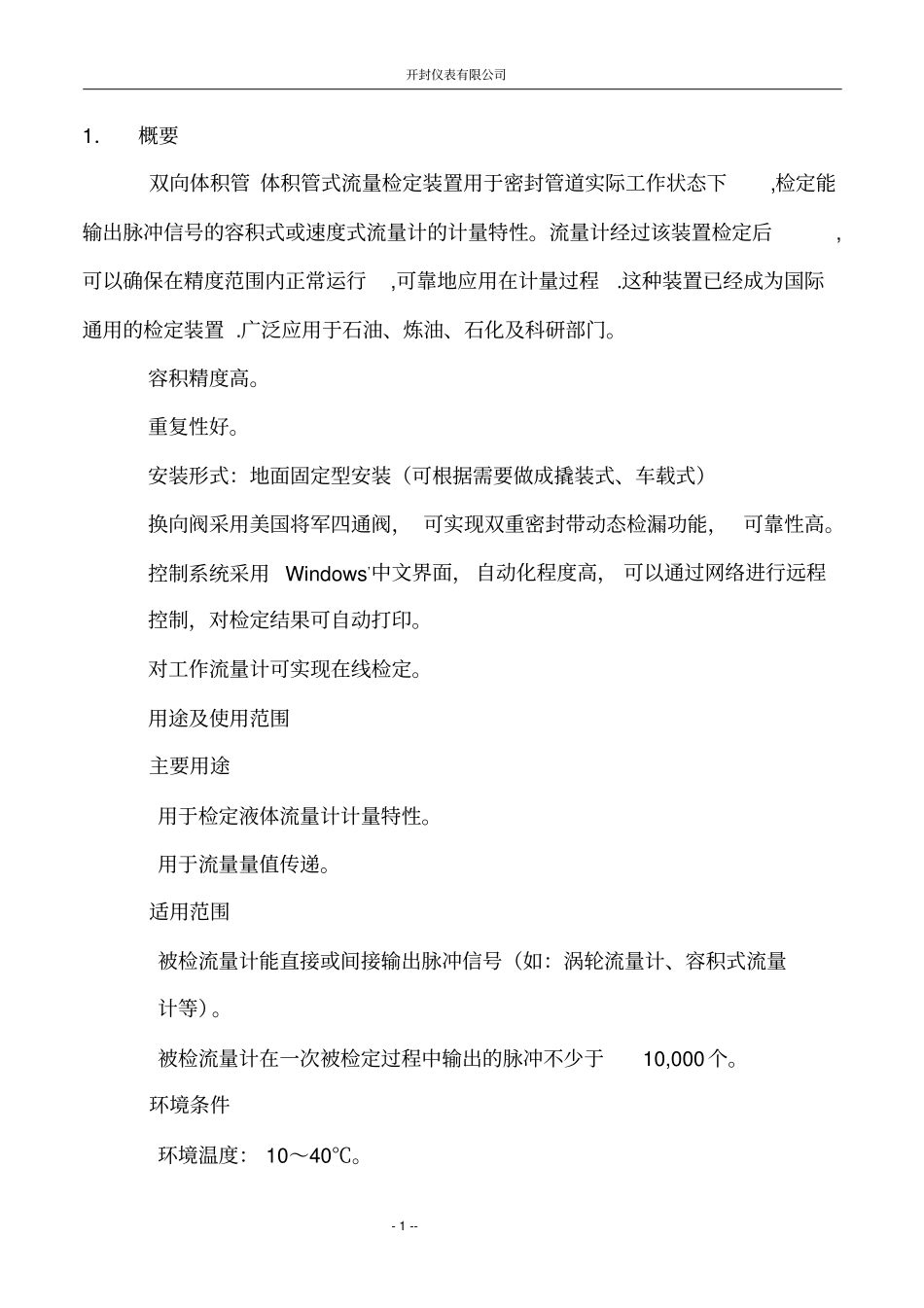

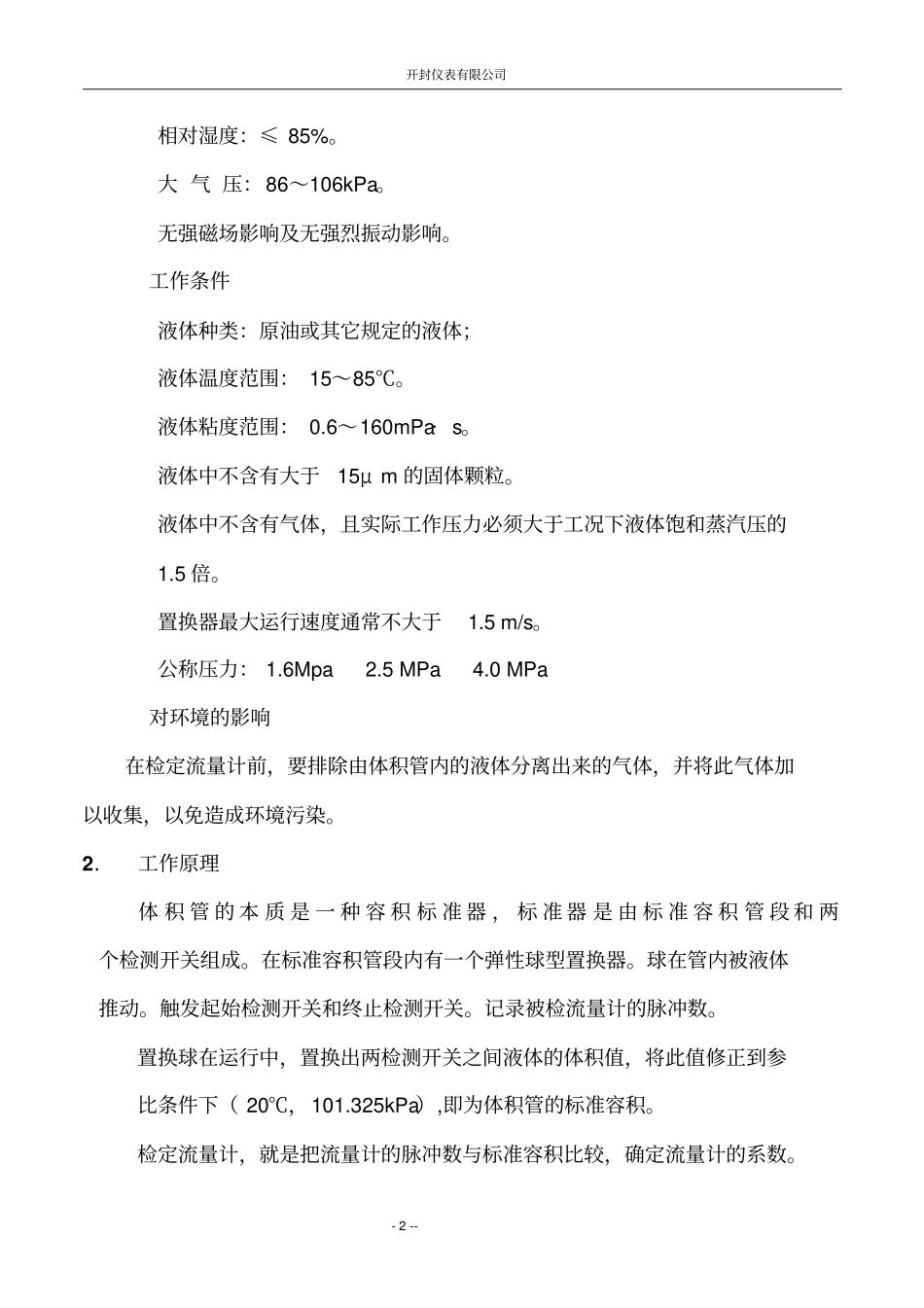

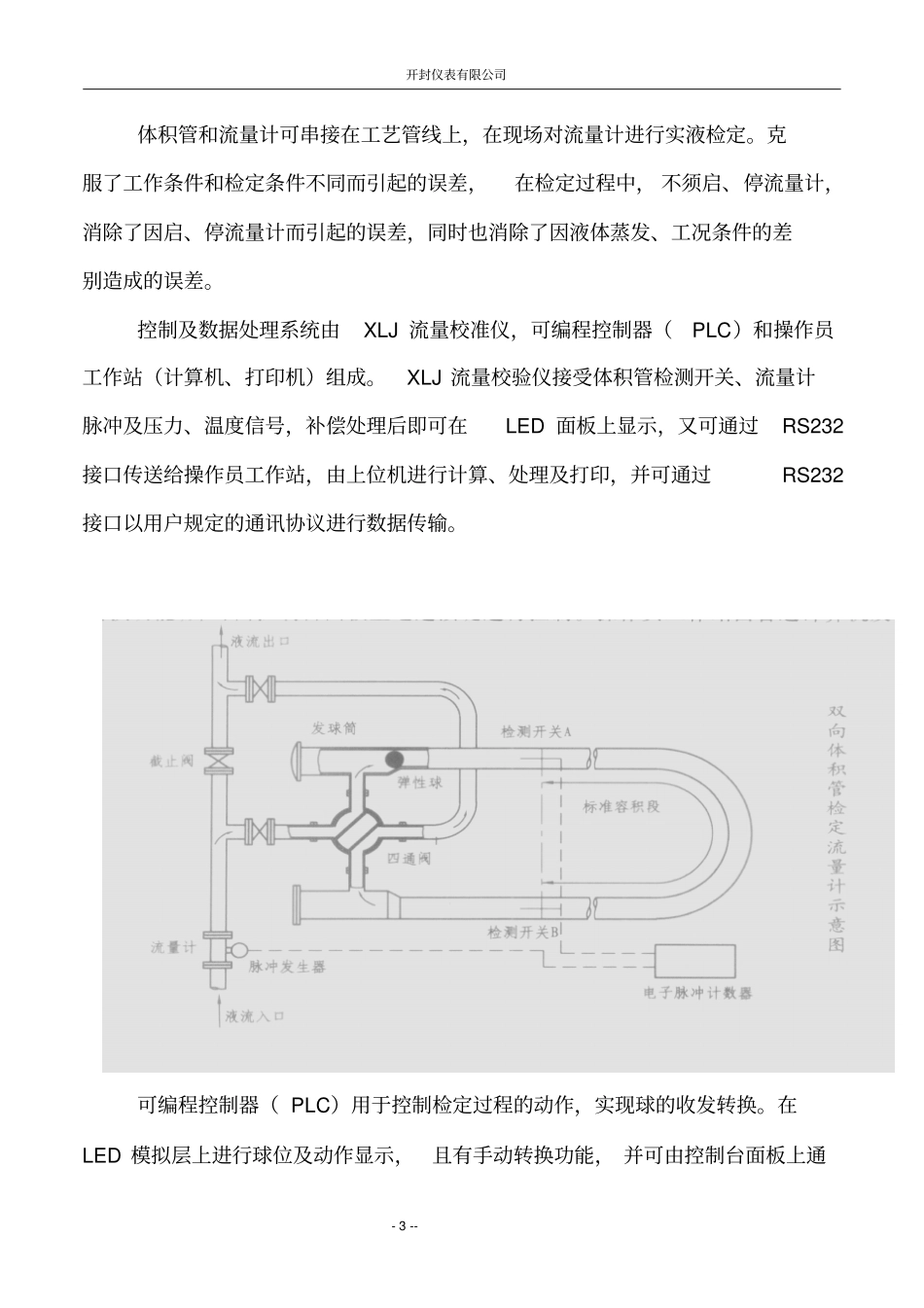

开封仪表有限公司- 1 -- 1．概要双向体积管 体积管式流量检定装置用于密封管道实际工作状态下,检定能输出脉冲信号的容积式或速度式流量计的计量特性。流量计经过该装置检定后,可以确保在精度范围内正常运行,可靠地应用在计量过程.这种装置已经成为国际通用的检定装置 .广泛应用于石油、炼油、石化及科研部门。容积精度高。重复性好。安装形式：地面固定型安装（可根据需要做成撬装式、车载式）换向阀采用美国将军四通阀， 可实现双重密封带动态检漏功能， 可靠性高。控制系统采用 Windows,中文界面，自动化程度高， 可以通过网络进行远程控制，对检定结果可自动打印。对工作流量计可实现在线检定。用途及使用范围主要用途用于检定液体流量计计量特性。用于流量量值传递。适用范围被检流量计能直接或间接输出脉冲信号（如：涡轮流量计、容积式流量计等）。被检流量计在一次被检定过程中输出的脉冲不少于10,000个。环境条件环境温度： 10～40℃。开封仪表有限公司- 2 -- 相对湿度：≤ 85%。大 气 压：86～106kPa。无强磁场影响及无强烈振动影响。工作条件液体种类：原油或其它规定的液体；液体温度范围： 15～85℃。液体粘度范围： 0.6～160mPa· s。液体中不含有大于15μ m 的固体颗粒。液体中不含有气体，且实际工作压力必须大于工况下液体饱和蒸汽压的1.5 倍。置换器最大运行速度通常不大于1.5 m/s。公称压力： 1.6Mpa 2.5 MPa 4.0 MPa 对环境的影响在检定流量计前，要排除由体积管内的液体分离出来的气体，并将此气体加以收集，以免造成环境污染。2．工作原理体 积 管 的 本 质 是 一 种 容 积 标 准 器 ， 标 准 器 是 由 标 准 容 积 管 段 和 两个检测开关组成。在标准容积管段内有一个弹性球型置换器。球在管内被液体推动。触发起始检测开关和终止检测开关。记录被检流量计的脉冲数。置换球在运行中，置换出两检测开关之间液体的体积值，将此值修正到参比条件下（ 20℃，101.325kPa）,即为体积管的标准容积。检定流量计，就是把流量计的脉冲数与标准容积比较，确定流量计的系数。开封仪表有限公司- 3 -- 体积管和流量计可串接在工艺管线上，在现场对流量计进行实液检定。克服了工作条件和检定条件不同而引起的误差，在检定过程中， 不须启、停流量计，消除了因启、停流量计而引起的误差，同时也消除了因液体蒸发、工况条件的差别造成的误差。控制及数据处理系统由XLJ 流量校...
