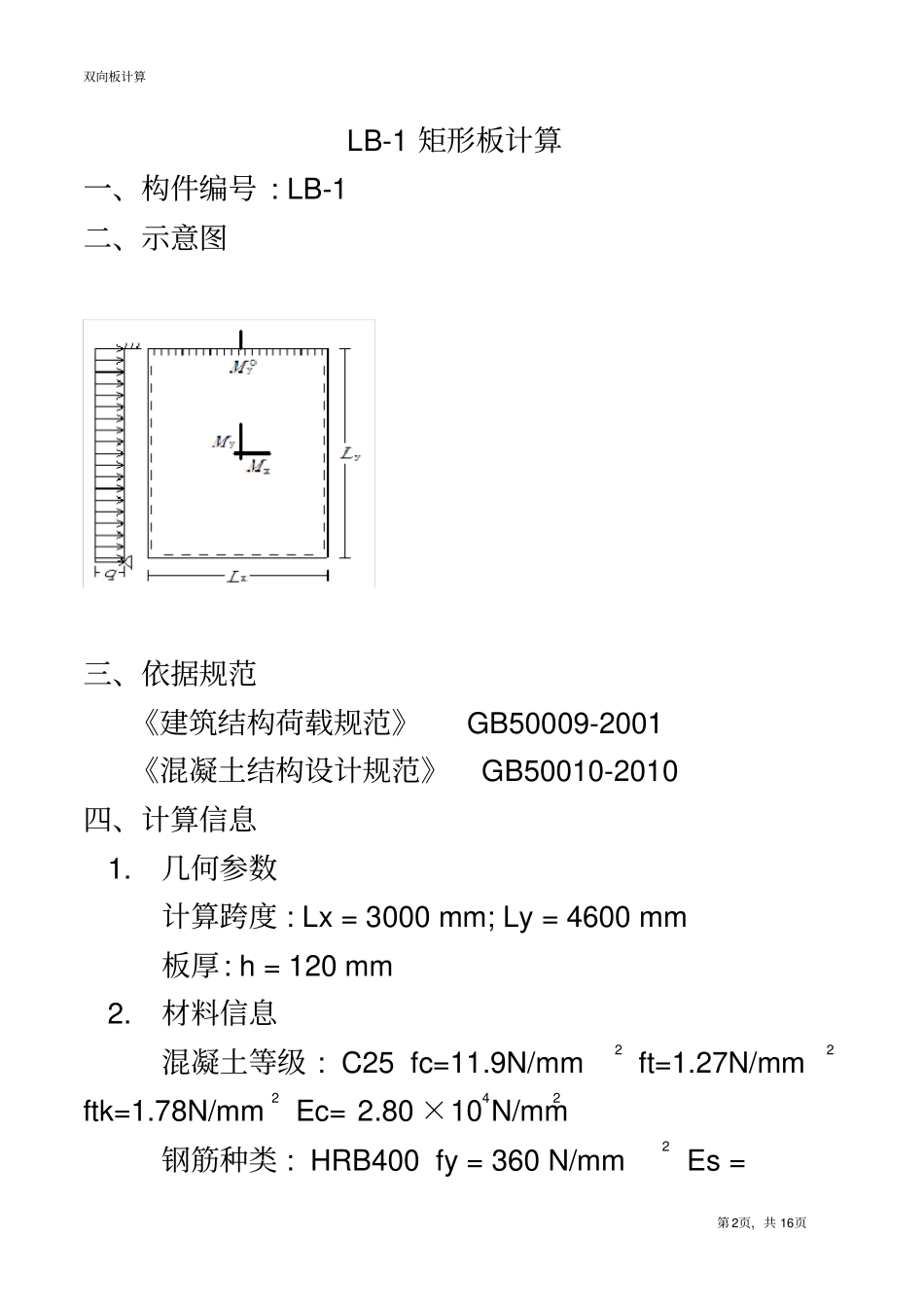

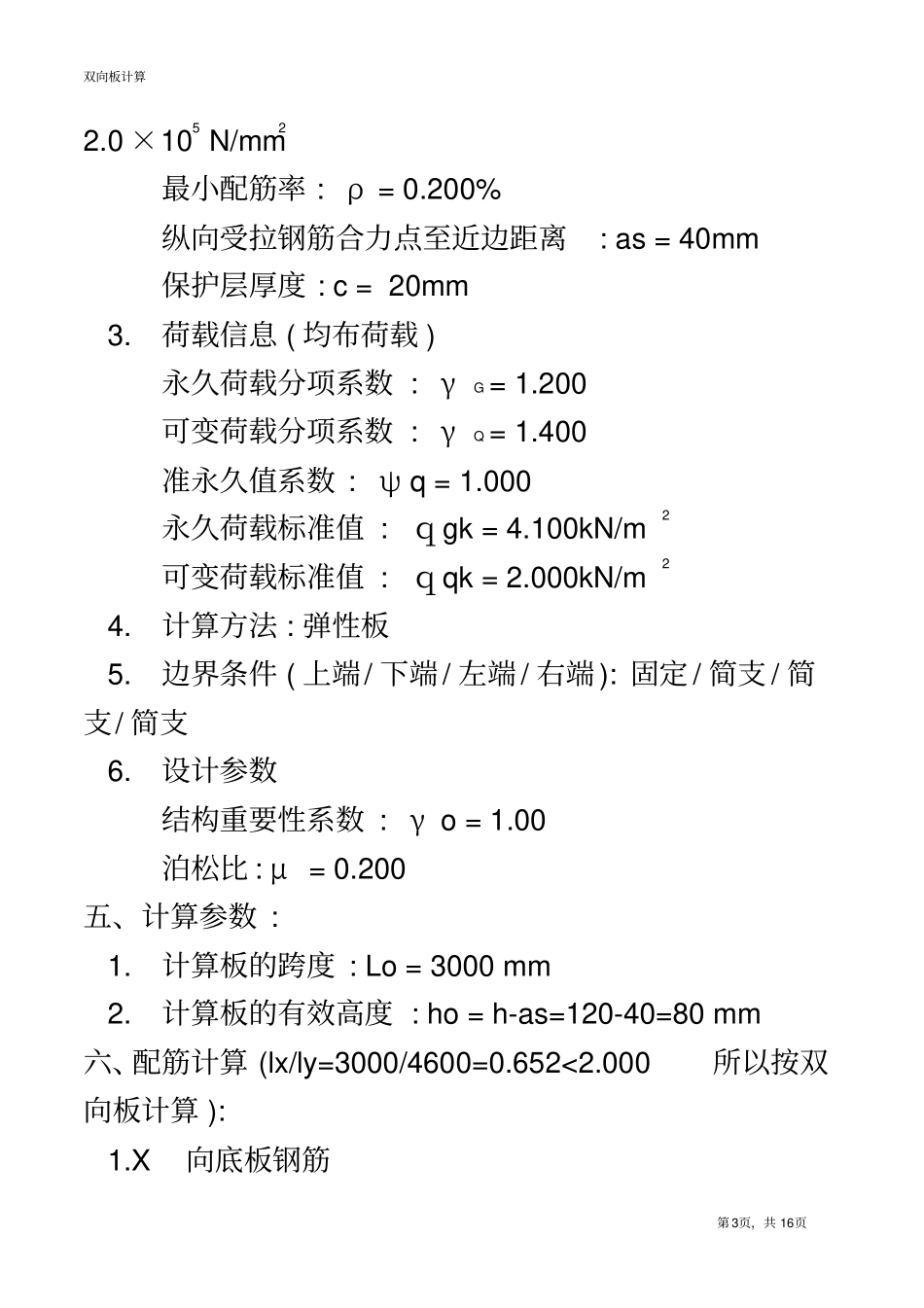

双向板 - 计算步骤双向板计算第 2页，共 16页LB-1 矩形板计算一、构件编号 : LB-1 二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001 《混凝土结构设计规范》 GB50010-2010 四、计算信息 1.几何参数计算跨度 : Lx = 3000 mm; Ly = 4600 mm 板厚: h = 120 mm 2.材料信息混凝土等级 : C25 fc=11.9N/mm2 ft=1.27N/mm2ftk=1.78N/mm2 Ec= 2.80 ×104N/mm2钢筋种类 : HRB400 fy = 360 N/mm2 Es = 双向板计算第 3页，共 16页2.0 ×105 N/mm2最小配筋率 : ρ = 0.200%纵向受拉钢筋合力点至近边距离: as = 40mm 保护层厚度 : c = 20mm 3.荷载信息 ( 均布荷载 ) 永久荷载分项系数 : γG = 1.200 可变荷载分项系数 : γQ = 1.400 准永久值系数 : ψ q = 1.000永久荷载标准值 : ｑgk = 4.100kN/m2可变荷载标准值 : ｑqk = 2.000kN/m2 4.计算方法 : 弹性板 5.边界条件 ( 上端/ 下端 / 左端 / 右端 ): 固定 / 简支 / 简支/ 简支 6.设计参数结构重要性系数 : γ o = 1.00泊松比 : μ = 0.200五、计算参数 : 1.计算板的跨度 : Lo = 3000 mm 2.计算板的有效高度 : ho = h-as=120-40=80 mm 六、配筋计算 (lx/ly=3000/4600=0.652<2.000 所以按双向板计算 ): 1.X向底板钢筋双向板计算第 4页，共 16页 1) 确定 X 向板底弯矩 Mx = 表中系数 ( γ G*ｑgk+γ Q*ｑ qk)*Lo2 = (0.0634+0.0307*0.200)*(1.200*4.100+1.400*2.000)*32 = 4.829 kN*m 2) 确定计算系数α s = γ o*Mx/( α 1*fc*b*ho*ho) = 1.00*4.829 ×106/(1.00*11.9*1000*80*80) = 0.063 3) 计算相对受压区高度ξ = 1 -sqrt(1-2*α s) = 1 -sqrt(1-2*0.063) = 0.066 4) 计算受拉钢筋面积As = α 1*fc*b*ho* ξ /fy = 1.000*11.9*1000*80*0.066/360 = 173mm2 5) 验算最小配筋率ρ = As/(b*h) = 173/(1000*120) = 0.144%ρ <ρ min = 0.200% 不满足最小配筋要求所以取面积为 As = ρ min*b*h = 双向板计算第 5页，共 16页0.200%*1000*120 = 240 mm2采取方案 ?8@200, 实配面积 251 mm 22.Y 向底板钢筋1) 确定 Y 向板底弯矩 My = 表中系数 ( γ G*ｑgk+γ Q*ｑ qk)*Lo2 = (0.0307+0.0634*0.200)*(1.200*4.100+1.400*2.000)*32 = 3.012 kN*m 2) 确定计算...
