双柱联合基础计算步骤VIP免费

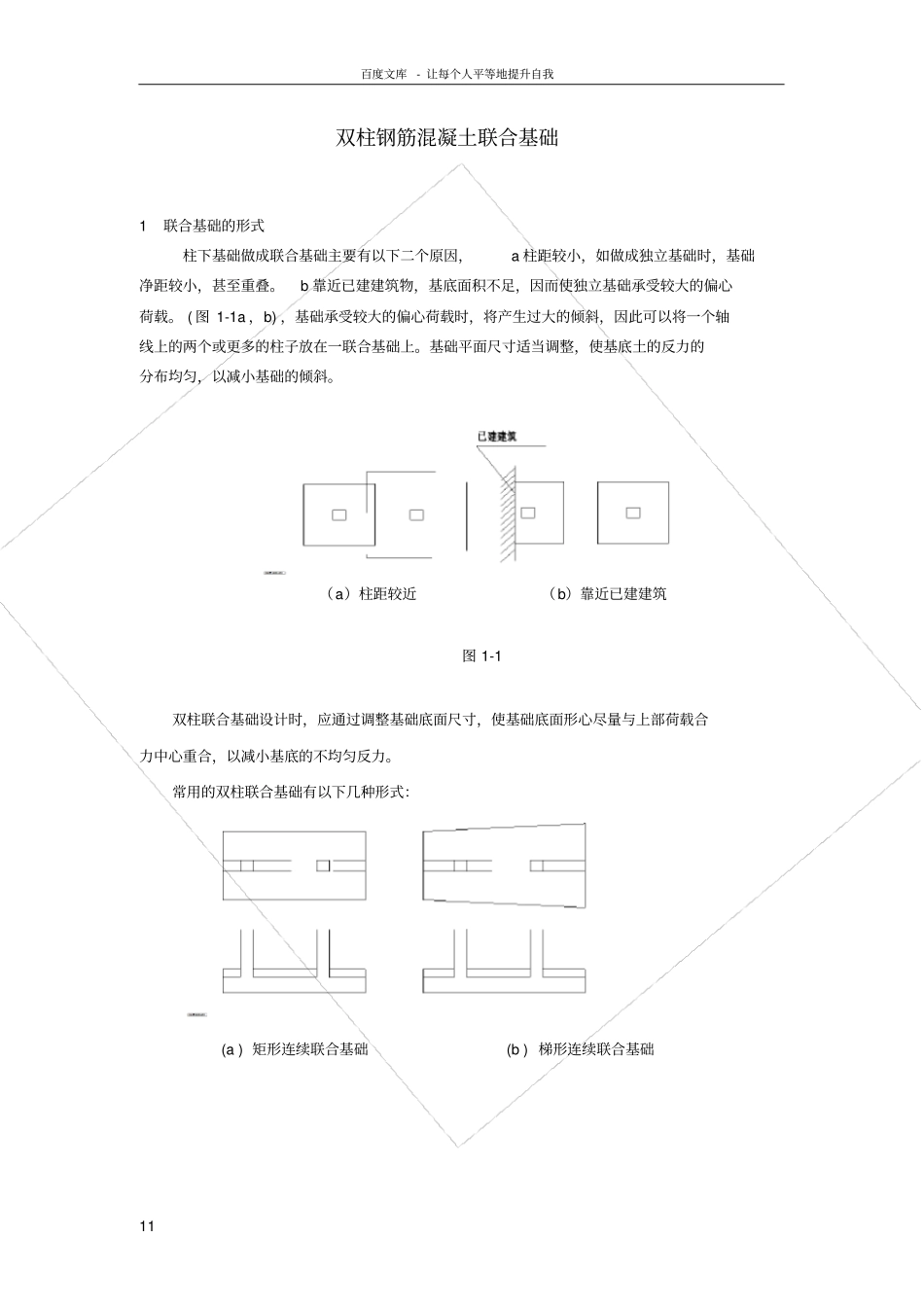

双柱联合基础计算步骤_第1页
1/9

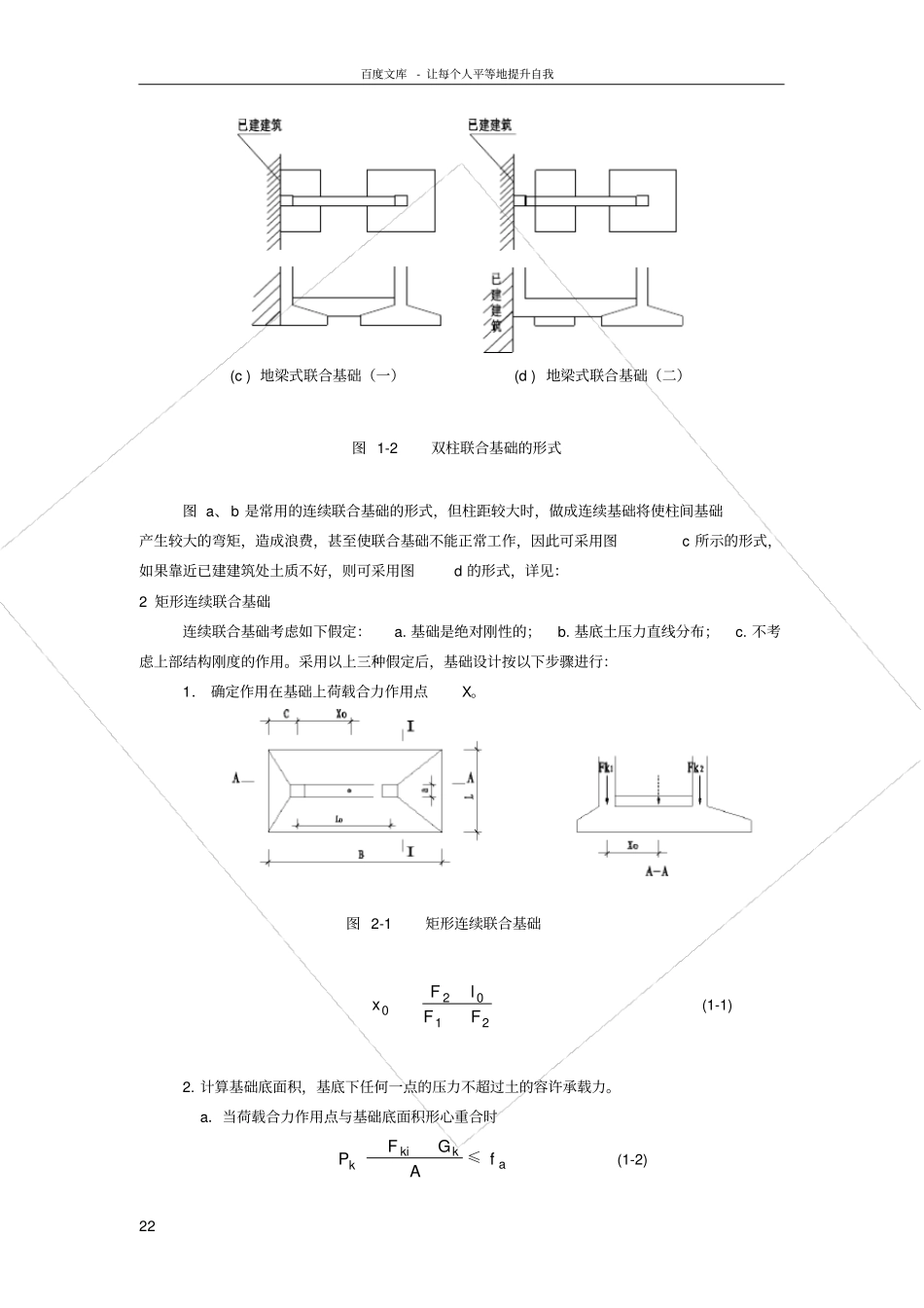

双柱联合基础计算步骤_第2页
2/9
双柱联合基础计算步骤_第3页
3/9
百度文库- 让每个人平等地提升自我11 双柱钢筋混凝土联合基础1 联合基础的形式柱下基础做成联合基础主要有以下二个原因,a 柱距较小,如做成独立基础时,基础净距较小,甚至重叠。b 靠近已建建筑物,基底面积不足,因而使独立基础承受较大的偏心荷载。 ( 图 1-1a ,b) ,基础承受较大的偏心荷载时,将产生过大的倾斜,因此可以将一个轴线上的两个或更多的柱子放在一联合基础上。基础平面尺寸适当调整,使基底土的反力的分布均匀,以减小基础的倾斜。(a)柱距较近(b)靠近已建建筑图 1-1 双柱联合基础设计时,应通过调整基础底面尺寸,使基础底面形心尽量与上部荷载合力中心重合,以减小基底的不均匀反力。常用的双柱联合基础有以下几种形式:(a ) 矩形连续联合基础(b ) 梯形连续联合基础百度文库- 让每个人平等地提升自我22 (c ) 地梁式联合基础(一)(d ) 地梁式联合基础(二)图 1-2 双柱联合基础的形式图 a、b 是常用的连续联合基础的形式,但柱距较大时,做成连续基础将使柱间基础产生较大的弯矩,造成浪费,甚至使联合基础不能正常工作,因此可采用图c 所示的形式,如果靠近已建建筑处土质不好,则可采用图d 的形式,详见:2 矩形连续联合基础连续联合基础考虑如下假定:a. 基础是绝对刚性的;b. 基底土压力直线分布;c. 不考虑上部结构刚度的作用。采用以上三种假定后,基础设计按以下步骤进行:1. 确定作用在基础上荷载合力作用点X。图 2-1 矩形连续联合基础21020FFlFx (1-1) 2. 计算基础底面积,基底下任何一点的压力不超过土的容许承载力。a.当荷载合力作用点与基础底面积形心重合时AGFPkkik≤af (1-2) 百度文库- 让每个人平等地提升自我33 rdfaFFA21(1-3) b. 当荷载合力作用点与基础底面积形心不重合时WMAGFPkkkimaxmin≤fa2.1 (1-4) 式中minmax ,,kkkPPP——分别为相应于荷载效应标组合时,基础底面处的平均压应力值;最大压应力值;最小压应力值;af ——修正后的地基承载力特征值;kiF——相应于荷载效应标准组合时,各柱上部结构传至基础顶面的竖向力值;kG——基础自重和基础上的土重;ArdGk;A ——基础底面积;LBA ( 长×宽 ) ;r ——基础和基础上的土的平均容重;d ——基础埋深;kM——相应于荷载标准组合时,作用于基础底面的力矩值,eFMkik;e——偏心矩;cx2a0e;w ——基础底面的抵抗矩;a——较小的基础顶面竖向力作用点至基础外边的距离。( 如上图 ) 当...
