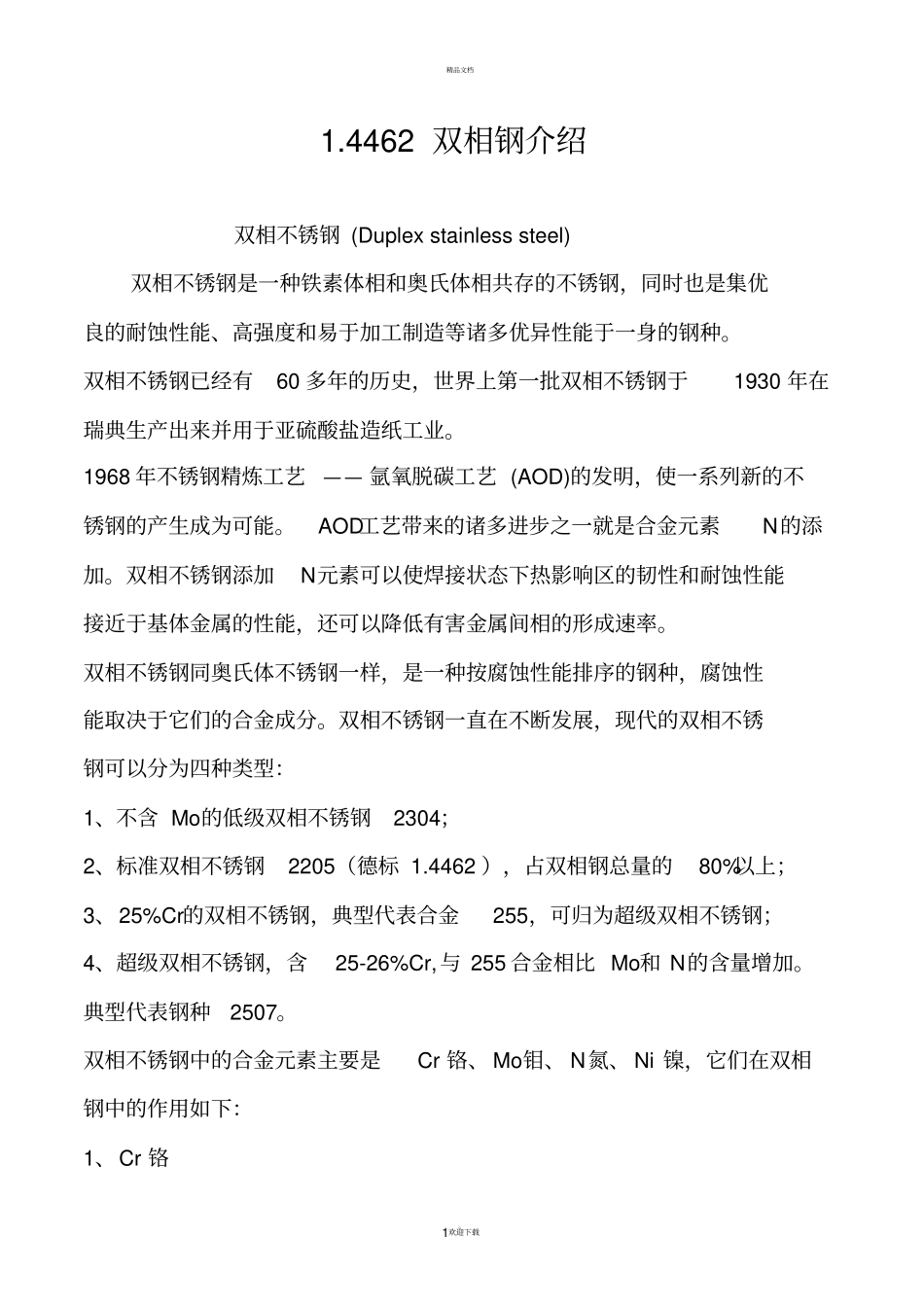

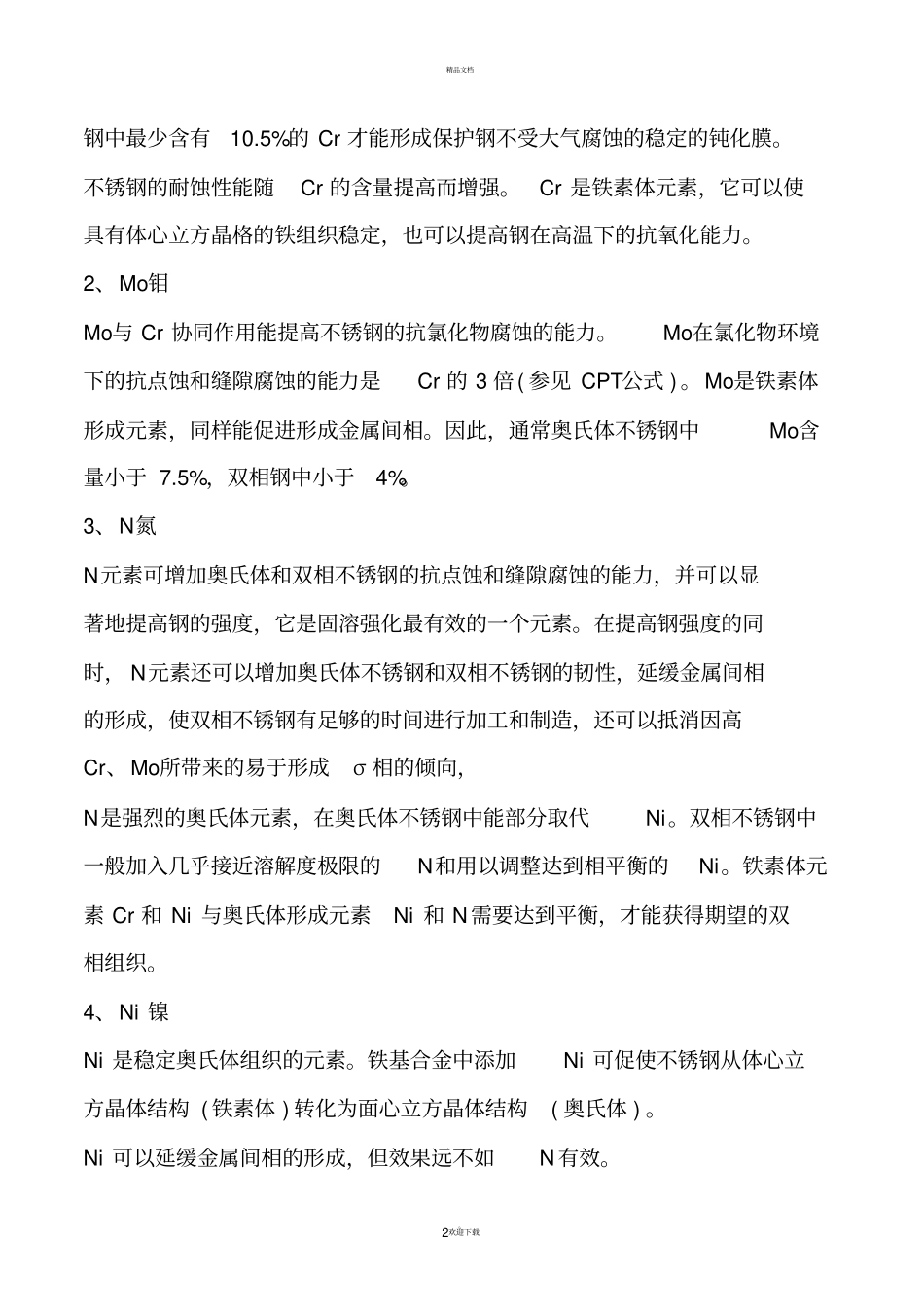

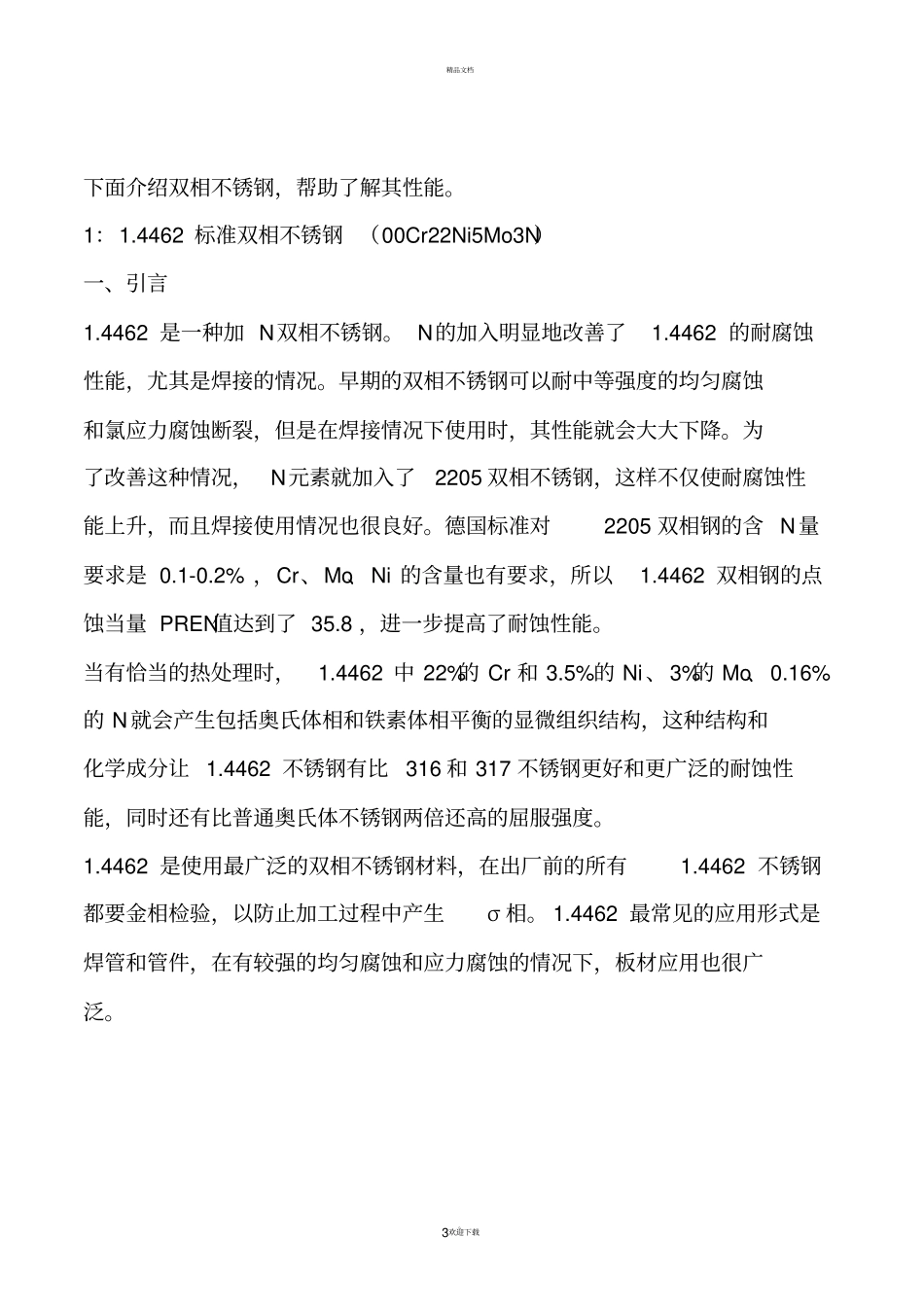

精品文档。1欢迎下载1.4462 双相钢介绍双相不锈钢 (Duplex stainless steel) 双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。双相不锈钢已经有60 多年的历史，世界上第一批双相不锈钢于1930 年在瑞典生产出来并用于亚硫酸盐造纸工业。1968 年不锈钢精炼工艺—— 氩氧脱碳工艺 (AOD)的发明，使一系列新的不锈钢的产生成为可能。AOD工艺带来的诸多进步之一就是合金元素N的添加。双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含 Mo的低级双相不锈钢2304；2、标准双相不锈钢2205（德标 1.4462 ），占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与 255 合金相比 Mo和 N的含量增加。典型代表钢种2507。双相不锈钢中的合金元素主要是Cr 铬、 Mo钼、 N氮、 Ni 镍，它们在双相钢中的作用如下：1、Cr 铬精品文档。2欢迎下载钢中最少含有10.5%的 Cr 才能形成保护钢不受大气腐蚀的稳定的钝化膜。不锈钢的耐蚀性能随Cr 的含量提高而增强。Cr 是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。2、Mo钼Mo与 Cr 协同作用能提高不锈钢的抗氯化物腐蚀的能力。Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr 的 3 倍( 参见 CPT公式 ) 。Mo是铁素体形成元素，同样能促进形成金属间相。因此，通常奥氏体不锈钢中Mo含量小于 7.5%，双相钢中小于4%。3、N氮N元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。在提高钢强度的同时， N元素还可以增加奥氏体不锈钢和双相不锈钢的韧性，延缓金属间相的形成，使双相不锈钢有足够的时间进行加工和制造，还可以抵消因高Cr、Mo所带来的易于形成σ 相的倾向，N是强烈的奥氏体元素，在奥氏体不锈钢中能部分取代Ni。双相不锈钢中一般加入几乎接近溶解度极限的N和用以调整达到相平衡的Ni。铁素体元素 Cr 和 Ni 与奥氏体形成元素Ni 和 N需要达到平衡，才能获得期望的双相组织。4...
