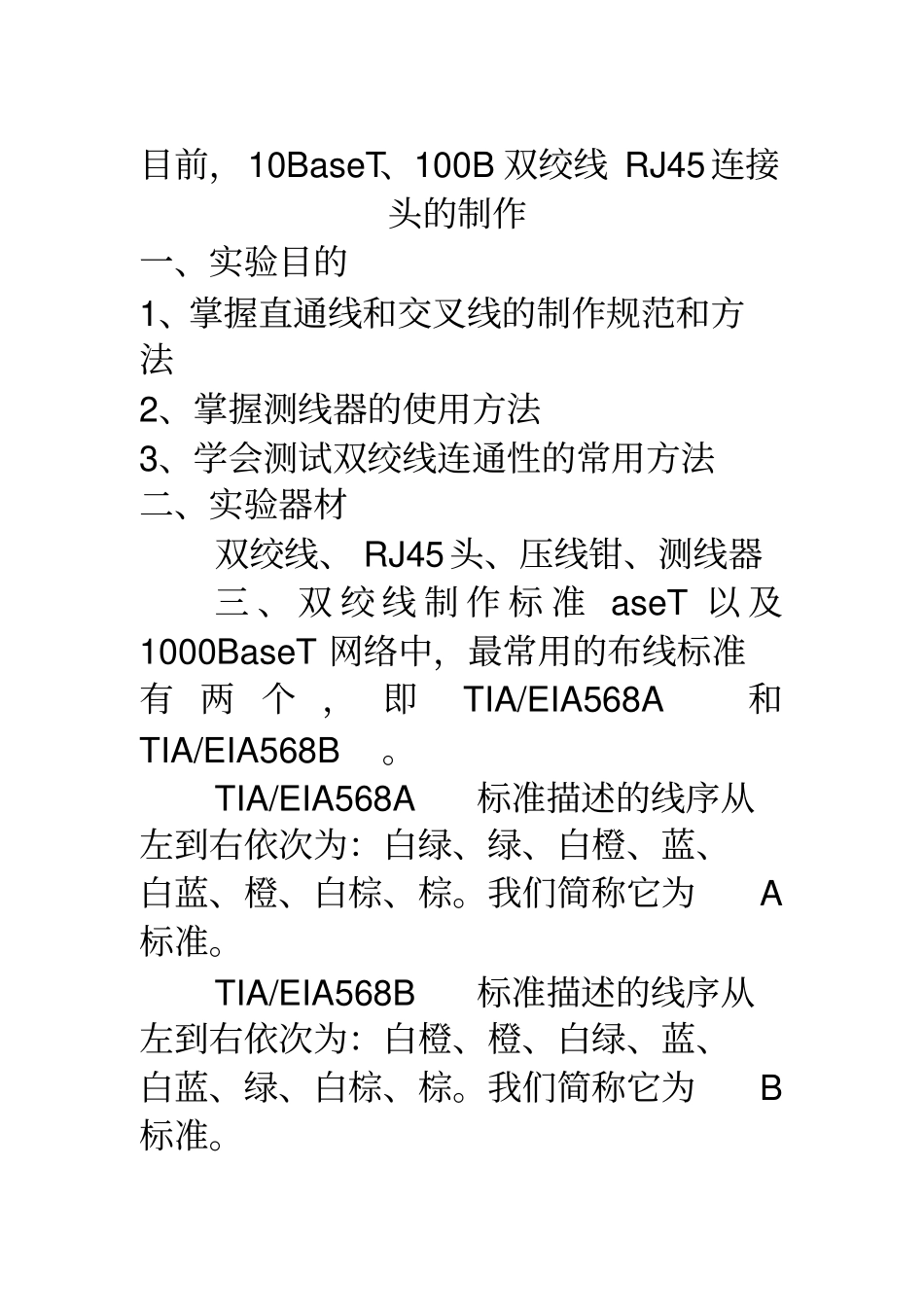

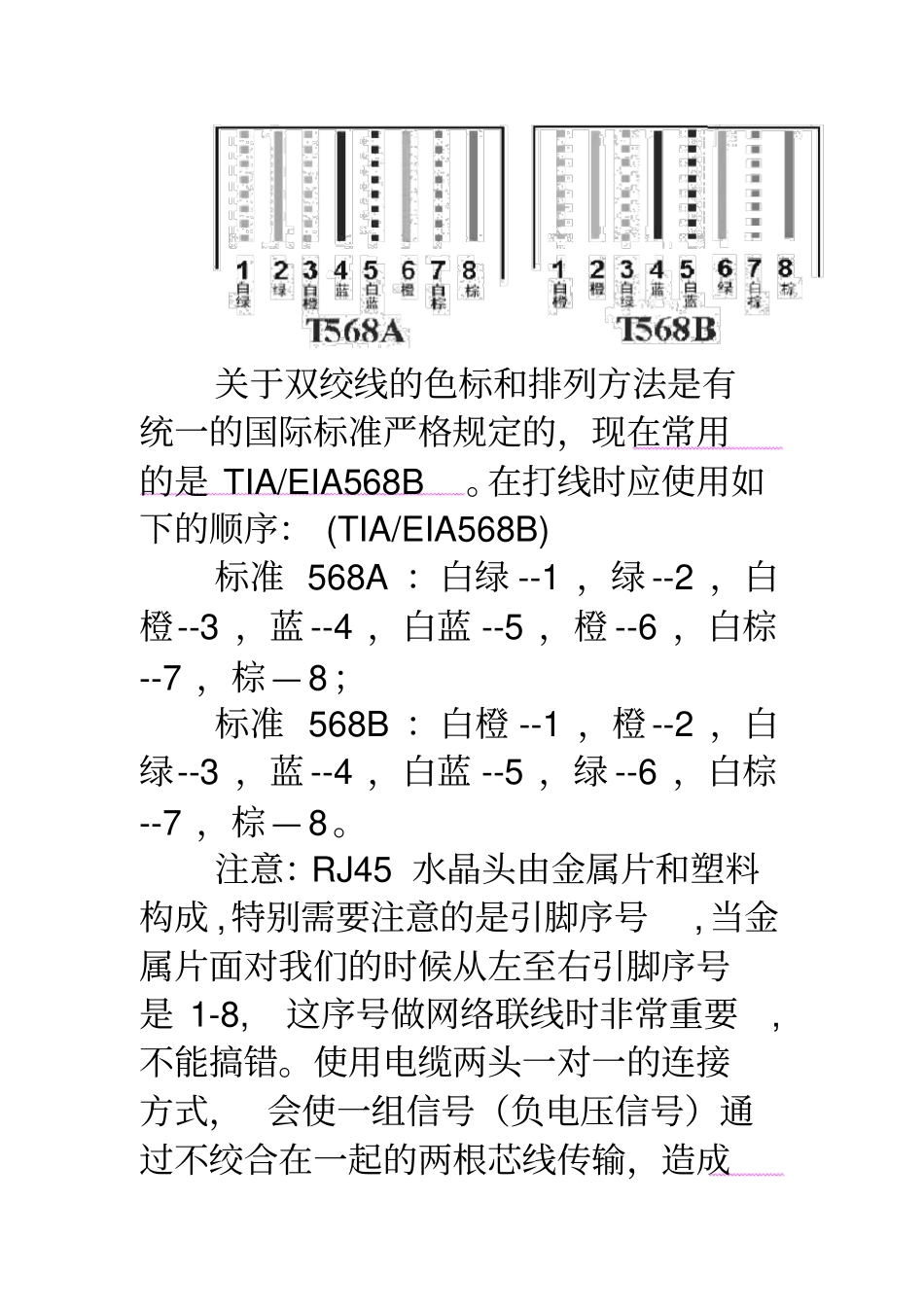

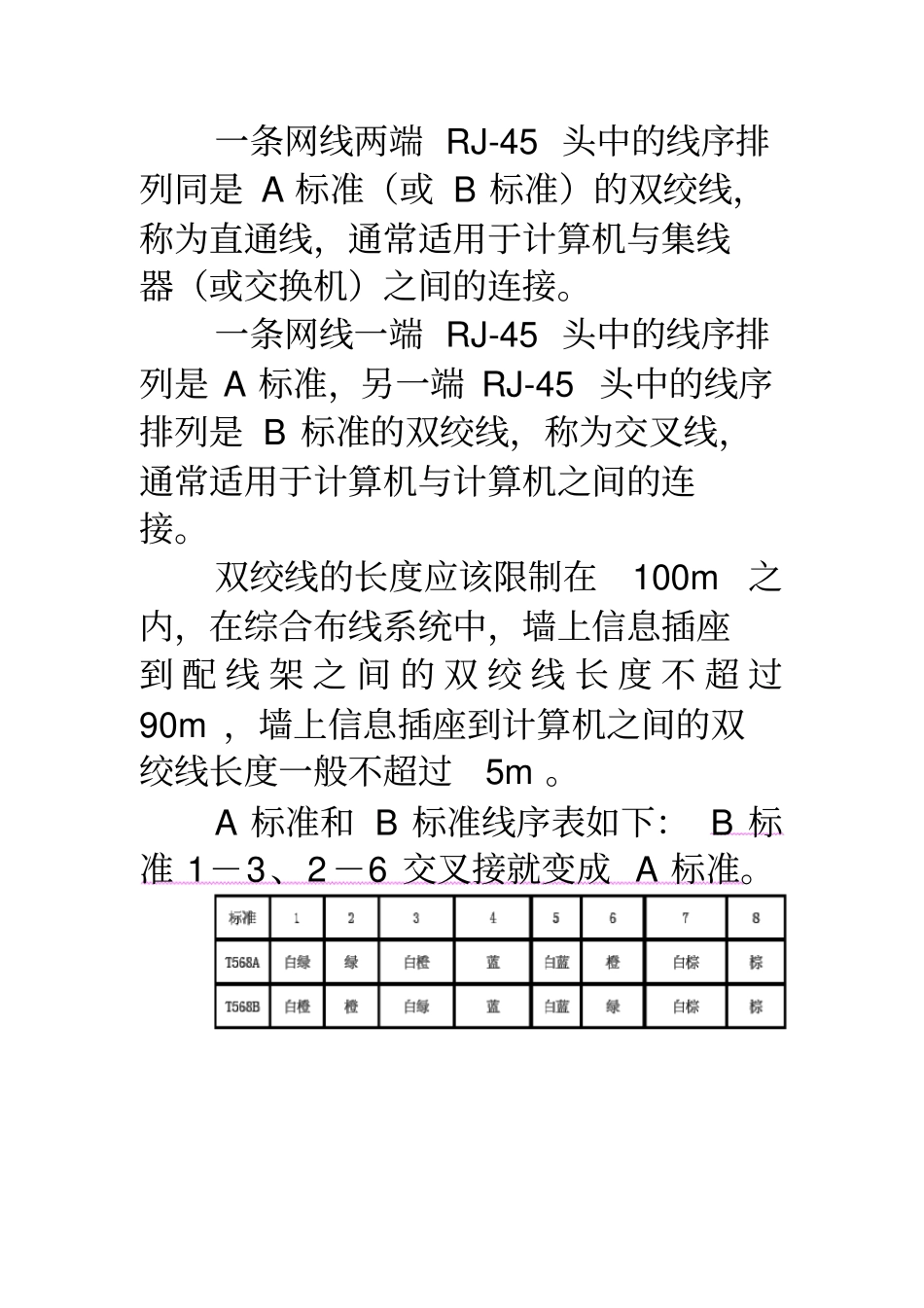

目前,10BaseT、100B 双绞线 RJ45连接头的制作一、实验目的1、掌握直通线和交叉线的制作规范和方法2、掌握测线器的使用方法3、学会测试双绞线连通性的常用方法二、实验器材双绞线、 RJ45头、压线钳、测线器三 、 双 绞 线 制 作 标 准 aseT 以 及1000BaseT 网络中,最常用的布线标准有 两 个 , 即TIA/EIA568A和TIA/EIA568B。TIA/EIA568A标准描述的线序从左到右依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。我们简称它为A标准。TIA/EIA568B标准描述的线序从左到右依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。我们简称它为B标准。一条网线两端 RJ-45 头中的线序排列同是 A 标准(或 B 标准)的双绞线,称为直通线,通常适用于计算机与集线器(或交换机)之间的连接。一条网线一端 RJ-45 头中的线序排列是 A 标准,另一端 RJ-45 头中的线序排列是 B 标准的双绞线,称为交叉线,通常适用于计算机与计算机之间的连接。双绞线的长度应该限制在100m之内,在综合布线系统中,墙上信息插座到 配 线 架 之 间 的 双 绞 线 长 度 不 超 过90m ,墙上信息插座到计算机之间的双绞线长度一般不超过5m 。A 标准和 B 标准线序表如下: B 标准 1-3、2-6 交叉接就变成 A 标准。关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是 TIA/EIA568B。在打线时应使用如下的顺序: (TIA/EIA568B) 标准 568A :白绿 --1 ,绿 --2 ,白橙--3 ,蓝 --4 ,白蓝 --5 ,橙 --6 ,白棕--7 ,棕 — 8;标准 568B :白橙 --1 ,橙--2 ,白绿--3 ,蓝 --4 ,白蓝 --5 ,绿 --6 ,白棕--7 ,棕 — 8。注意:RJ45 水晶头由金属片和塑料构成 ,特别需要注意的是引脚序号, 当金属片面对我们的时候从左至右引脚序号是 1-8, 这序号做网络联线时非常重要,不能搞错。使用电缆两头一对一的连接方式, 会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大 的近 端串扰( NEXT-> Near-end-crosstalk)所以应按照国际标准打线!!四、写出按 TIA/EIA568B标准制作直通线的步骤答:(1)裁线、插入保护套(没有)保护套可免)、剥外皮,剪取适当长度的网线,然后再用双绞线剥线器将双绞线的外皮除去 3cm ,注意不能伤及双绞线;(2)分线、排线。将双绞线按B 标准捋直,按左起白橙、橙;白绿、蓝;白蓝、绿;白棕、棕。(具体看教师示...
