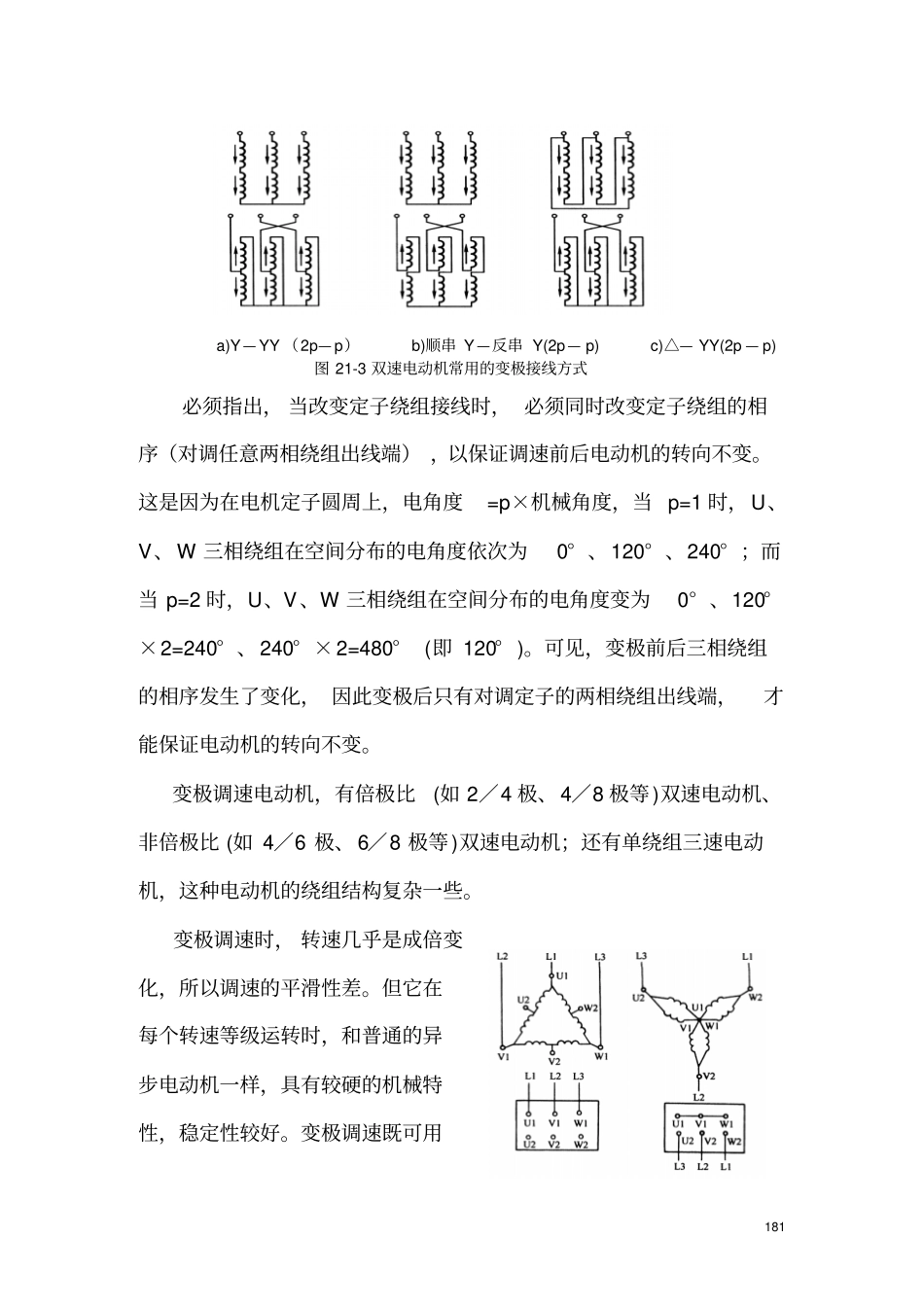

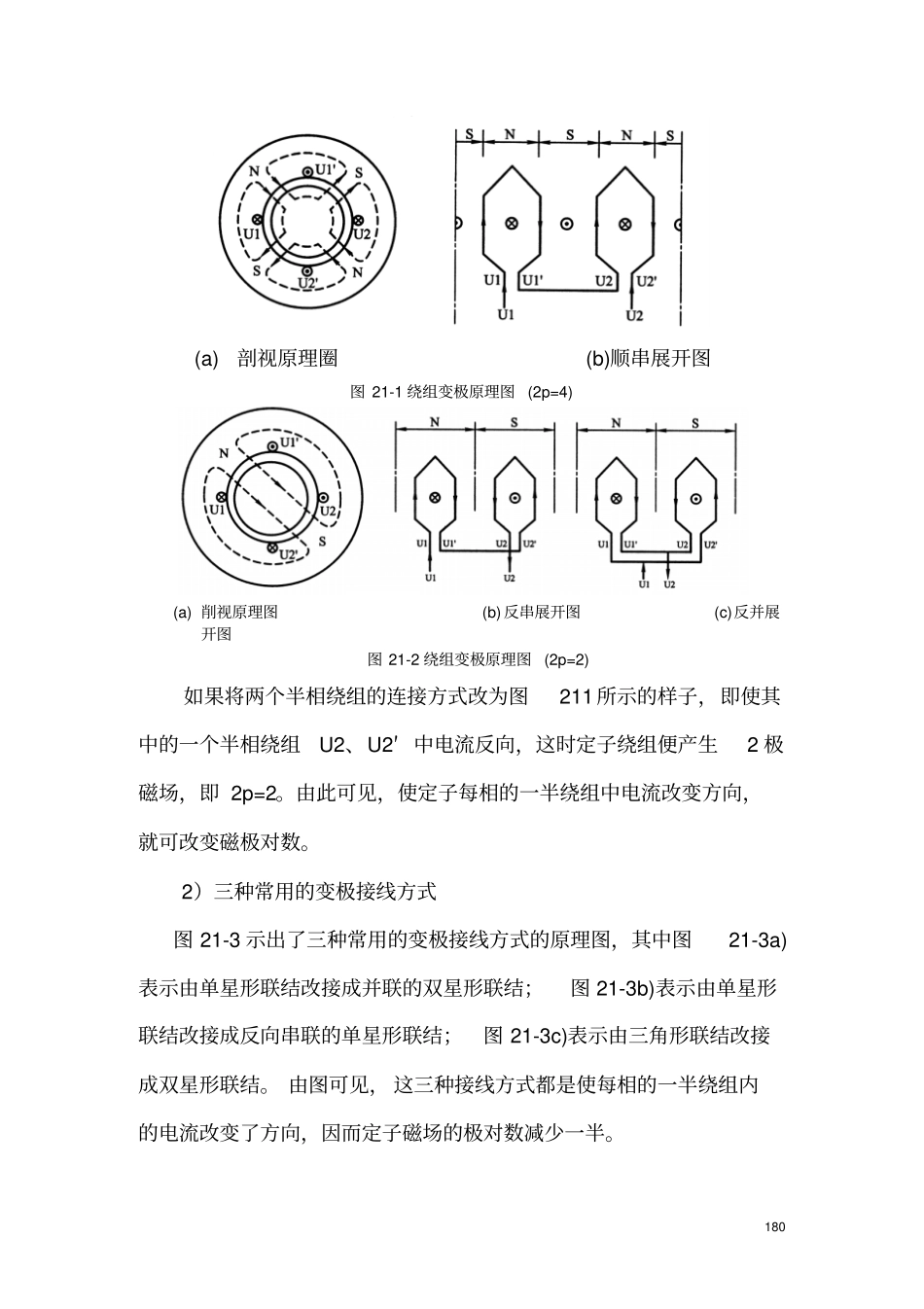

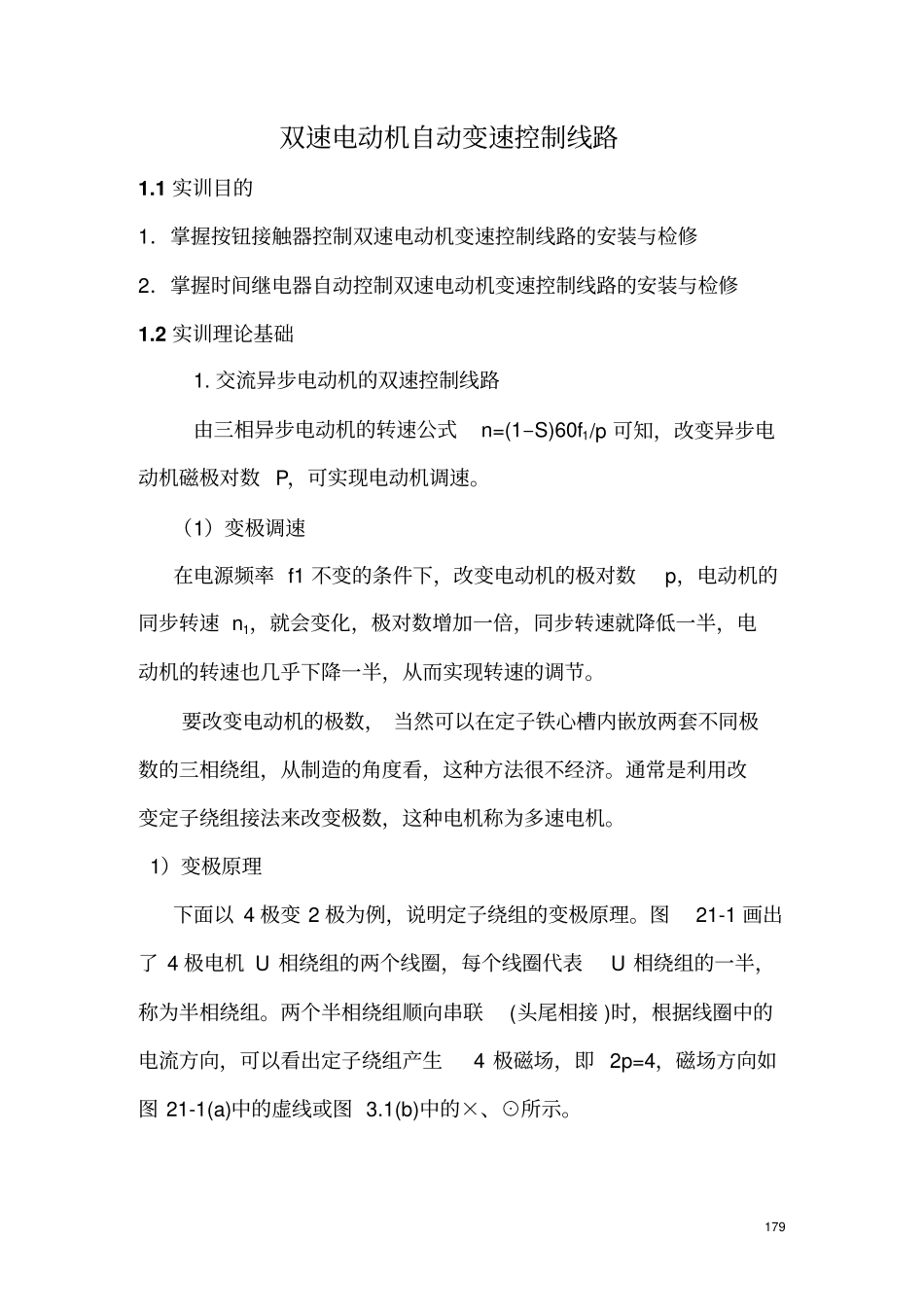

179 双速电动机自动变速控制线路1.1 实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修1.2 实训理论基础1. 交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1–S)60f1/p 可知，改变异步电动机磁极对数 P，可实现电动机调速。（1）变极调速在电源频率 f1 不变的条件下，改变电动机的极对数p，电动机的同步转速 n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。要改变电动机的极数， 当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。1）变极原理下面以 4 极变 2 极为例，说明定子绕组的变极原理。图21-1 画出了 4 极电机 U 相绕组的两个线圈，每个线圈代表U 相绕组的一半，称为半相绕组。两个半相绕组顺向串联(头尾相接 )时，根据线圈中的电流方向，可以看出定子绕组产生4 极磁场，即 2p=4，磁场方向如图 21-1(a)中的虚线或图 3.1(b)中的×、⊙所示。180 (a)剖视原理圈(b)顺串展开图图 21-1 绕组变极原理图(2p=4) (a) 削视原理图(b) 反串展开图(c)反并展开图图 21-2 绕组变极原理图(2p=2) 如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2′ 中电流反向，这时定子绕组便产生2 极磁场，即 2p=2。由此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。2）三种常用的变极接线方式图 21-3 示出了三种常用的变极接线方式的原理图，其中图21-3a)表示由单星形联结改接成并联的双星形联结；图 21-3b)表示由单星形联结改接成反向串联的单星形联结；图 21-3c)表示由三角形联结改接成双星形联结。 由图可见， 这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。181 a)Y— YY （2p— p）b)顺串 Y—反串 Y(2p— p) c)△— YY(2p — p) 图 21-3 双速电动机常用的变极接线方式必须指出， 当改变定子绕组接线时， 必须同时改变定子绕组的相序（对调任意两相绕组出线端） ，以保证调速前后电动机的转向不变。这是因为在电机定子圆周上，电角度=p×机械角度，当 p=1 时，U、V、W 三相绕组在空间分布的电角度依次为0° 、120° 、240° ；而当 p=2 时，U、V...
