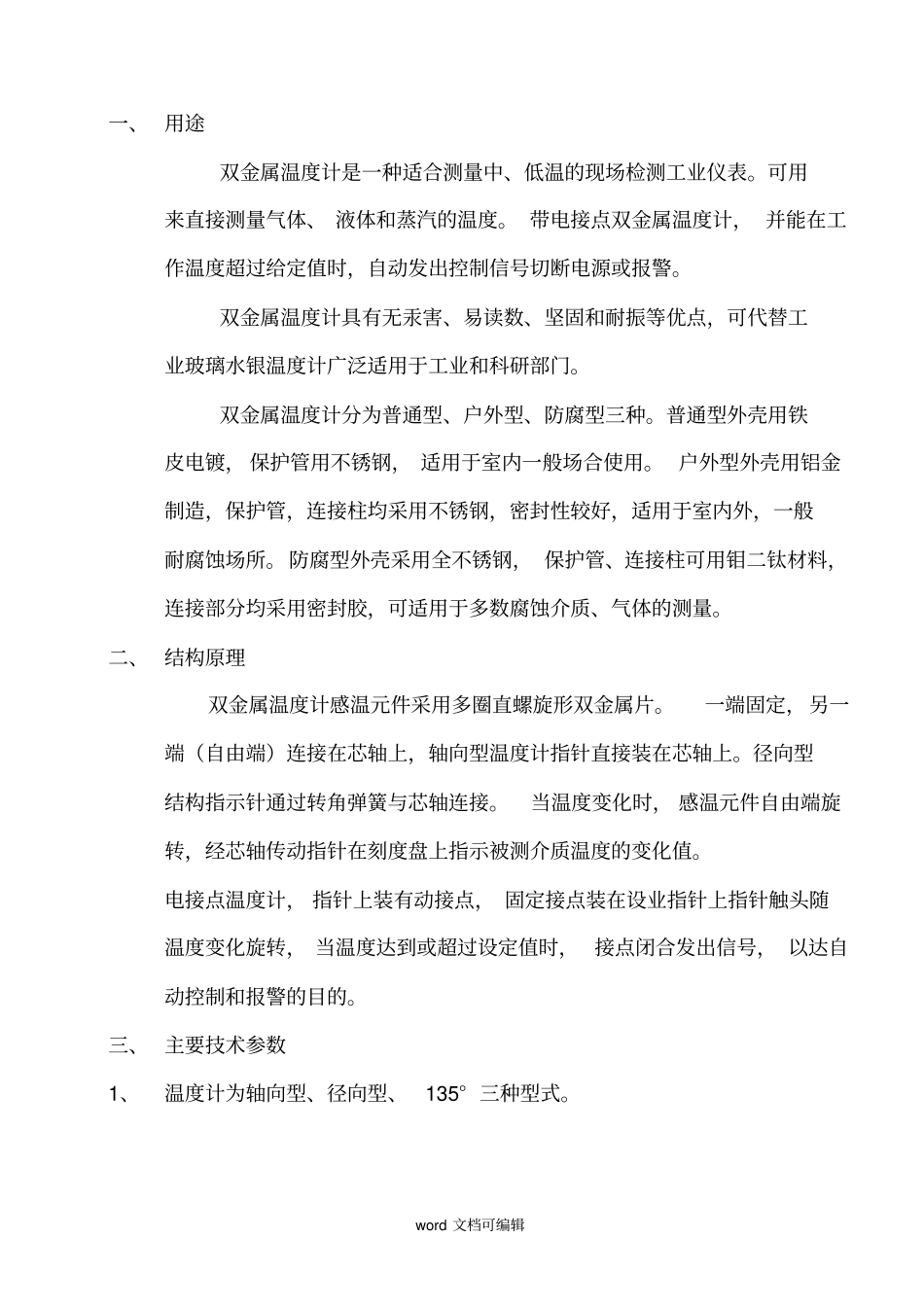

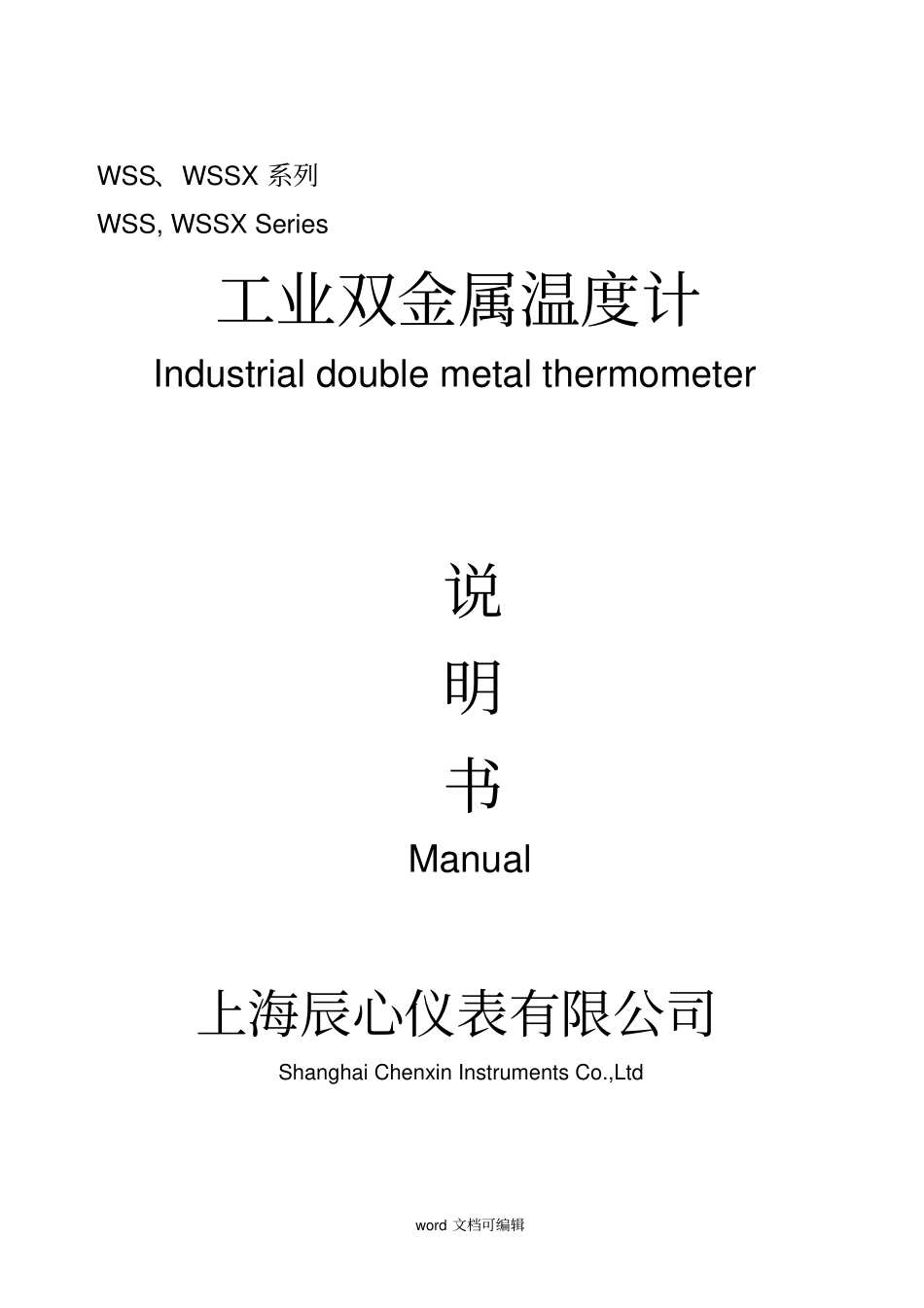

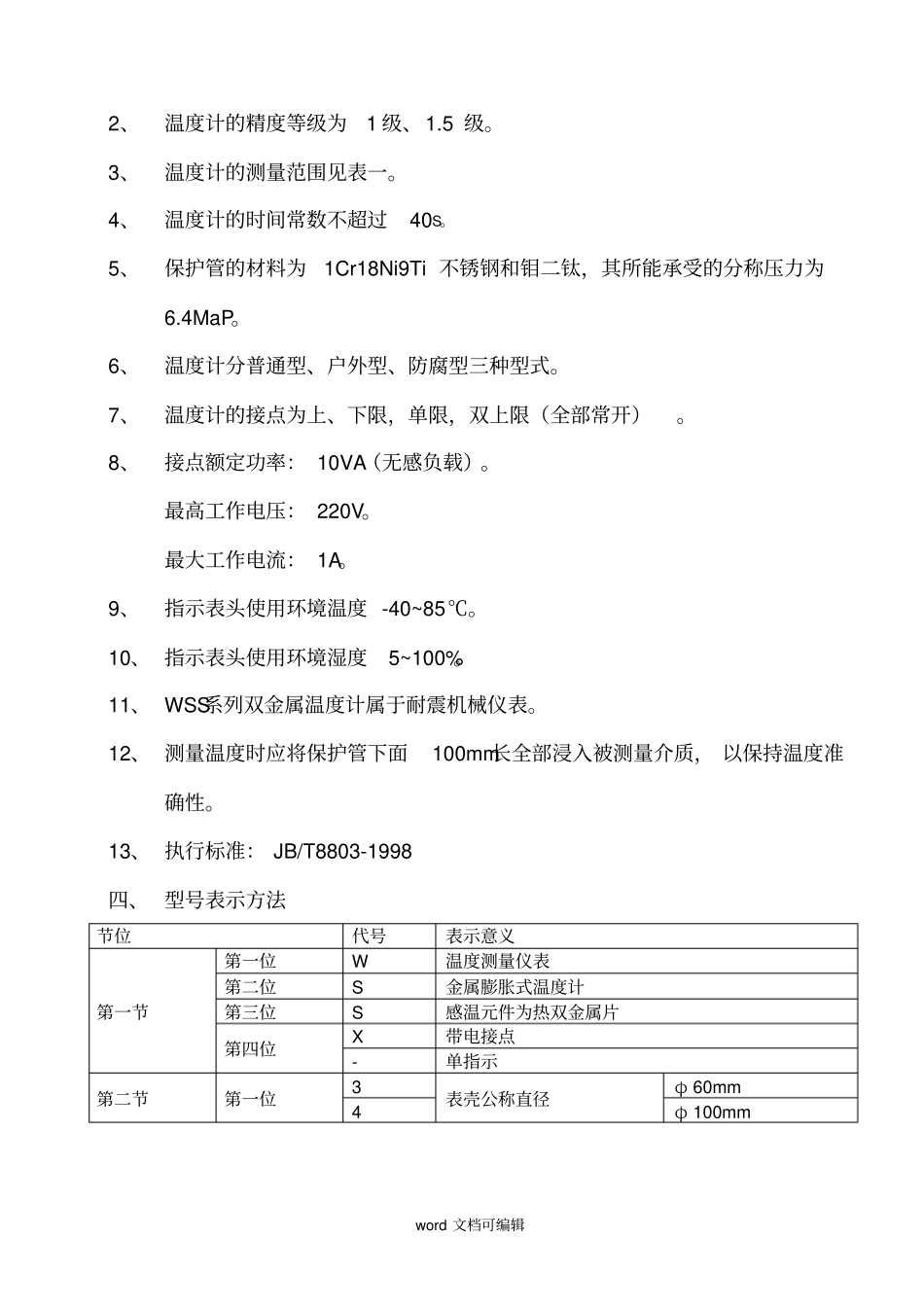

word 文档可编辑WSS、WSSX 系列WSS, WSSX Series 工业双金属温度计Industrial double metal thermometer 说明书Manual 上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd word 文档可编辑一、 用途双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、 液体和蒸汽的温度。 带电接点双金属温度计， 并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀， 保护管用不锈钢， 适用于室内一般场合使用。 户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢， 保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。二、 结构原理双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时， 感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。电接点温度计， 指针上装有动接点， 固定接点装在设业指针上指针触头随温度变化旋转， 当温度达到或超过设定值时， 接点闭合发出信号， 以达自动控制和报警的目的。三、 主要技术参数1、温度计为轴向型、径向型、135° 三种型式。word 文档可编辑2、温度计的精度等级为1 级、1.5 级。3、温度计的测量范围见表一。4、温度计的时间常数不超过40S。5、保护管的材料为1Cr18Ni9Ti 不锈钢和钼二钛，其所能承受的分称压力为6.4MaP。6、温度计分普通型、户外型、防腐型三种型式。7、温度计的接点为上、下限，单限，双上限（全部常开）。8、接点额定功率： 10VA（无感负载）。最高工作电压： 220V。最大工作电流： 1A。9、指示表头使用环境温度 -40~85℃。10、 指示表头使用环境湿度5~100%。11、 WSS系列双金属温度计属于耐震机械仪表。12、 测量温度时应将保护管下面100mm长全部浸入被测量介质， 以保持温度准确性。13、 执行标准： JB/T8803-1998 四、 型号表示方法节位代号表示意义第一节第一位W 温度测量仪表第二位S 金属膨胀式温度计第三位S 感温元件为热双金属片第四位X 带电接点-...
