双闭环控制的异步电动机串级调速系统的设计VIP免费

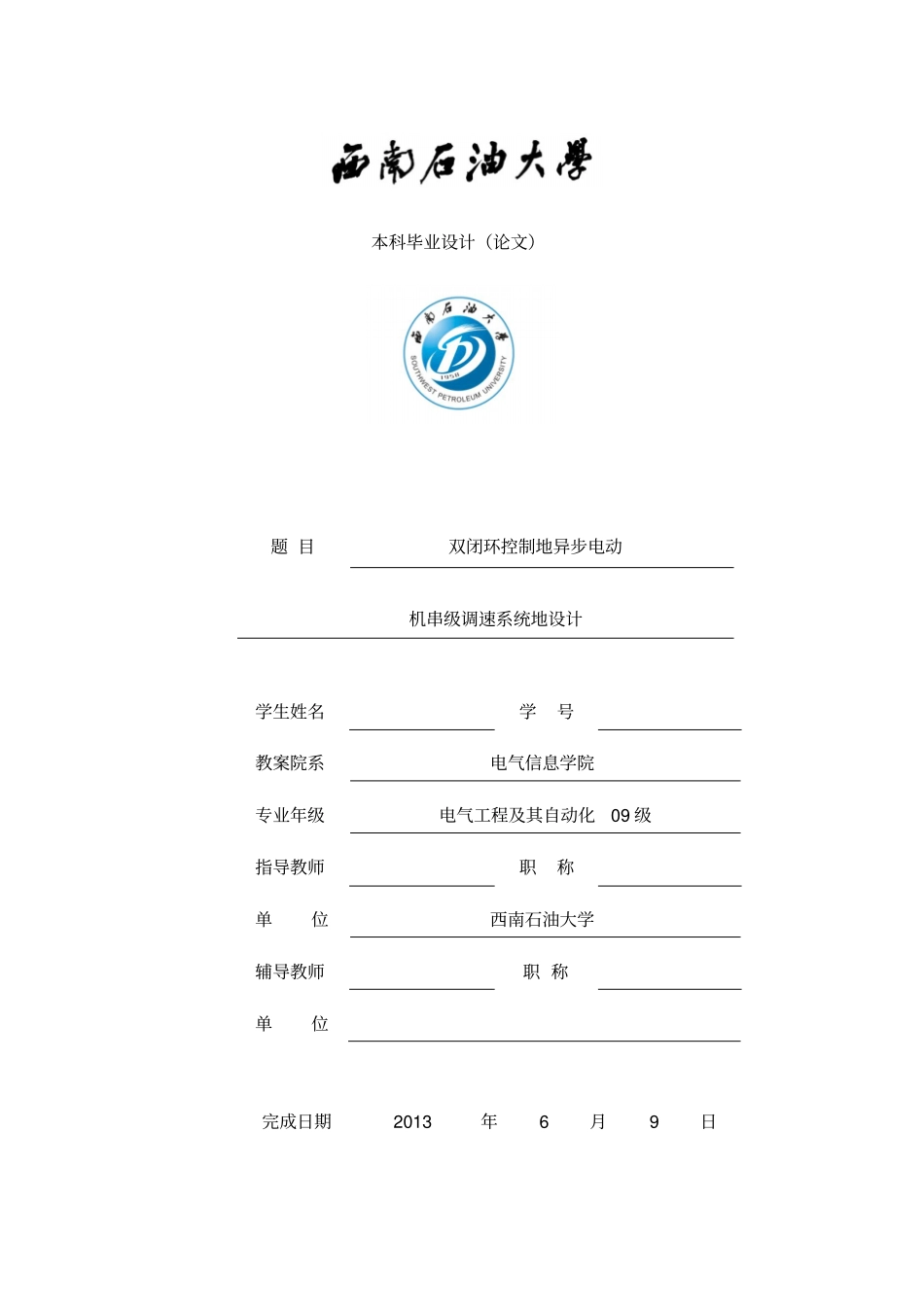

双闭环控制的异步电动机串级调速系统的设计_第1页
1/41

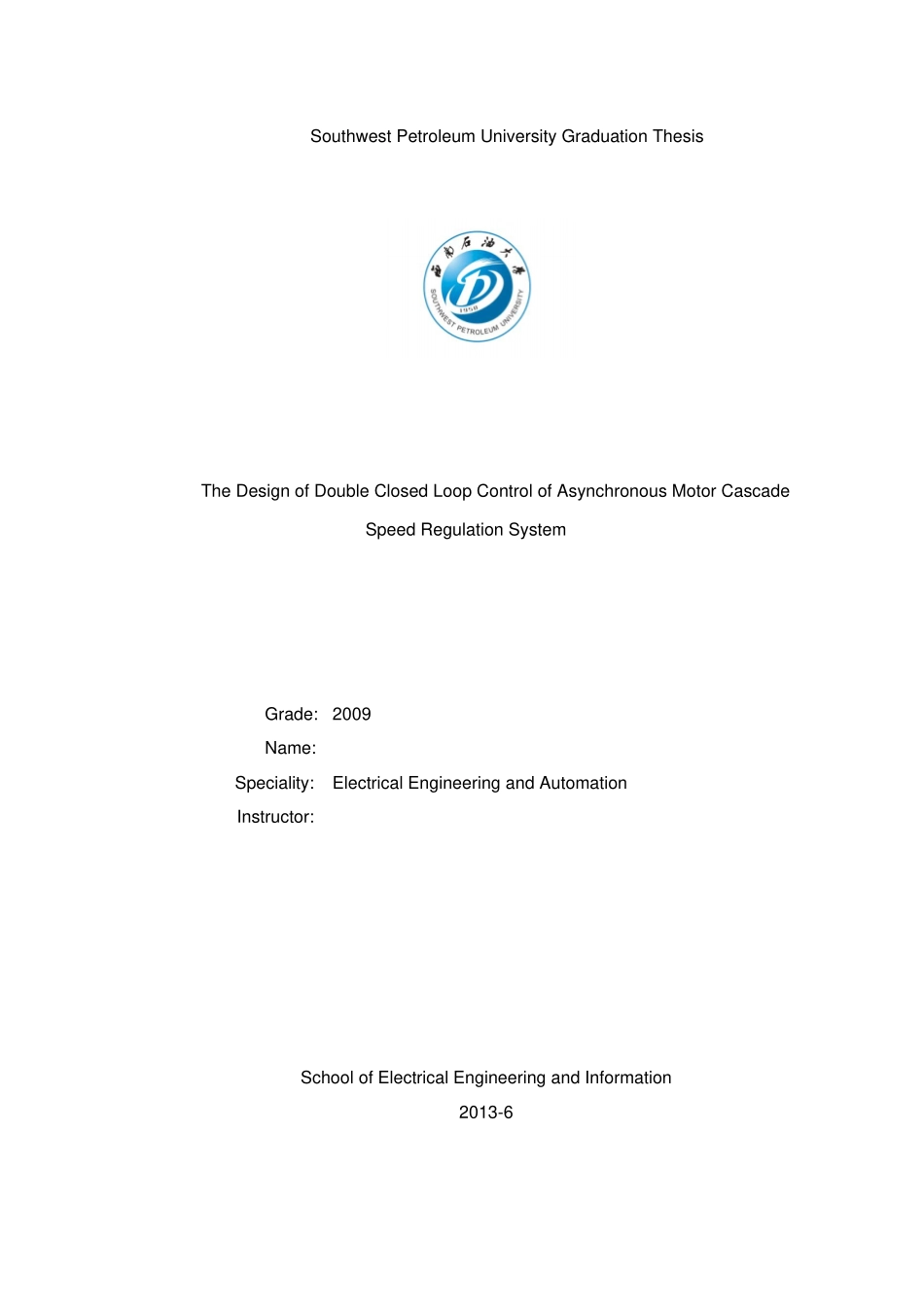

双闭环控制的异步电动机串级调速系统的设计_第2页
2/41

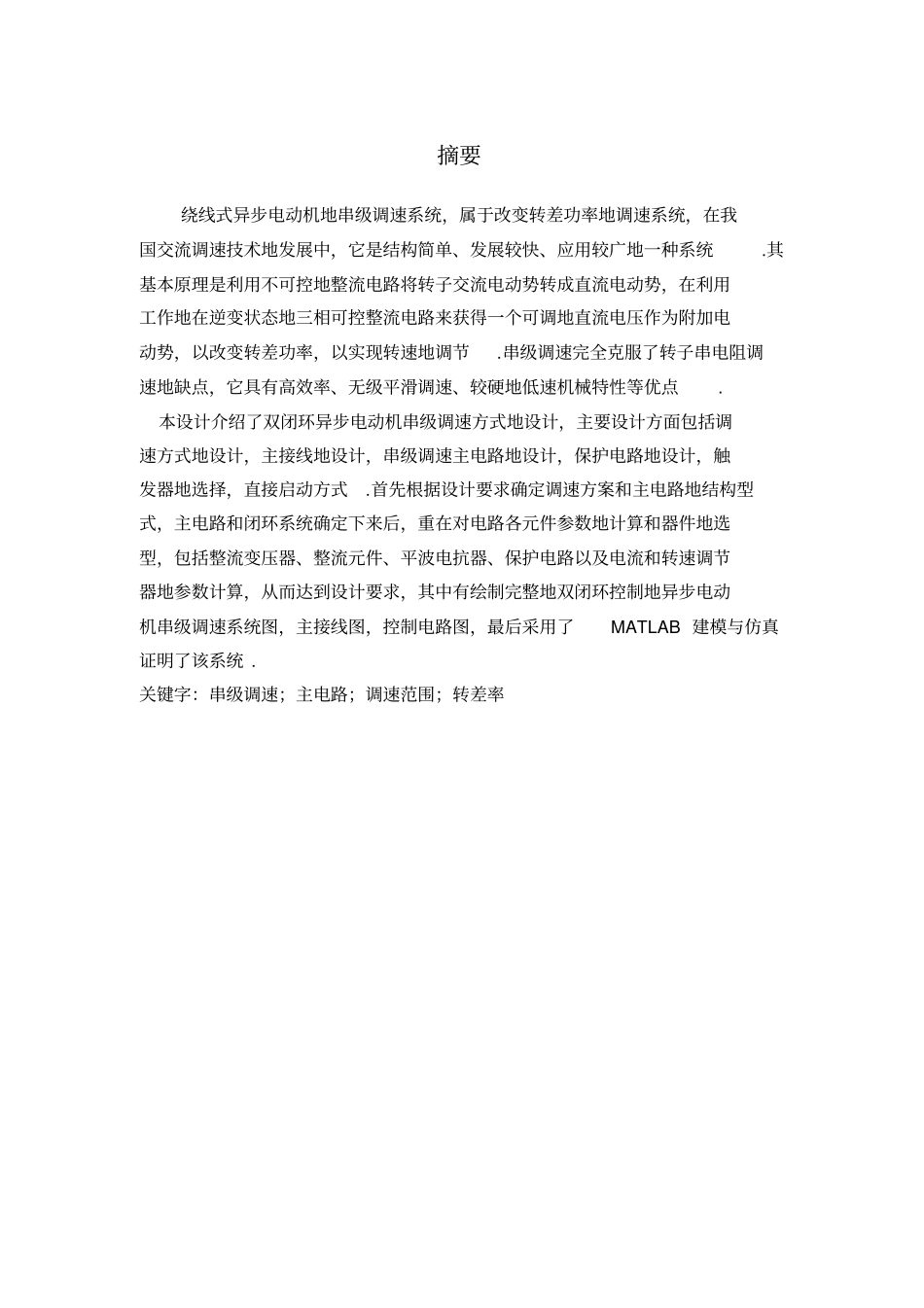

双闭环控制的异步电动机串级调速系统的设计_第3页
3/41
本科毕业设计(论文)题 目双闭环控制地异步电动机串级调速系统地设计学生姓名学号教案院系电气信息学院专业年级电气工程及其自动化09 级指导教师职称单位西南石油大学辅导教师职 称单位完成日期2013 年6 月9 日Southwest Petroleum University Graduation ThesisThe Design of Double Closed Loop Control of Asynchronous Motor Cascade Speed Regulation SystemSchool of Electrical Engineering and Information2013-6 Grade:2009Name:Speciality:Electrical Engineering and AutomationInstructor:摘要绕线式异步电动机地串级调速系统,属于改变转差功率地调速系统,在我国交流调速技术地发展中,它是结构简单、发展较快、应用较广地一种系统.其基本原理是利用不可控地整流电路将转子交流电动势转成直流电动势,在利用工作地在逆变状态地三相可控整流电路来获得一个可调地直流电压作为附加电动势,以改变转差功率,以实现转速地调节.串级调速完全克服了转子串电阻调速地缺点,它具有高效率、无级平滑调速、较硬地低速机械特性等优点.本设计介绍了双闭环异步电动机串级调速方式地设计,主要设计方面包括调速方式地设计,主接线地设计,串级调速主电路地设计,保护电路地设计,触发器地选择,直接启动方式.首先根据设计要求确定调速方案和主电路地结构型式,主电路和闭环系统确定下来后,重在对电路各元件参数地计算和器件地选型,包括整流变压器、整流元件、平波电抗器、保护电路以及电流和转速调节器地参数计算,从而达到设计要求,其中有绘制完整地双闭环控制地异步电动机串级调速系统图,主接线图,控制电路图,最后采用了MATLAB 建模与仿真证明了该系统 .关键字:串级调速;主电路;调速范围;转差率AbstractThe wound rotor asynchronous motor cascade speed regulation system, is to use change slip power control speed regulation system. In the development of ac speed regulation technology in China. It is a system of simple structure, rapid development, wider application. Its basic principle is to put the rotor AC electromotive force into DC emfs by Uncontrolled rectifier circuit. Taking advantage of working in a state of three-phase inverter controlled rectifier circuit for an adju...
