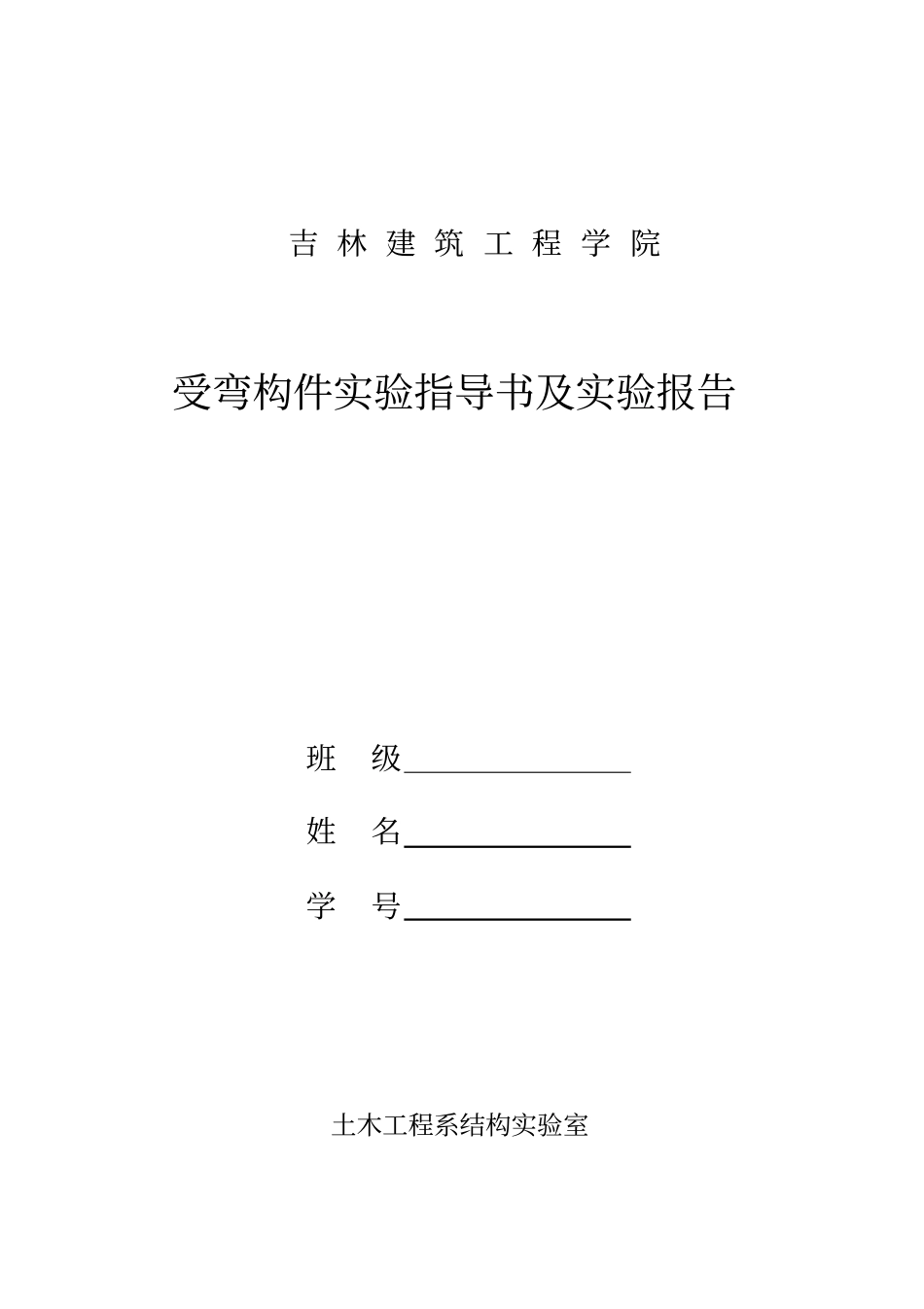

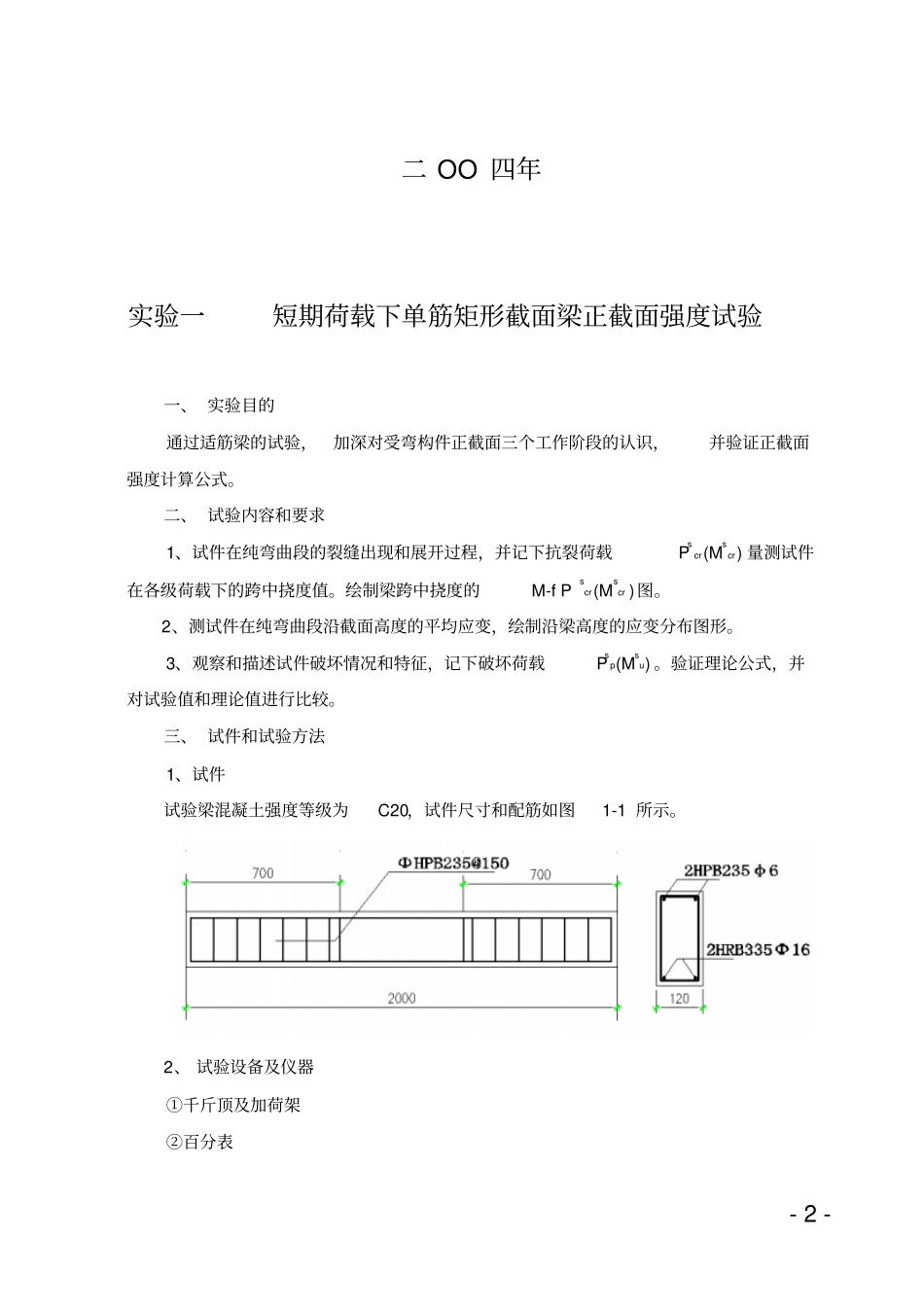

吉 林 建 筑 工 程 学 院受弯构件实验指导书及实验报告班级姓名学号土木工程系结构实验室- 2 - 二 OO 四年实验一短期荷载下单筋矩形截面梁正截面强度试验一、 实验目的通过适筋梁的试验，加深对受弯构件正截面三个工作阶段的认识，并验证正截面强度计算公式。二、 试验内容和要求1、试件在纯弯曲段的裂缝出现和展开过程，并记下抗裂荷载Pscr(Mscr) 量测试件在各级荷载下的跨中挠度值。绘制梁跨中挠度的M-f Pscr(Mscr )图。2、测试件在纯弯曲段沿截面高度的平均应变，绘制沿梁高度的应变分布图形。3、观察和描述试件破坏情况和特征，记下破坏荷载Psp(Msu) 。验证理论公式，并对试验值和理论值进行比较。三、 试件和试验方法1、试件试验梁混凝土强度等级为C20，试件尺寸和配筋如图1-1 所示。2、 试验设备及仪器①千斤顶及加荷架②百分表- 3 - ③手持式应变仪④电阻应变仪⑤电阻应变片⑥读数显微镜3、 试验方法①用千斤顶和反力架进行二点加载。②用百分表测读挠度。③用手持应变仪沿截面高度的平均应变。④电阻应变计计录受拉钢筋应变值。仪表布置如图1-2 所示图 2 4、试验步骤①在未加荷前用百分表及手持应变仪读初读数，检查有无初始干缩裂缝。②加第一级荷载后读手持式应变仪，以量测梁未开裂时，沿截面高度的平均应变值。③电阻应变计记录受拉区应变，判断有无开裂。④估计试验梁的抗裂荷载，在梁开裂前分三级加荷，如仍未开裂，再少加些，直到裂缝出现，记下荷载值Pscr (Mscr ) ，每次加荷后，持荷五分钟后读百分表，以量测试件支座和跨中位移值。⑤试验梁出裂后至荷载之间分二次加荷，每次加荷五分钟后读百分表，至使用荷①本次试验报告由董世贵、杨艳敏修改定稿，尹新生审核。- 4 - 载时读应变仪，用读数放大镜读取最大裂缝宽度。⑥使用荷载理论值Mu 之间分三次加荷。百分表每次都读，至第二次加荷后读应变仪，读后拆除百分表。如第三次加荷后仍不破坏，再酌量加荷直至破坏。破坏时，仔细观察梁的破坏特征，并记下破坏荷载Psp(Msu) 。试验报告一、 梁号二、 材料性能f cu= N/mm2， fcm= N/mm2f c= N/mm2， ft= N/mm2Ec= kN/mm2Ⅰ级钢筋（ φ 6.5 ）fsY= N/mm2Es= kN/mm2 手持应变仪记录表 1 (单位 :0.01mm) 荷载1 2 3 4 P（kN）读数读数差读数读数差读数读数差读数读数差- 5 - 百分表记录表 2( 单位 :0.01mm) 荷 载表 1 表 2 表 3 跨中挠度2)3()1()2(fP（kN）读...
