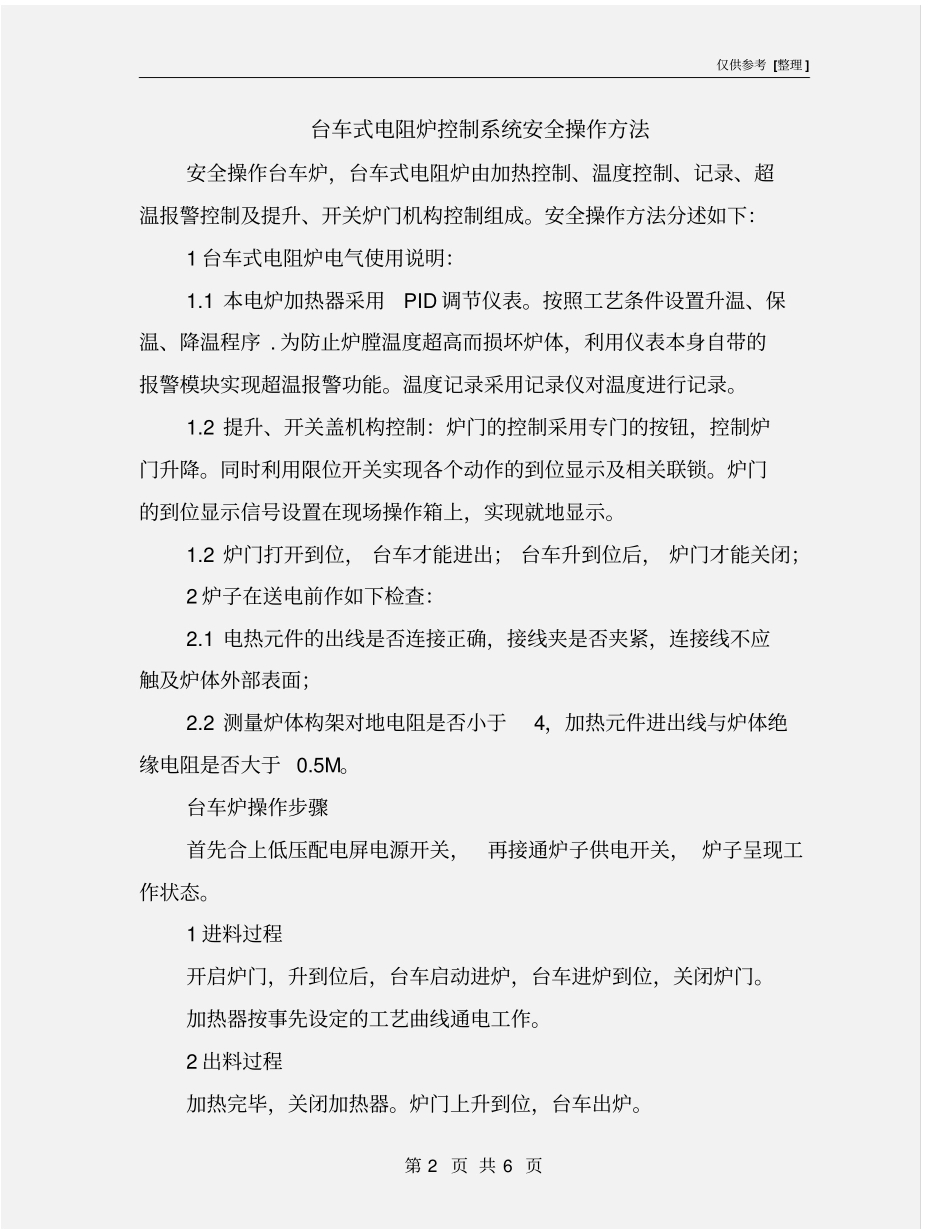

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书台车式电阻炉控制系统安全操作方法日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页台车式电阻炉控制系统安全操作方法安全操作台车炉，台车式电阻炉由加热控制、温度控制、记录、超温报警控制及提升、开关炉门机构控制组成。安全操作方法分述如下：1 台车式电阻炉电气使用说明：1.1 本电炉加热器采用PID 调节仪表。按照工艺条件设置升温、保温、降温程序 . 为防止炉膛温度超高而损坏炉体，利用仪表本身自带的报警模块实现超温报警功能。温度记录采用记录仪对温度进行记录。1.2 提升、开关盖机构控制：炉门的控制采用专门的按钮，控制炉门升降。同时利用限位开关实现各个动作的到位显示及相关联锁。炉门的到位显示信号设置在现场操作箱上，实现就地显示。1.2 炉门打开到位， 台车才能进出； 台车升到位后， 炉门才能关闭；2 炉子在送电前作如下检查：2.1 电热元件的出线是否连接正确，接线夹是否夹紧，连接线不应触及炉体外部表面；2.2 测量炉体构架对地电阻是否小于4，加热元件进出线与炉体绝缘电阻是否大于 0.5M。台车炉操作步骤首先合上低压配电屏电源开关，再接通炉子供电开关， 炉子呈现工作状态。1 进料过程开启炉门，升到位后，台车启动进炉，台车进炉到位，关闭炉门。加热器按事先设定的工艺曲线通电工作。2 出料过程加热完毕，关闭加热器。炉门上升到位，台车出炉。仅供参考 [整理 ] 第 3 页 共 6 页台车炉使用注意事项1 使用前先检查 : A、检查炉衬的使用情况，看有没有凸起、裂缝、倾斜等现象。B检查加热元件的使用情况，有没有扭折、倒伏、脱垂现象。是否有与炉内金属构件相接触的地方； 引出棒接线是否良好； 有没有与壳罩、炕壳相接触的地方。C、检查炉门启闭是否轻松灵活，炉门关闭后是否能吻合密封。D、检查限位开关是否在正常工作位置。E、检查热电偶是否损坏，插入位置是否正常。F、检查温控系统是否完好，各部件工作是否正常。G、检查接地装置是否可靠良好。H、检查台车行走是否平稳，台车体炉衬是否有损坏，台车进炉时密封是否完好。J、炉底板是否有开裂变形现象。2 炉膛温度不得超过1200℃。3 炉子外壳、电气柜外壳必须可靠接地。4 台车炉使用操作维护要点4.1 验收交付的新炉连续运行一周后，必须再次认真检查风机电机接线盒端子板连接是否紧固可靠，接线盒入口处电缆绝缘缠绕及护套等...
