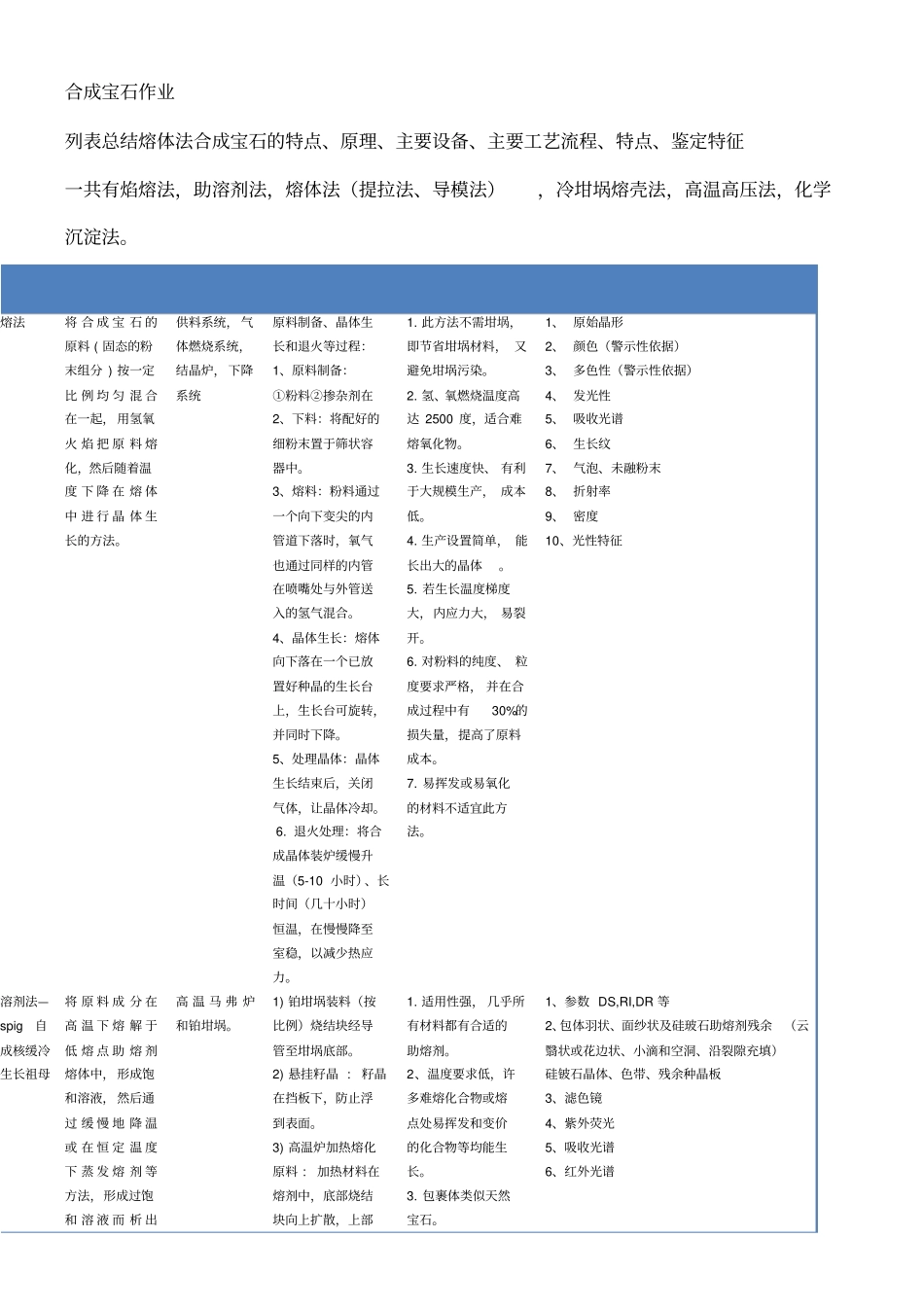

合成宝石作业列表总结熔体法合成宝石的特点、原理、主要设备、主要工艺流程、特点、鉴定特征一共有焰熔法，助溶剂法，熔体法（提拉法、导模法），冷坩埚熔壳法，高温高压法，化学沉淀法。熔法将 合 成 宝 石 的原料 ( 固态的粉末组分 ) 按一定比 例 均 匀 混 合在一起， 用氢氧火 焰 把 原 料 熔化，然后随着温度 下 降 在 熔 体中 进 行 晶 体 生长的方法。供料系统， 气体燃烧系统，结晶炉， 下降系统原料制备、晶体生长和退火等过程：1、原料制备：①粉料②掺杂剂在2、下料：将配好的细粉末置于筛状容器中。3、熔料：粉料通过一个向下变尖的内管道下落时，氧气也通过同样的内管在喷嘴处与外管送入的氢气混合。4、晶体生长：熔体向下落在一个已放置好种晶的生长台上，生长台可旋转，并同时下降。5、处理晶体：晶体生长结束后，关闭气体，让晶体冷却。 6. 退火处理：将合成晶体装炉缓慢升温（5-10 小时）、长时间（几十小时）恒温，在慢慢降至室稳，以减少热应力。1. 此方法不需坩埚，即节省坩埚材料， 又避免坩埚污染。2. 氢、氧燃烧温度高达 2500 度，适合难熔氧化物。3. 生长速度快、 有利于大规模生产， 成本低。4. 生产设置简单， 能长出大的晶体。5. 若生长温度梯度大，内应力大， 易裂开。6. 对粉料的纯度、 粒度要求严格， 并在合成过程中有30%的损失量，提高了原料成本。7. 易挥发或易氧化的材料不适宜此方法。1、 原始晶形2、 颜色（警示性依据）3、 多色性（警示性依据）4、 发光性5、 吸收光谱6、 生长纹7、 气泡、未融粉末8、 折射率9、 密度10、光性特征溶剂法—spig自成核缓冷生长祖母将 原 料 成 分 在高 温 下 熔 解 于低 熔 点 助 熔 剂熔体中， 形成饱和溶液， 然后通过 缓 慢 地 降 温或 在 恒 定 温 度下 蒸 发 熔 剂 等方法，形成过饱和 溶 液 而 析 出高 温 马 弗 炉和铂坩埚。1) 铂坩埚装料（按比例）烧结块经导管至坩埚底部。2) 悬挂籽晶 : 籽晶在挡板下，防止浮到表面。3) 高温炉加热熔化原料 : 加热材料在熔剂中，底部烧结块向上扩散，上部1. 适用性强， 几乎所有材料都有合适的助熔剂。2、温度要求低，许多难熔化合物或熔点处易挥发和变价的化合物等均能生长。3. 包裹体类似天然宝石。1、参数 DS,RI,DR 等2、包体羽状、面纱状及硅玻石助熔剂残余（云翳状或花边状、小滴和空洞、沿裂隙充填）硅铍...
