同步带的设计计算VIP免费

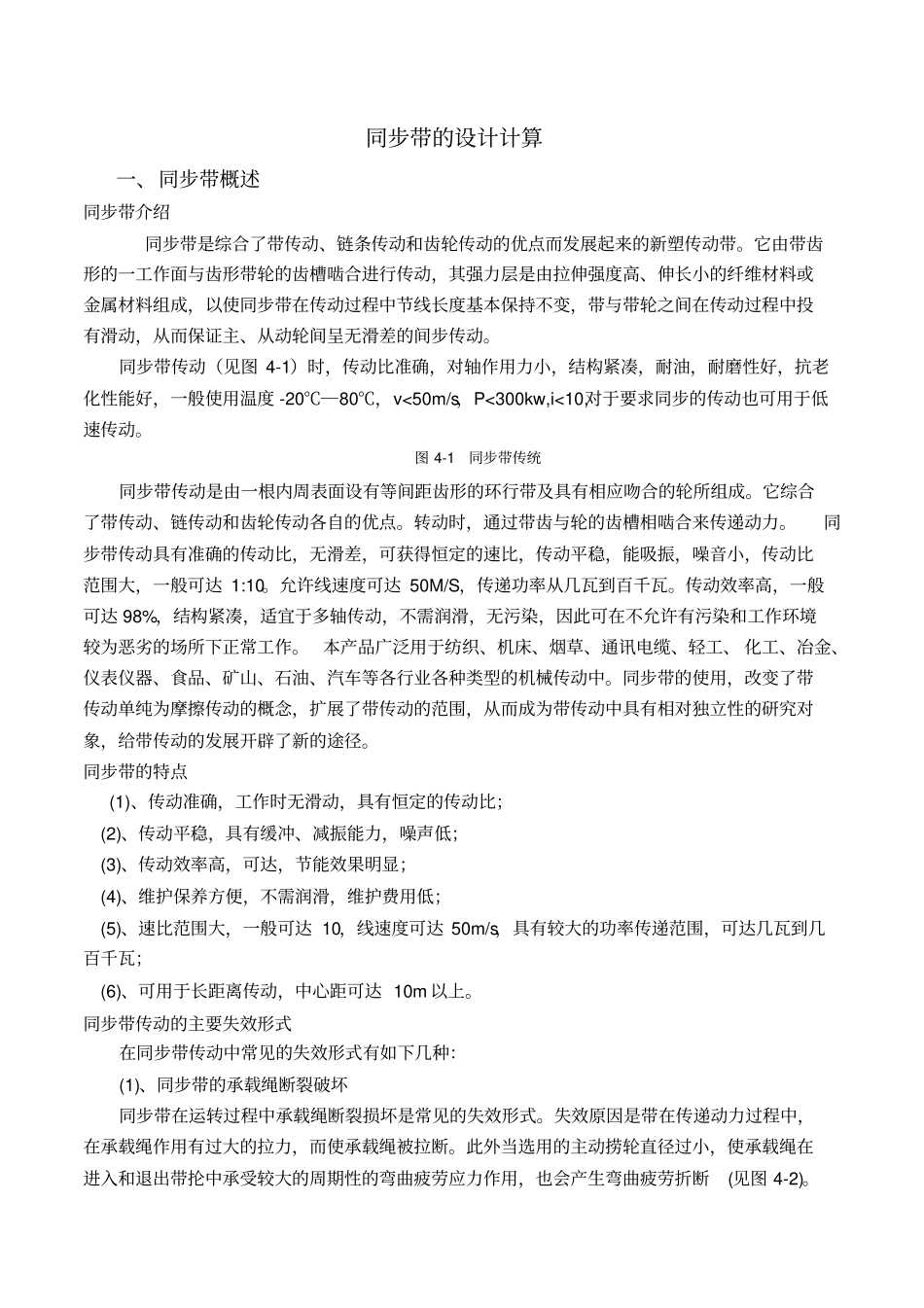

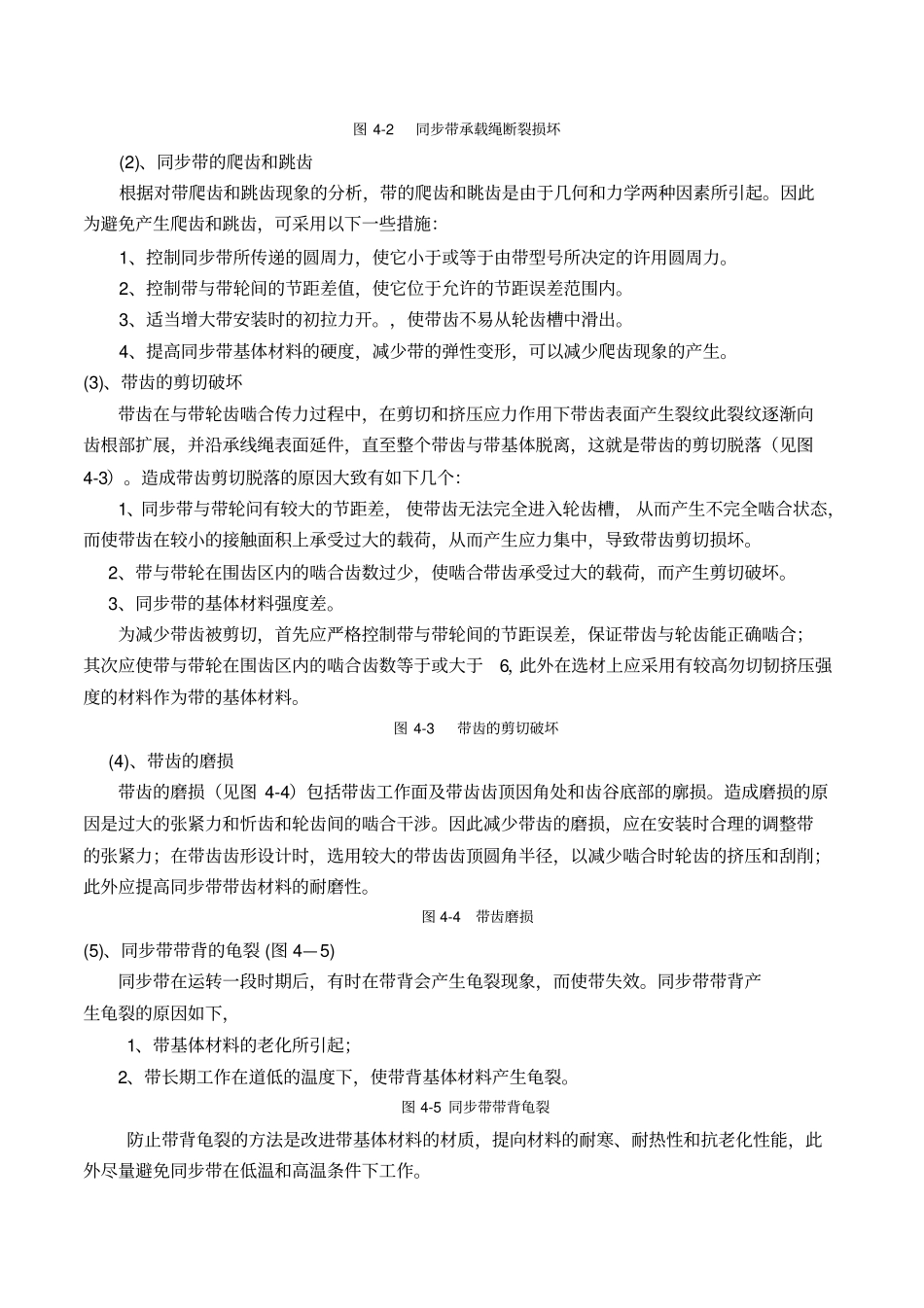

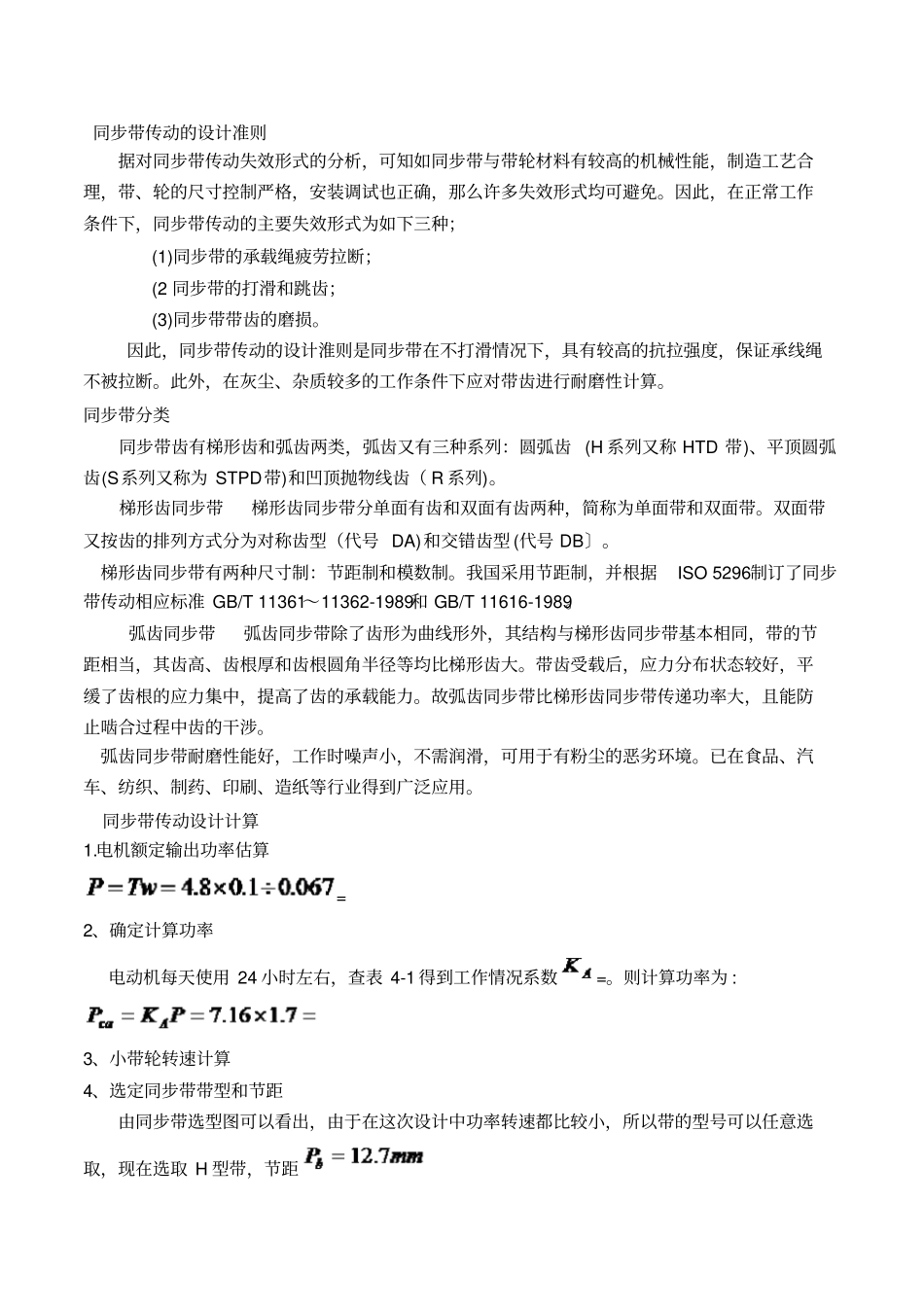

同步带的设计计算一、同步带概述同步带介绍同步带是综合了带传动、链条传动和齿轮传动的优点而发展起来的新塑传动带。它由带齿形的一工作面与齿形带轮的齿槽啮合进行传动，其强力层是由拉伸强度高、伸长小的纤维材料或金属材料组成，以使同步带在传动过程中节线长度基本保持不变，带与带轮之间在传动过程中投有滑动，从而保证主、从动轮间呈无滑差的间步传动。同步带传动（见图 4-1）时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度 -20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。图 4-1 同步带传统同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。它综合了带传动、链传动和齿轮传动各自的优点。转动时，通过带齿与轮的齿槽相啮合来传递动力。同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达 1:10。允许线速度可达 50M/S，传递功率从几瓦到百千瓦。传动效率高，一般可达 98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。 本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、 化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。同步带的使用，改变了带传动单纯为摩擦传动的概念，扩展了带传动的范围，从而成为带传动中具有相对独立性的研究对象，给带传动的发展开辟了新的途径。同步带的特点(1)、传动准确，工作时无滑动，具有恒定的传动比；(2)、传动平稳，具有缓冲、减振能力，噪声低；(3)、传动效率高，可达，节能效果明显；(4)、维护保养方便，不需润滑，维护费用低；(5)、速比范围大，一般可达 10，线速度可达 50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；(6)、可用于长距离传动，中心距可达 10m 以上。同步带传动的主要失效形式在同步带传动中常见的失效形式有如下几种：(1)、同步带的承载绳断裂破坏同步带在运转过程中承载绳断裂损坏是常见的失效形式。失效原因是带在传递动力过程中，在承载绳作用有过大的拉力，而使承载绳被拉断。此外当选用的主动捞轮直径过小，使承载绳在进入和退出带抡中承受较大的周期性的弯曲疲劳应力作用，也会产生弯曲疲劳折断(见图 4-2)。图 4-2 同步带承载绳断裂损坏(2)、同步带的爬齿和跳齿根据对带爬齿和跳齿现象的分析，带的爬齿和眺...
