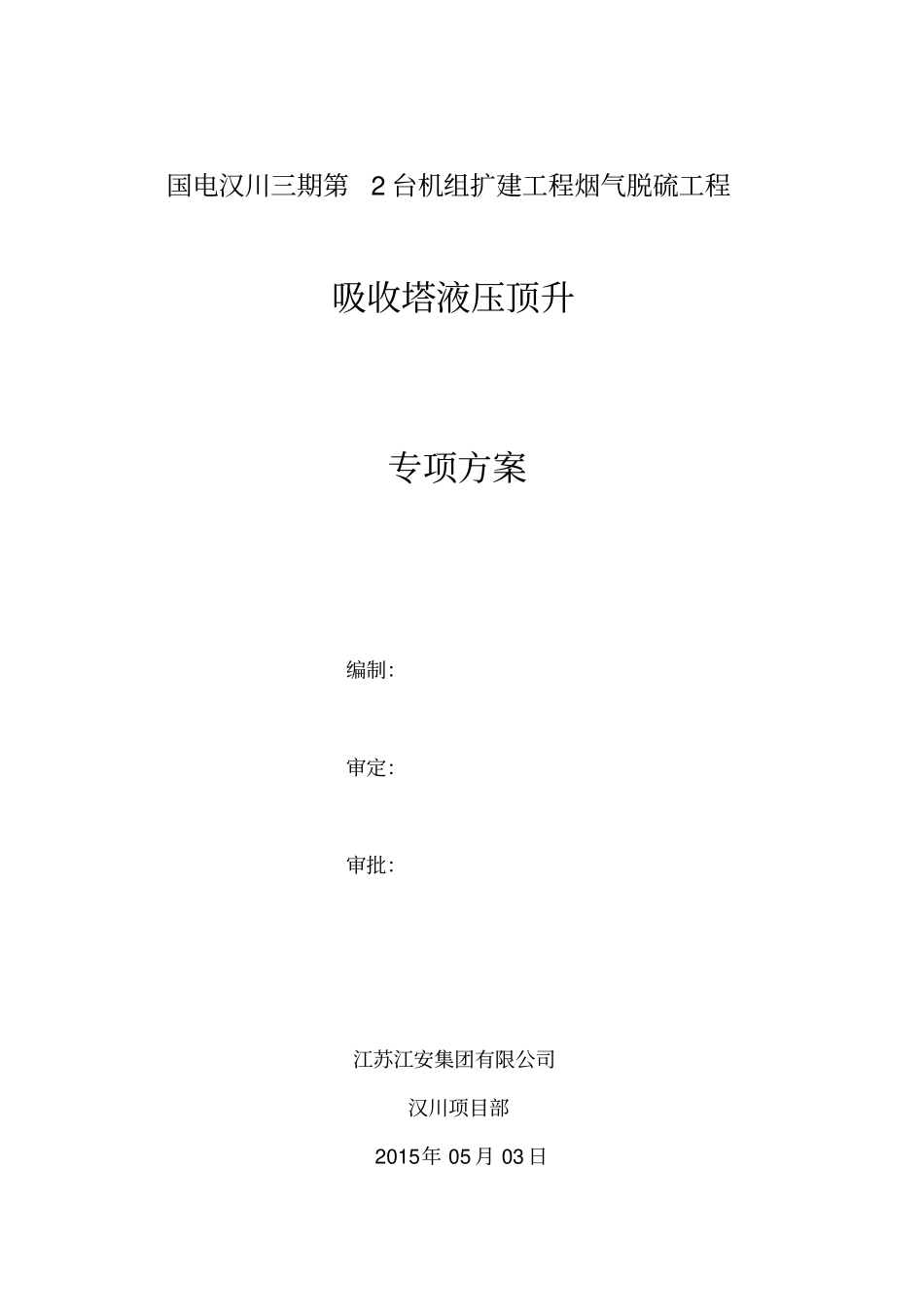

国电汉川三期第2 台机组扩建工程烟气脱硫工程吸收塔液压顶升专项方案编制：审定：审批：江苏江安集团有限公司汉川项目部2015年 05 月 03 日. . 目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、吸收塔顶升设备的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、吸收塔顶升施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6五、支撑点的受力计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11六、风载作用对塔体施工的影响程度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12七、液压顶升装置作业安全操作措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12八、应急准备与响应方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15. . 一、工程概况国电汉川三期第2 台机组扩建工程烟气脱硫工程烟气脱硫装置，其中吸收塔按一炉一塔方式配置。吸收塔外形为圆柱状、平底、锥顶罐体，吸收塔内径为21m ,总高度约 55.336m，重约 903t。筒体由 30 层钢板组成，厚度为10、12、14、16、18、20mm。筒体外部水平布置多层环形圈和垂直布置多条竖向加强肋。筒体内部设有喷淋器及管道支撑梁、除雾器支撑梁及挡板、 除雾器、 喷淋管道和搅拌器等设备。吸收塔采用SQD 型松卡式千斤顶液压提升设备，逐层倒装完成。二、编制依据1、电力建设安全工作规程第 1 部分：火力发电厂(DL5009.1— 2002)2、建筑机械使用安全技术规程（JGJ33-2001）3、SQD 型松卡式千斤顶液压提升设备使用技术要求4、《临时施工用电》 JGJ46-20055、电厂三期施工安全技术要求三、吸收塔顶升设备的选择1、设备特点1.1 SQD 型松卡式千斤顶液压提升平稳、安全、可靠。由于采用液压统一控制，并且可以进行单个或局部（几个）的调整，因而整个提升过程比较平稳。松卡式千斤顶自身的结构特点， 决定了其自锁性良好， 不会因停电而造成塔体下滑，液压提升过程安全可靠。1.2施工质量有保证。因松卡式千斤顶具有可调（微降）功能，提升高度可以较精确的控制， 塔体环缝组对时， 能够有效控制环缝组对间隙，因而塔体的焊接质量有保证。. . 1.3设备便于操作，施工环境好，功效高。1.4工期短、成本低、经济效益好。由于成套设备的现代化程度高，提升速度快，因而施工成本低， 经济效益好。 该项技术确实具有方便集中控制、操作简便、安全可靠（不下坠）、精确控制焊缝间隙和重物提升杆高度的优点，可确保工程质量，同时可以节省劳动力、降低成...
