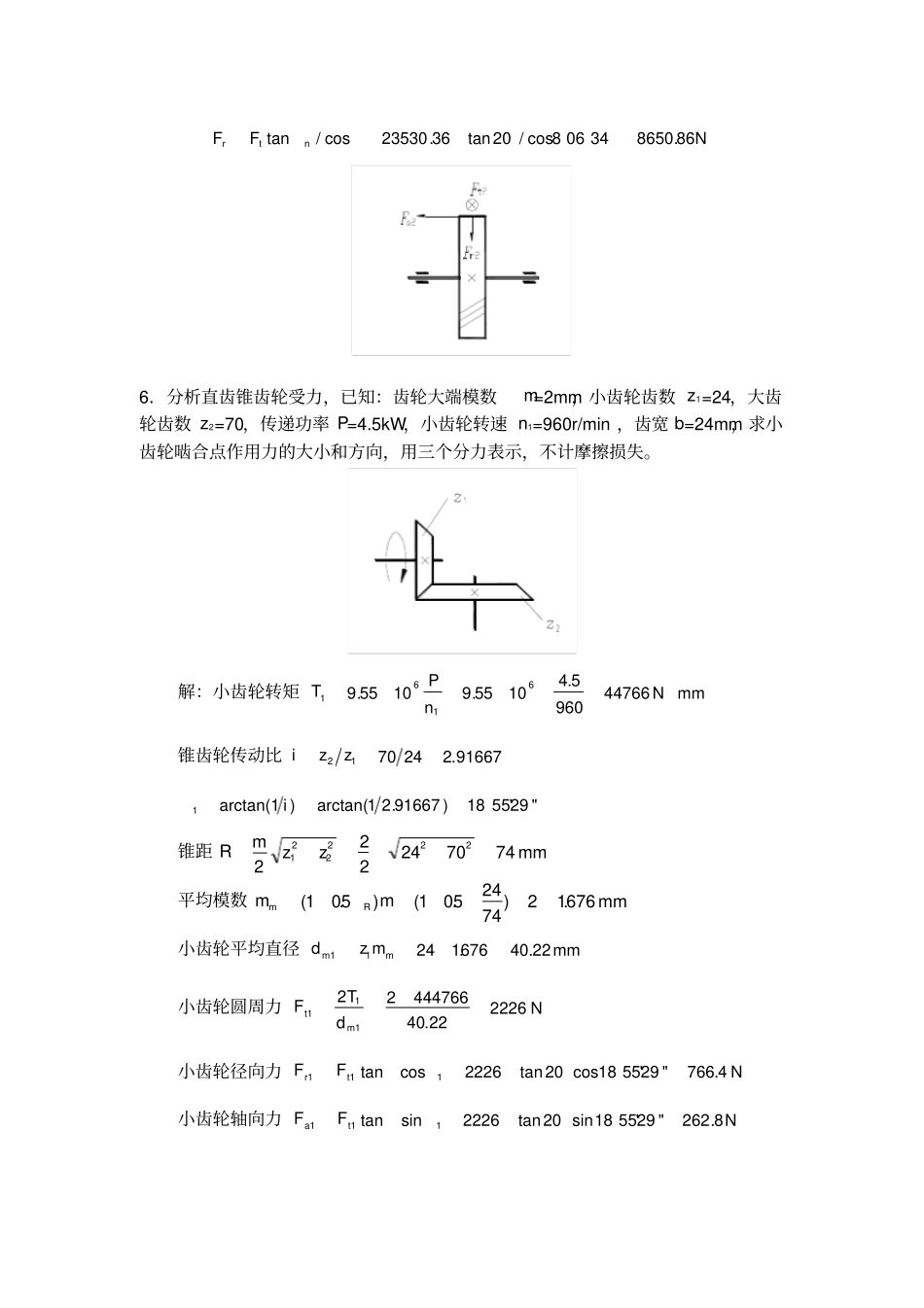

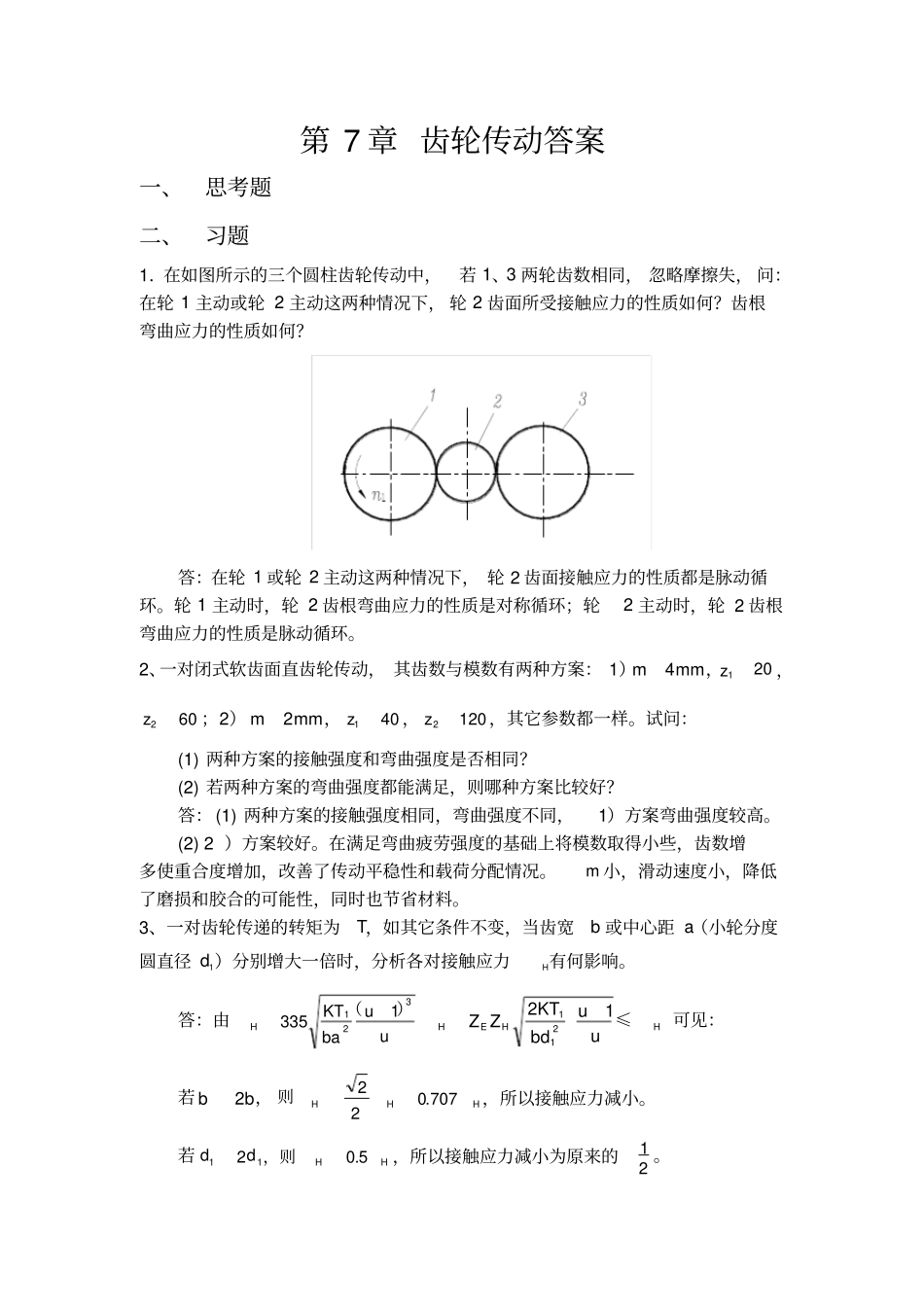

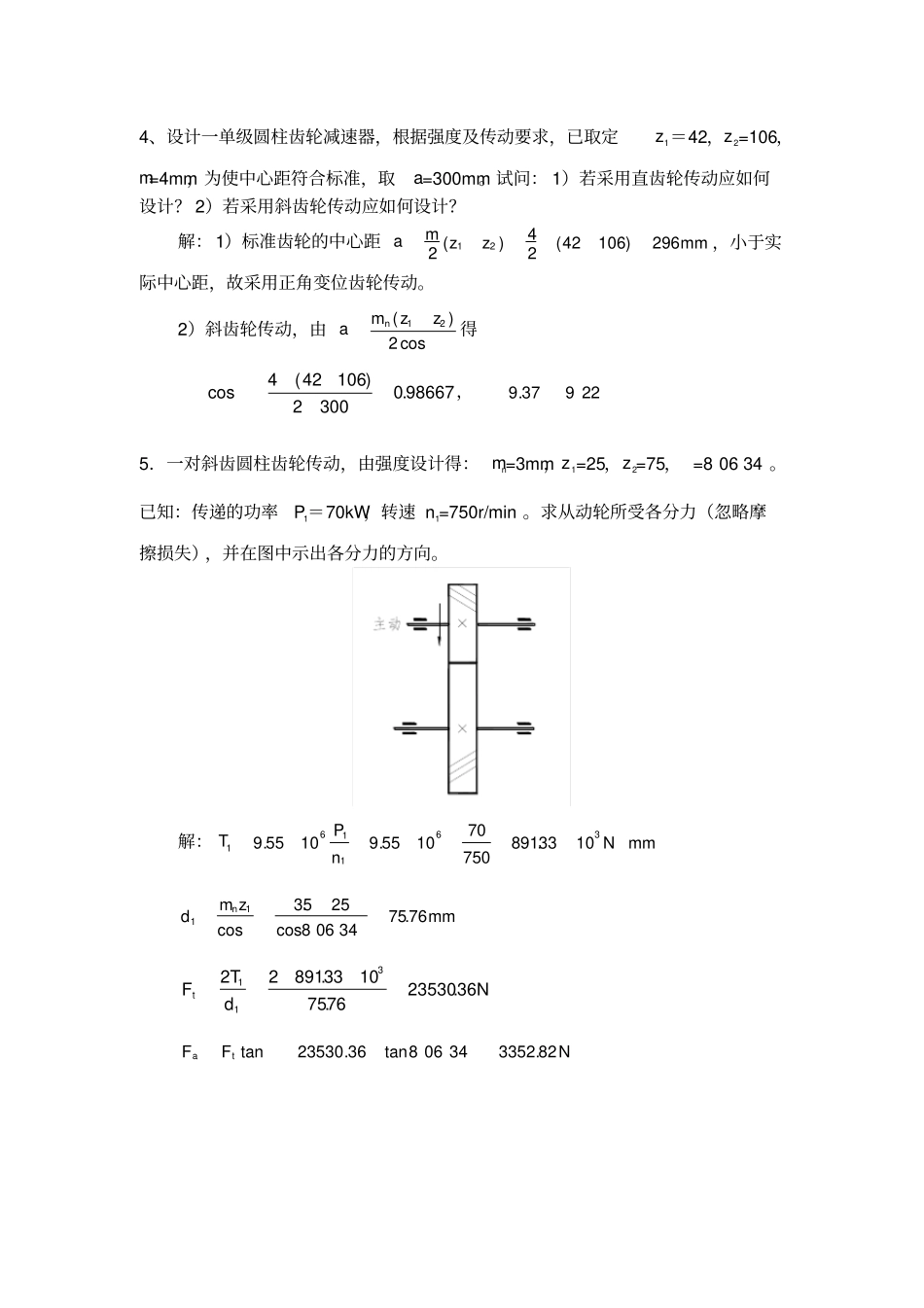

第 7 章 齿轮传动答案一、思考题二、习题1．在如图所示的三个圆柱齿轮传动中，若 1、3 两轮齿数相同， 忽略摩擦失， 问：在轮 1 主动或轮 2 主动这两种情况下， 轮 2 齿面所受接触应力的性质如何？齿根弯曲应力的性质如何？答：在轮 1 或轮 2 主动这两种情况下， 轮 2 齿面接触应力的性质都是脉动循环。轮 1 主动时，轮 2 齿根弯曲应力的性质是对称循环；轮2 主动时，轮 2 齿根弯曲应力的性质是脉动循环。2、一对闭式软齿面直齿轮传动， 其齿数与模数有两种方案： 1）mmm4，201z，602z；2）mmm2，401z，1202z，其它参数都一样。试问：(1) 两种方案的接触强度和弯曲强度是否相同？(2) 若两种方案的弯曲强度都能满足，则哪种方案比较好？答： (1) 两种方案的接触强度相同，弯曲强度不同，1）方案弯曲强度较高。(2) 2 ）方案较好。在满足弯曲疲劳强度的基础上将模数取得小些，齿数增多使重合度增加，改善了传动平稳性和载荷分配情况。m 小，滑动速度小，降低了磨损和胶合的可能性，同时也节省材料。3、一对齿轮传递的转矩为T，如其它条件不变，当齿宽b 或中心距 a（小轮分度圆直径 d1）分别增大一倍时，分析各对接触应力H有何影响。答：由uubaKT321H1335）（HEHHZ ZKTbduu21112≤可见：若 bb2 ， 则HHH220 707.，所以接触应力减小。若 dd1120 5，则HH.，所以接触应力减小为原来的12 。4、设计一单级圆柱齿轮减速器，根据强度及传动要求，已取定z1＝42，z2=106，m=4mm，为使中心距符合标准，取a=300mm。试问： 1）若采用直齿轮传动应如何设计？ 2）若采用斜齿轮传动应如何设计？解： 1）标准齿轮的中心距 am zz2424210629612()()mm ，小于实际中心距，故采用正角变位齿轮传动。2）斜齿轮传动，由 amzzn()cos122得cos().44210623000 98667，9 379 22.5．一对斜齿圆柱齿轮传动，由强度设计得： mn=3mm，z1=25，z2=75， =8 06 34 。已知：传递的功率P1＝70kW，转速 n1=750r/min 。求从动轮所受各分力（忽略摩擦损失），并在图中示出各分力的方向。解： TPn1611639 55109 5510707508913310...Nmmdm z1135258 06 347576ncosmm.cos.FTdt22891331075762353036113...NFFatNtan.tan.23530 368 06 343352 82FFrtnNtan/ cos.tan/ cos.23530 36208 06 348650 866．分析直齿锥齿轮受力，已知：齿轮大端模数m=2mm，小齿轮齿数 z1=24，大齿轮齿数 z2=70，传递功率 P=4.5kW，小齿...
