唐山开城变频器ZJT-MSC说明书4Q祥解VIP免费

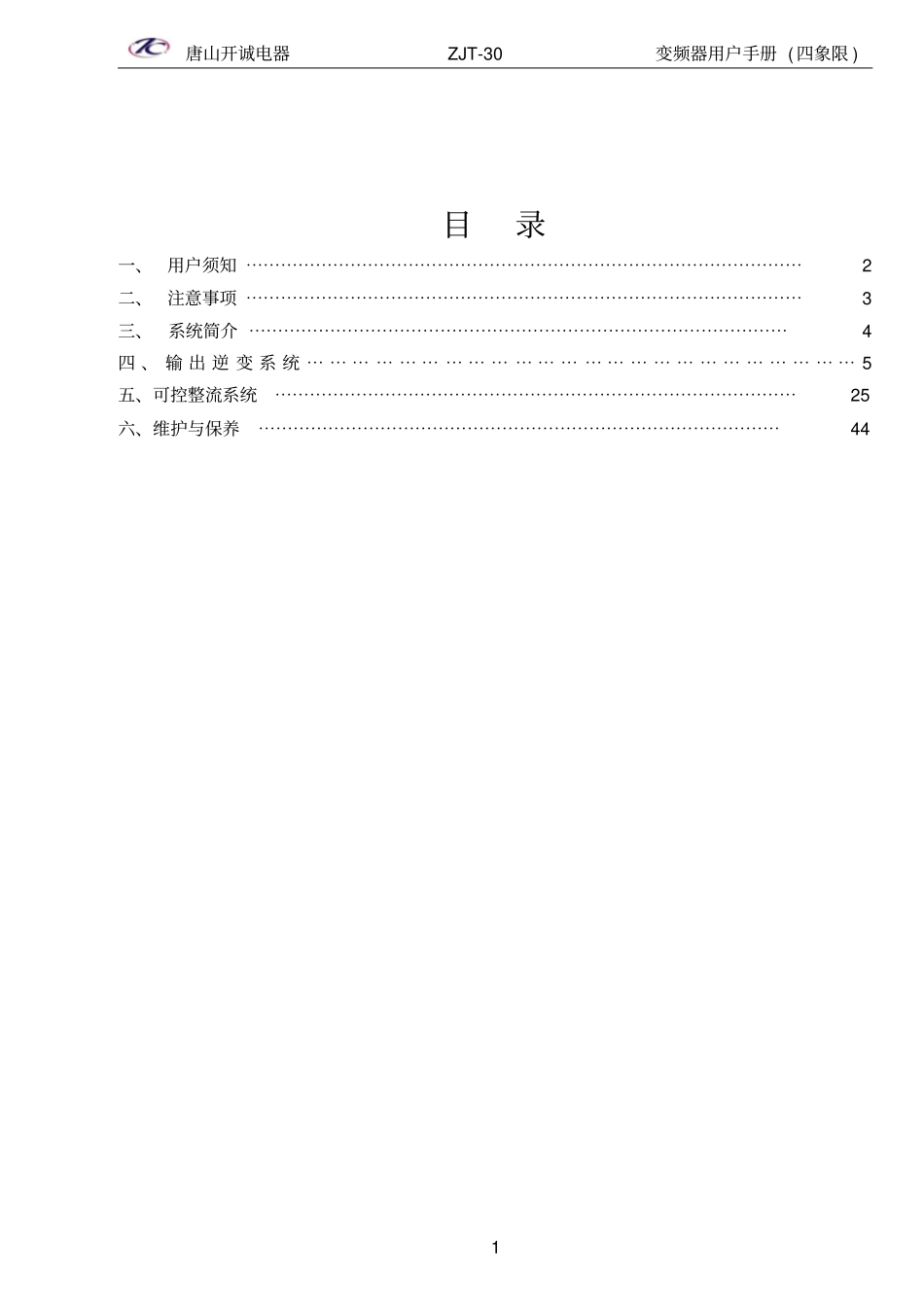

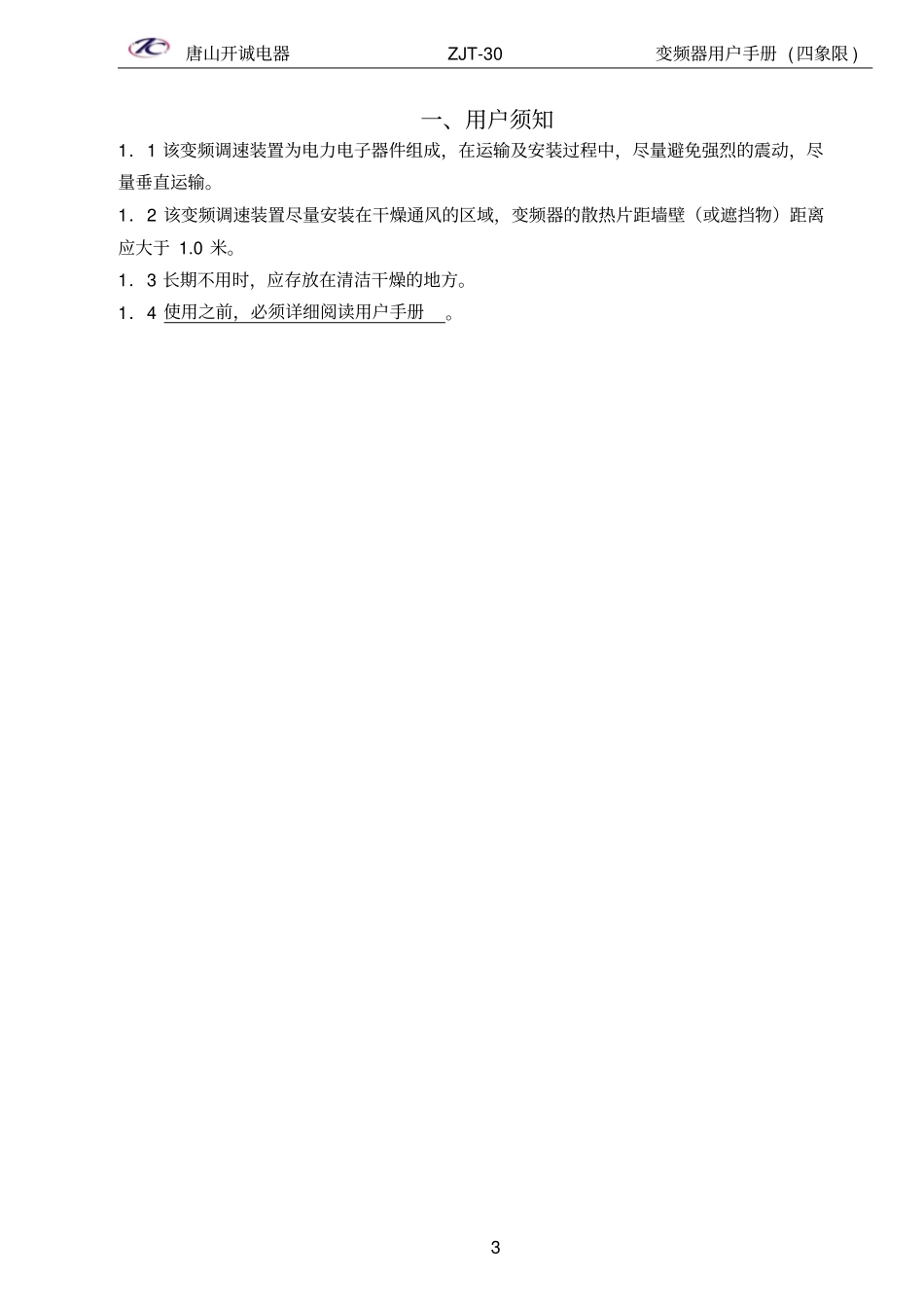

唐山开诚电器 ZJT-30变频器用户手册 ( 四象限 )1 目录一、用户须知 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、注意事项 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、系统简介 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四 、 输 出 逆 变 系 统 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 5五、可控整流系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25六、维护与保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44唐山开诚电器 ZJT-30变频器用户手册 ( 四象限 )2 唐山开诚电器 ZJT-30变频器用户手册 ( 四象限 )3 一、用户须知1．1 该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。1．2 该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于 1.0 米。1．3 长期不用时，应存放在清洁干燥的地方。1．4 使用之前，必须详细阅读用户手册。唐山开诚电器 ZJT-30变频器用户手册 ( 四象限 )4 唐山开诚电器 ZJT-30变频器用户手册 ( 四象限 )5 二、注意事项2.1 变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。2.2 设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖” 。（注：本安接线腔不受此限制）2.3 外壳应接地良好。2.4 电源接线隔爆腔在接线时请注意按图接线,不得接错。2.5 装置防爆主腔内进行操作时，手上必须带接地导线或静电环。2.6 装置电源 R、S、T 停电以后 5 分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。停电以后1 分钟内禁止再次给电。2.7 负载运行过程中尽量减少瞬时停电次数。2.8 禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。2.9 测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。2.10 变频器安装应远离大容...
