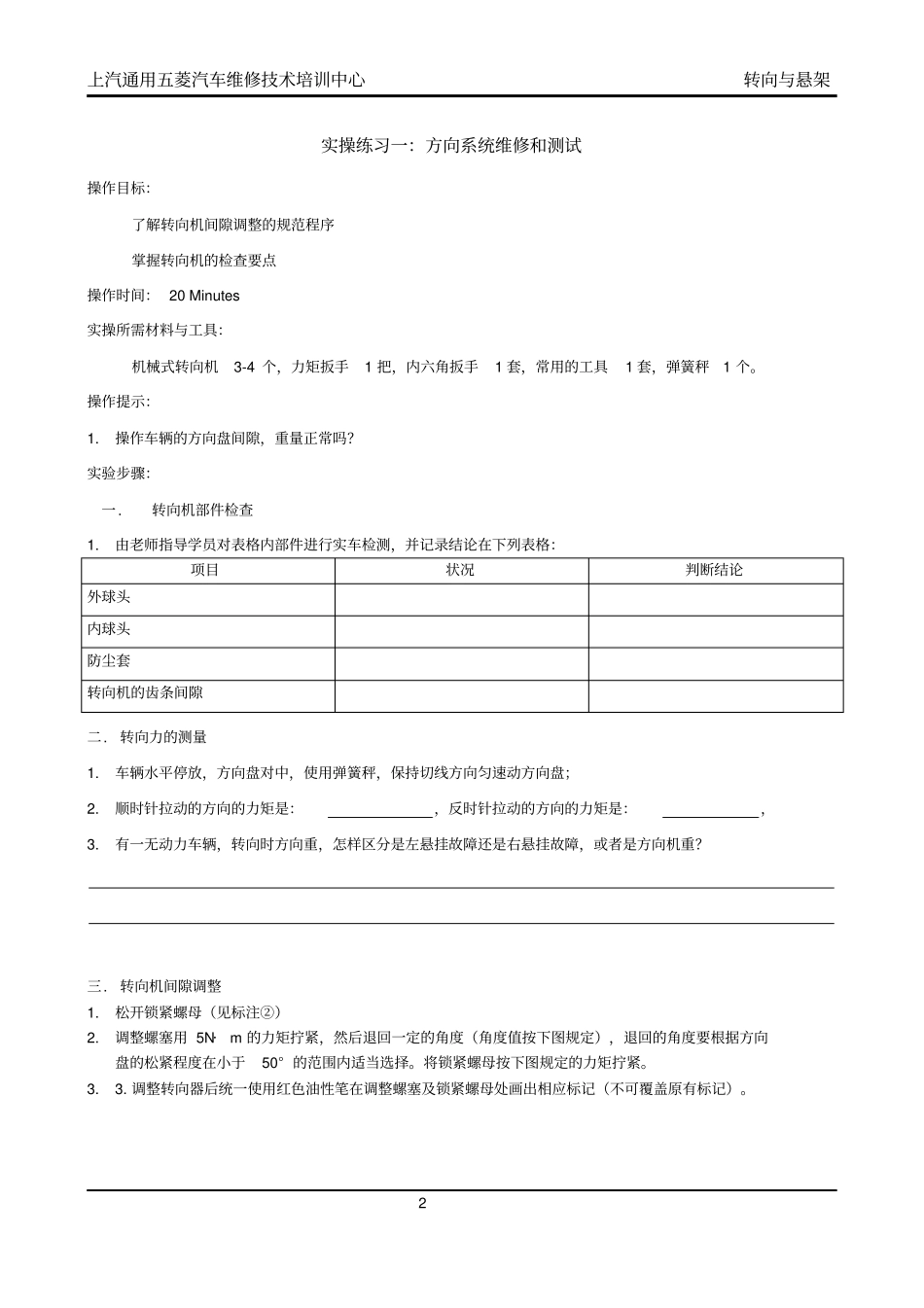

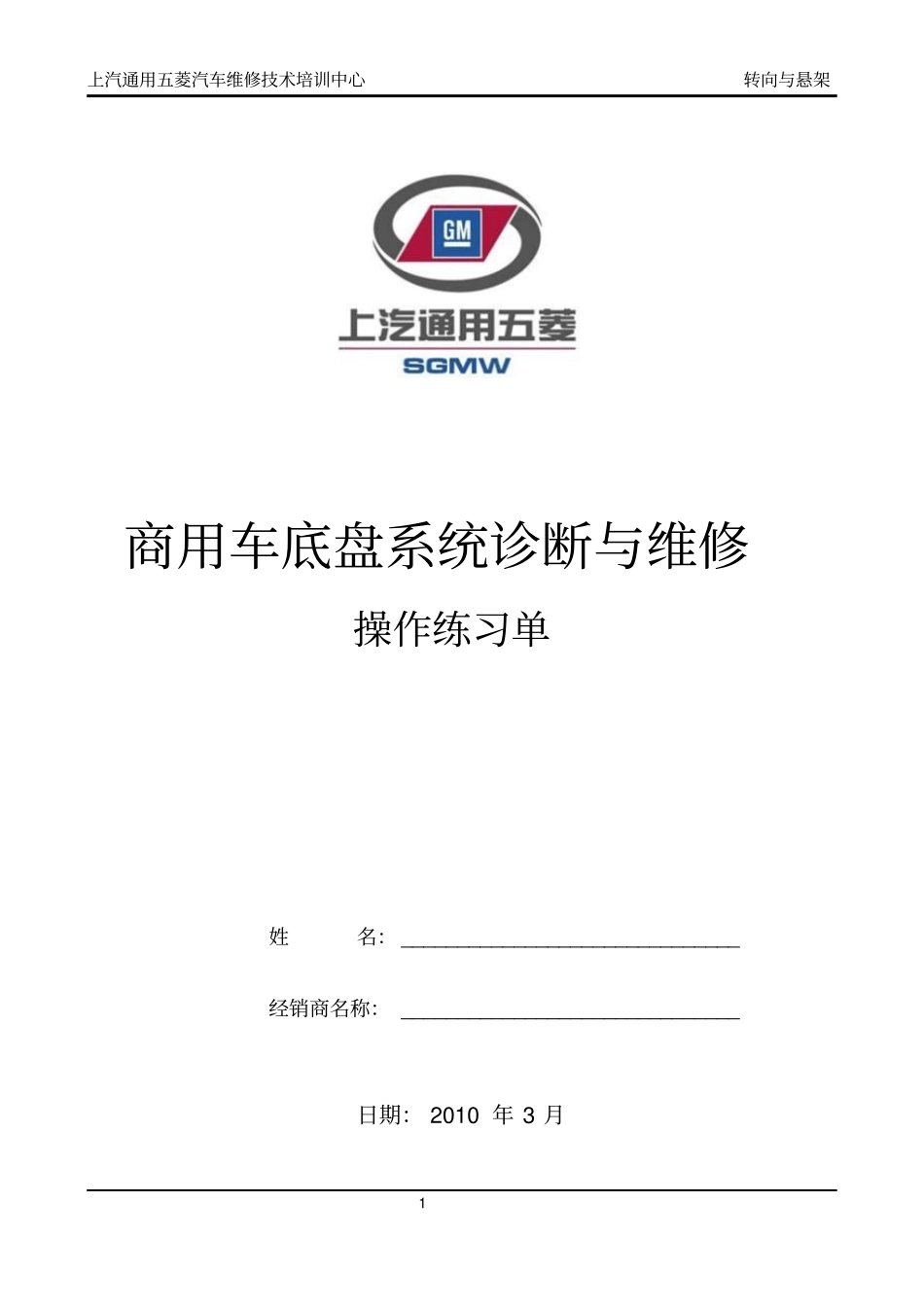

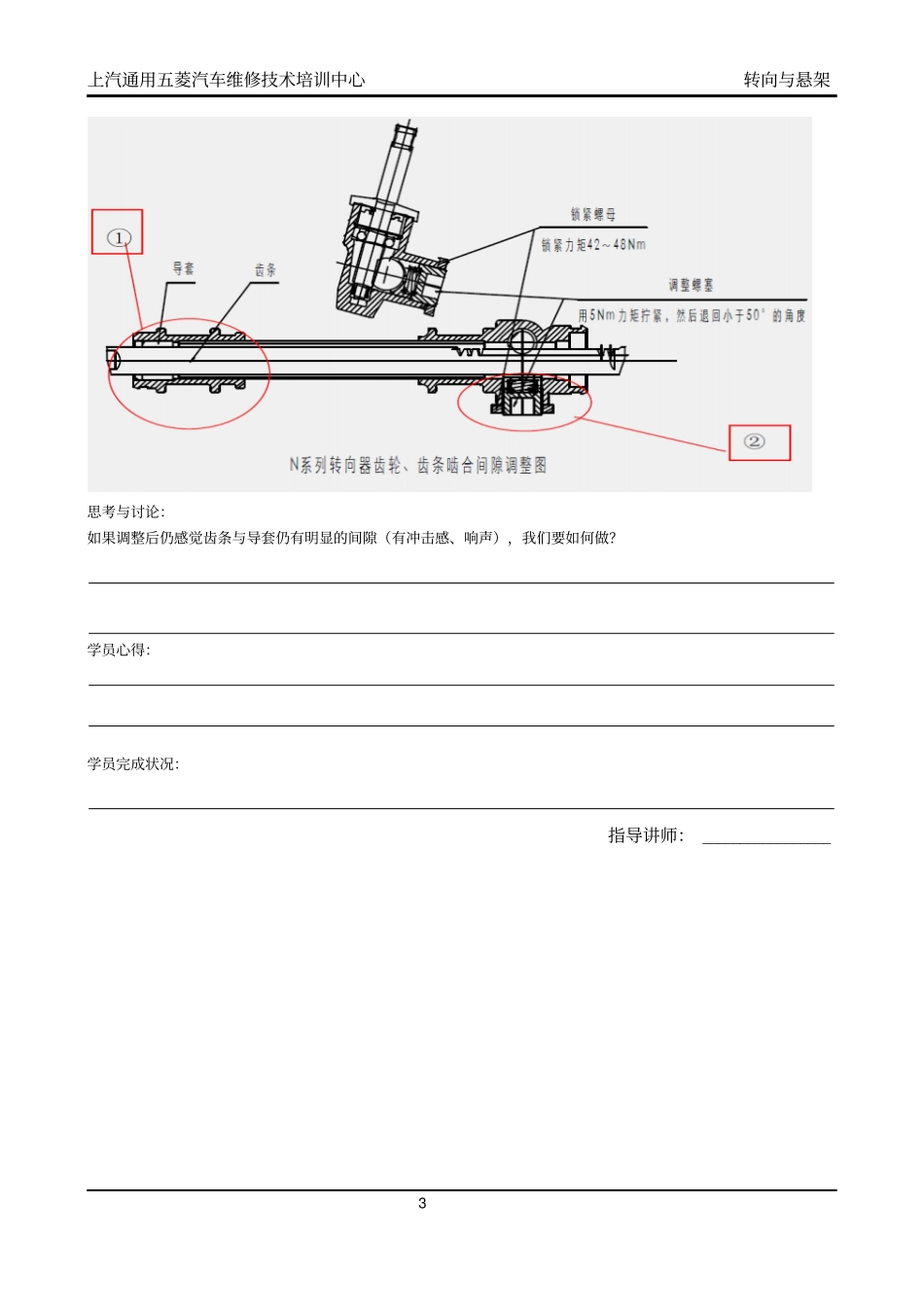

上汽通用五菱汽车维修技术培训中心转向与悬架1商用车底盘系统诊断与维修操作练习单姓名： ______________________________ 经销商名称： ______________________________ 日期： 2010 年 3 月上汽通用五菱汽车维修技术培训中心转向与悬架2实操练习一：方向系统维修和测试操作目标：了解转向机间隙调整的规范程序掌握转向机的检查要点操作时间： 20 Minutes 实操所需材料与工具：机械式转向机3-4 个，力矩扳手1 把，内六角扳手1 套，常用的工具1 套，弹簧秤1 个。操作提示：1.操作车辆的方向盘间隙，重量正常吗？实验步骤：一. 转向机部件检查1.由老师指导学员对表格内部件进行实车检测，并记录结论在下列表格：项目状况判断结论外球头内球头防尘套转向机的齿条间隙二. 转向力的测量1.车辆水平停放，方向盘对中，使用弹簧秤，保持切线方向匀速动方向盘；2.顺时针拉动的方向的力矩是：，反时针拉动的方向的力矩是：，3.有一无动力车辆，转向时方向重，怎样区分是左悬挂故障还是右悬挂故障，或者是方向机重？三. 转向机间隙调整1. 松开锁紧螺母（见标注②）2.调整螺塞用 5N·m 的力矩拧紧，然后退回一定的角度（角度值按下图规定），退回的角度要根据方向盘的松紧程度在小于50° 的范围内适当选择。将锁紧螺母按下图规定的力矩拧紧。3.3. 调整转向器后统一使用红色油性笔在调整螺塞及锁紧螺母处画出相应标记（不可覆盖原有标记）。上汽通用五菱汽车维修技术培训中心转向与悬架3思考与讨论：如果调整后仍感觉齿条与导套仍有明显的间隙（有冲击感、响声），我们要如何做？学员心得：学员完成状况：指导讲师： _________________ 上汽通用五菱汽车维修技术培训中心转向与悬架4实操练习二：助力转向压力测试操作目标：了解液压助力转向系统压力测试的程序能根据测试结果对助力转向系统进行一些故障判断操作时间： 50 Minutes 实操所需材料与工具：带 ABS的鸿途或荣光或宏光1 辆，压力测试工具DW310-030A 1个，常用的工具1 套，液压助力油1升操作提示：当不转动方向盘时油压为多少？实验步骤：1． 检查储液壶的油面高度和油泵驱动皮带的张紧度；2． 在油泵出油口与转向器进油口之间安装一个液压检测仪 DW310-030A；3． 将换档杆拨到空档位置，拉上手刹；4． 完全打开检测仪阀门；5． 启动发动机并怠速；6． 从一个极限位置到另一个极限位置，数次转动方向盘，使转向油升温，并保持在正常工作温度；7． 完全关闭检...
