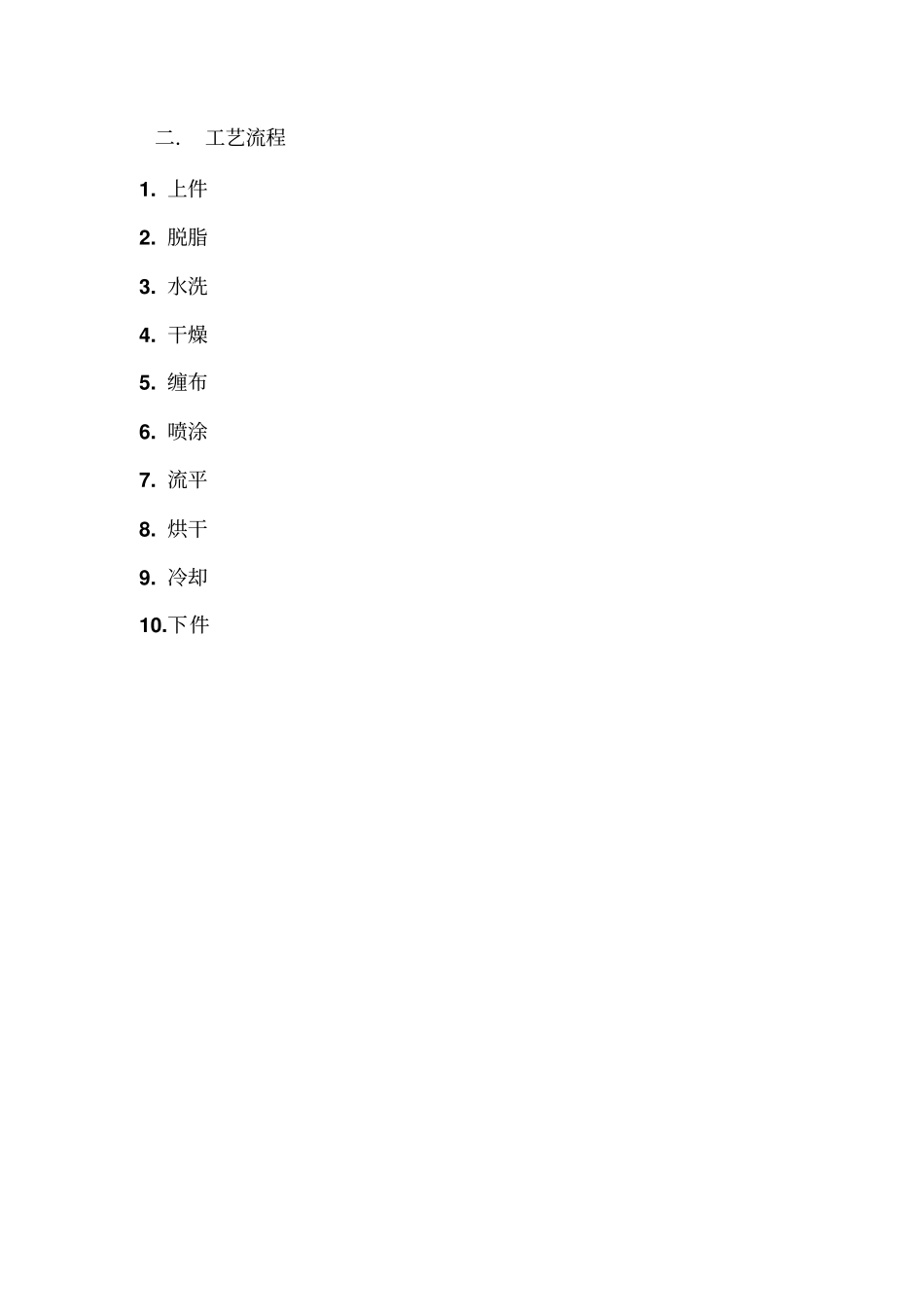

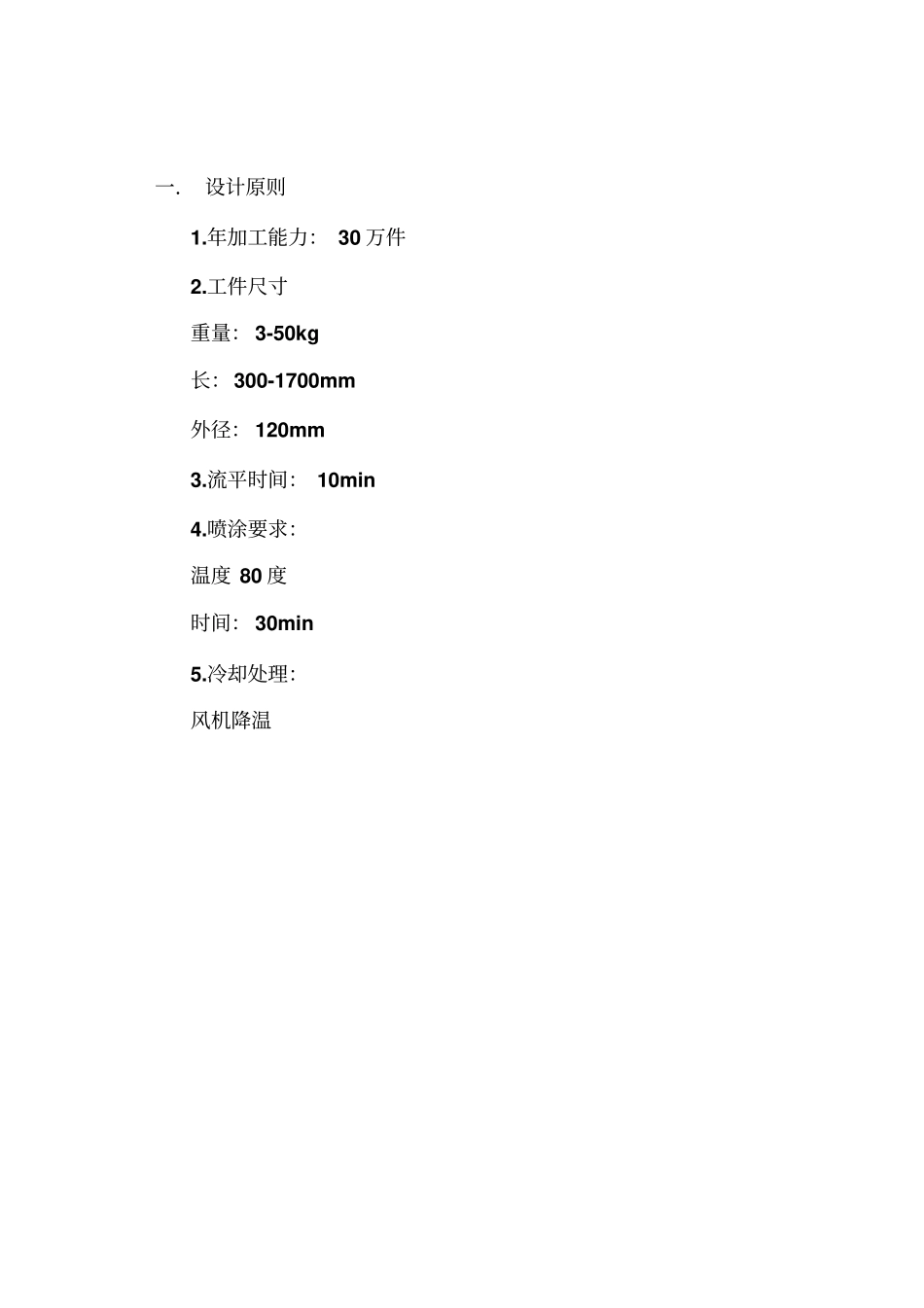

涂装生产线设计方案目录一、设计原则二、生产线工艺流程三、生产线设备的组成一) 喷淋式前处理二) 水份烘干通道三) 喷涂设备的配置四) 流平五) 烘干室六) 冷却七）悬挂输送系统一． 设计原则1.年加工能力： 30 万件2.工件尺寸重量： 3-50kg 长：300-1700mm 外径： 120mm 3.流平时间： 10min 4.喷涂要求：温度 80 度时间： 30min 5.冷却处理：风机降温二． 工艺流程1. 上件2. 脱脂3. 水洗4. 干燥5. 缠布6. 喷涂7. 流平8. 烘干9. 冷却10.下件三． 生产设备的组成一） . 喷淋前处理1.工件入口： 2. 设备壳体3.通风装置4.悬链保护装置5.喷淋系统6.人员检修门7.槽内加热装置8.槽内沉淀过滤装置9.回流装置10.槽外加热装置11.水箱若定脱脂时间为5 分钟水洗时间为5 分钟则脱脂室长5×0.5=2.5m=2500mm 水洗室长 5×0.5=2.5m=2500mm 下图为网上喷淋公司提供的一般数据取b=400 h=1700 则W=400+300+(120+30) ×2=1300mm H=2900mm 入口、出口长都为1000mm 则L=1000+2500+2500+1000=7000mm 下表为喷淋支管的尺寸规格表喷淋支管选DN32 涂料喷嘴口径与涂料喷出量关系喷嘴型号选193-Z43 喷淋系统风机选择由计算得通风量为3042m3/h 可取电机 4-79 No 4A 加热装置的选择内置式波纹管换热器原因 :占用空间小、不易生成结渣直接与槽液接触换热效果好计算得热损耗量为207073.1k cal/h 选 30 万大卡燃烧机加热器换热面积为4 平方米内置自动温控仪和温度显示系统各一套槽体设计材料选择槽体需具备耐腐蚀性,同时需具备一定的刚度和强度, 槽体材料选SUS304 尺寸大小因为循环泵选立式液下泵,安在槽体上边,需预留出 800mm 的空间W=1300+800-100=2000mm 定 H=1000mm 脱脂槽尺寸设计为2500×2000×1000mm 水洗槽尺寸设计为2500×2000×1000mm 液槽过滤网：不锈钢过滤网保温层：内外板之间填有50mm 厚的岩棉保喷淋前处理需淌水板分段，减少相邻的不同工艺段之间串液。排风管道采用插接形式二） 水分烘干通道烘干通道内径尺寸若定 干燥时间为15min 则 链条总领过长度0.5×15=7.5m=7500mm 通道定L=2000mm W=1500mm H=5000mm 风机的选择设每分钟换气4 次，则流量为 5×1.5×2.5×4× 60=2250 立方米 / 小时4-72 离心风机参数则选风机型号为4-72-2.8A 流量为 1131-2856 立方米 / 小时W=1.5KW 可自然风干或加热风干若加热风干则与烘干室类似三） 、喷涂装置的配置喷涂室设置为人工喷漆喷...
