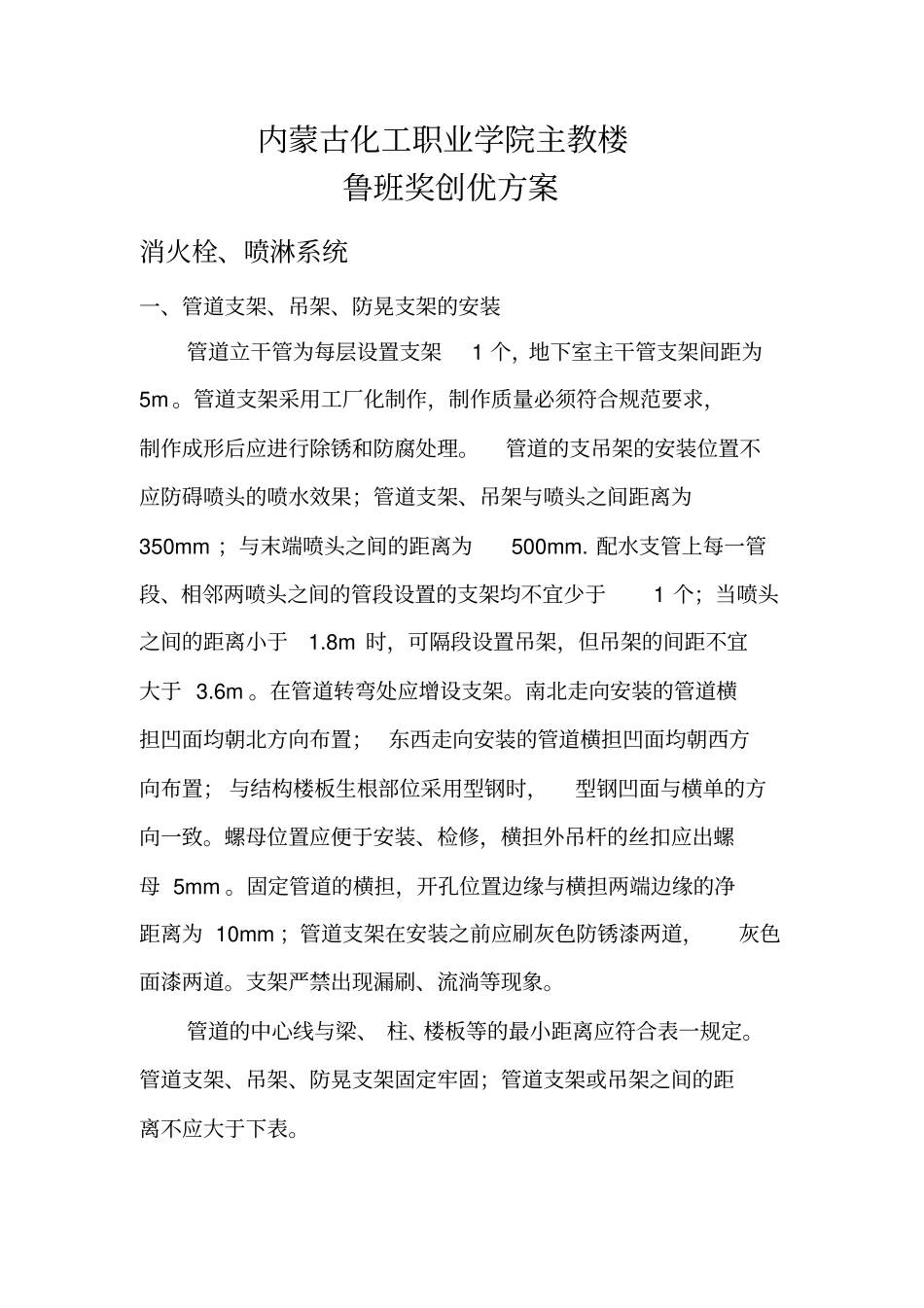

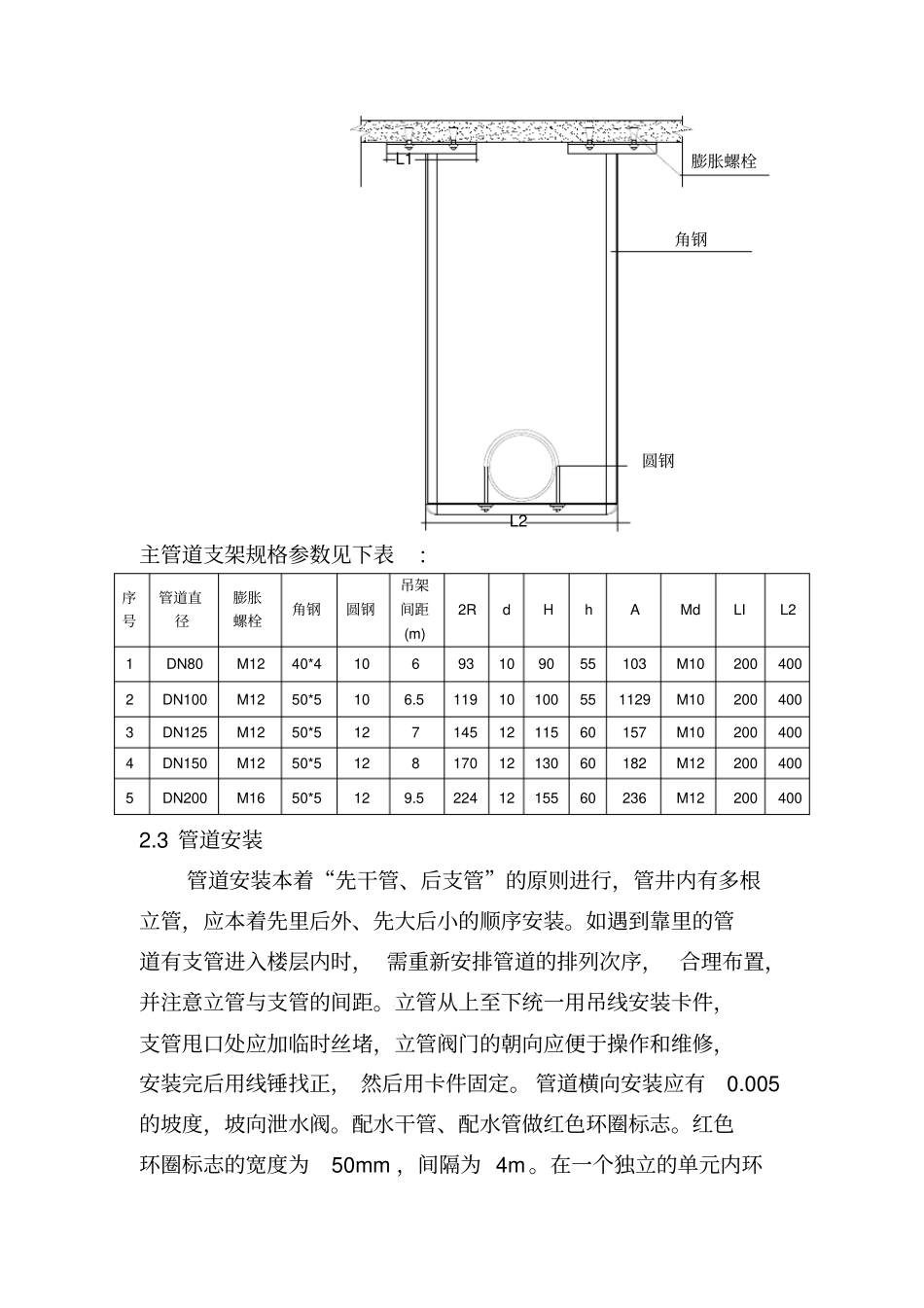

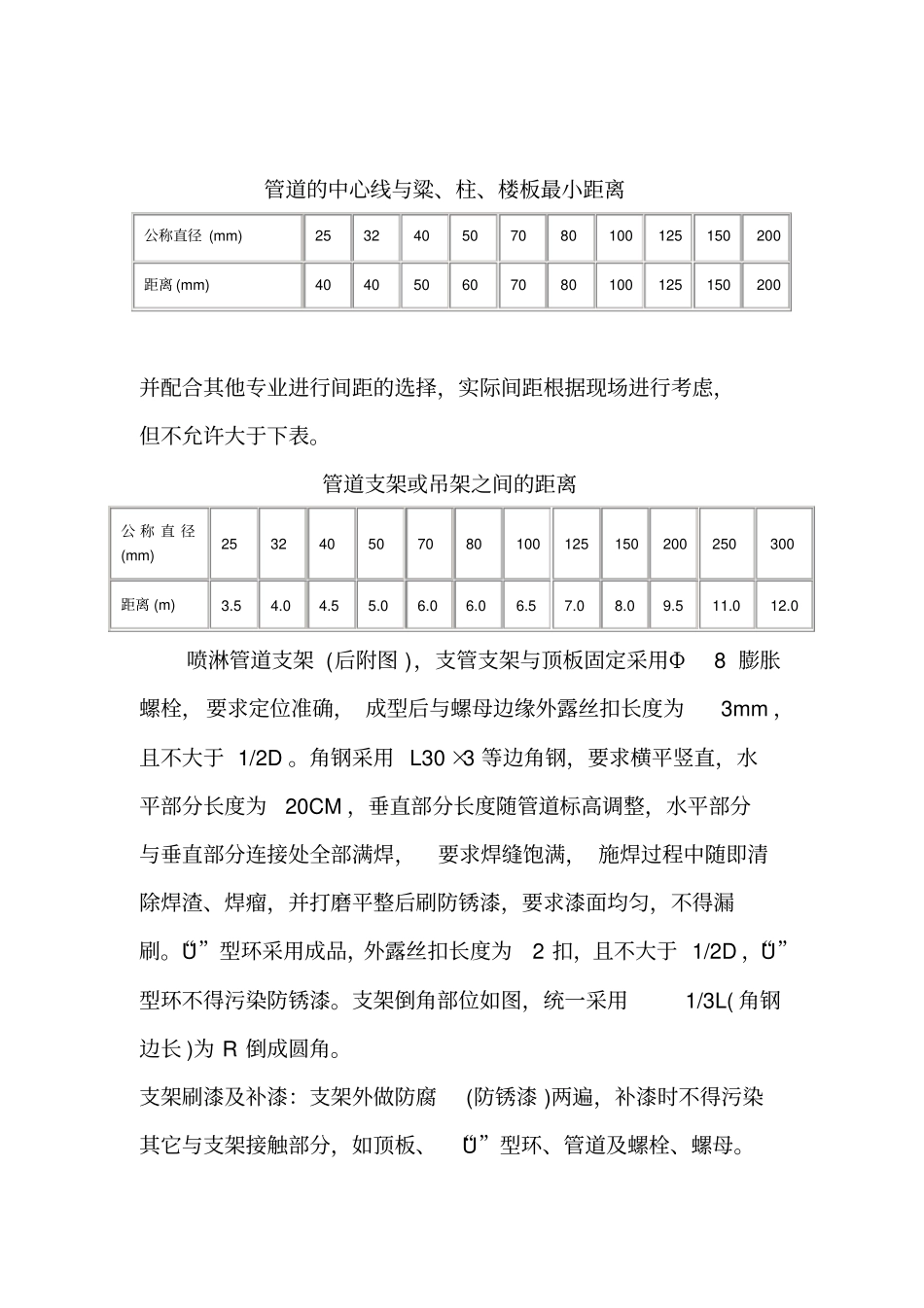

内蒙古化工职业学院主教楼鲁班奖创优方案消火栓、喷淋系统一、管道支架、吊架、防晃支架的安装管道立干管为每层设置支架1 个，地下室主干管支架间距为5m 。管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。管道的支吊架的安装位置不应防碍喷头的喷水效果；管道支架、吊架与喷头之间距离为350mm ；与末端喷头之间的距离为500mm. 配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于1 个；当喷头之间的距离小于1.8m 时，可隔段设置吊架，但吊架的间距不宜大于 3.6m 。在管道转弯处应增设支架。南北走向安装的管道横担凹面均朝北方向布置； 东西走向安装的管道横担凹面均朝西方向布置； 与结构楼板生根部位采用型钢时，型钢凹面与横单的方向一致。螺母位置应便于安装、检修，横担外吊杆的丝扣应出螺母 5mm 。固定管道的横担，开孔位置边缘与横担两端边缘的净距离为 10mm ；管道支架在安装之前应刷灰色防锈漆两道，灰色面漆两道。支架严禁出现漏刷、流淌等现象。管道的中心线与梁、 柱、楼板等的最小距离应符合表一规定。管道支架、吊架、防晃支架固定牢固；管道支架或吊架之间的距离不应大于下表。管道的中心线与粱、柱、楼板最小距离公称直径 (mm) 25 32 40 50 70 80 100 125 150 200 距离 (mm) 40 40 50 60 70 80 100 125 150 200 并配合其他专业进行间距的选择，实际间距根据现场进行考虑，但不允许大于下表。管道支架或吊架之间的距离公 称 直 径(mm) 25 32 40 50 70 80 100 125 150 200 250 300 距离 (m) 3.5 4.0 4.5 5.0 6.0 6.0 6.5 7.0 8.0 9.5 11.0 12.0 喷淋管道支架 (后附图 )，支管支架与顶板固定采用Φ8 膨胀螺栓，要求定位准确， 成型后与螺母边缘外露丝扣长度为3mm ，且不大于 1/2D 。角钢采用 L30 ×3 等边角钢，要求横平竖直，水平部分长度为20CM ，垂直部分长度随管道标高调整，水平部分与垂直部分连接处全部满焊，要求焊缝饱满， 施焊过程中随即清除焊渣、焊瘤，并打磨平整后刷防锈漆，要求漆面均匀，不得漏刷。“U”型环采用成品，外露丝扣长度为2 扣，且不大于 1/2D ，“U”型环不得污染防锈漆。支架倒角部位如图，统一采用1/3L( 角钢边长 )为 R 倒成圆角。支架刷漆及补漆：支架外做防腐(防锈漆 )两遍，补漆时不得污染其它与支架接触部分，如顶板、 “U”型环、管道及螺栓、螺母。L...
