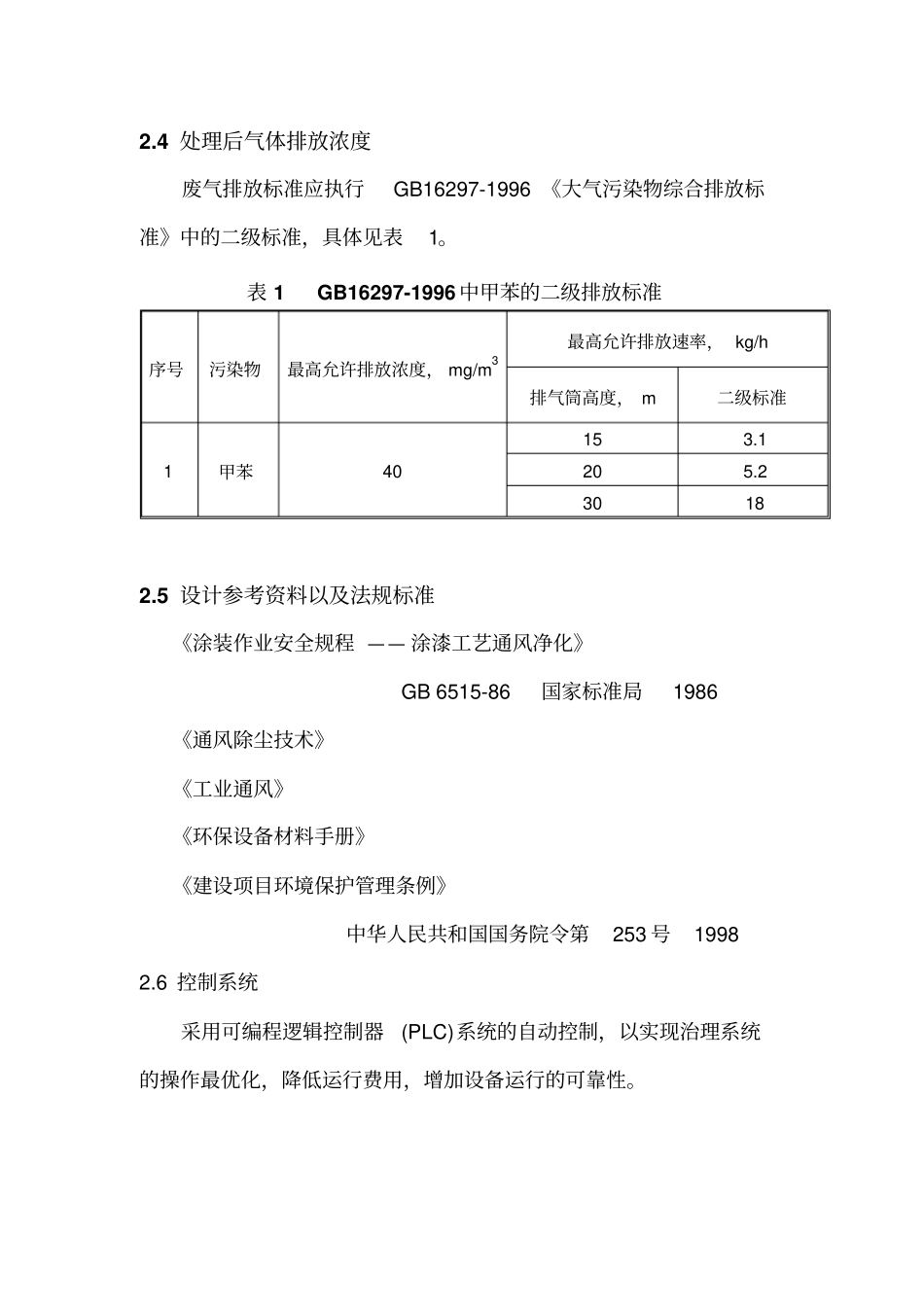

喷漆废气处理设计方案1. 概述喷漆车间在生产过程中排放出大量的涂层烘干废气，废气中含有较高浓度的甲苯。 该废气若不经处理直接排入大气，不仅会污染周围的环境，而且导致了极大的原物料消耗，同时对企业的形象也会造成一定的影响，为此，必须进行处理。杭州一达环保技术咨询有限公司根据现场调查和研究分析， 就涂层废气中的甲苯治理和回收工艺制定可行性方案， 以供企业和环保管理部门参考，为今后工程的正式实施提供准备。2. 设计依据2.1 废气中所含污染物种类、浓度及温度污染物种类：甲苯污染物排放量：甲苯为270 kg/h，废气排放量为 33000 m3/h 烘箱出口温度： 70～80℃通过计算可得甲苯浓度为： 8182mg/m3，故属于高浓度高风量型。2.2 设计规模废气处理量： 33000 m3/h；甲苯排放量为270 kg/h（最大值）备注：本方案按最大值设计。2.3 设计范围从车间排气管汇合后出口开始，经装置入口至排风机出口之间，所有工艺设备、连接管道、管件、阀门、风机、电气装置、自动控制设备等。2.4 处理后气体排放浓度废气排放标准应执行GB16297-1996 《大气污染物综合排放标准》中的二级标准，具体见表1。表 1 GB16297-1996 中甲苯的二级排放标准序号污染物最高允许排放浓度， mg/m3 最高允许排放速率， kg/h 排气筒高度， m 二级标准1 甲苯40 15 3.1 20 5.2 30 18 2.5 设计参考资料以及法规标准《涂装作业安全规程 —— 涂漆工艺通风净化》GB 6515-86 国家标准局1986 《通风除尘技术》《工业通风》《环保设备材料手册》《建设项目环境保护管理条例》中华人民共和国国务院令第253 号1998 2.6 控制系统采用可编程逻辑控制器(PLC)系统的自动控制，以实现治理系统的操作最优化，降低运行费用，增加设备运行的可靠性。3. 工艺设计3.1 设计原则1. 严格执行国家环境保护有关法规，按规定的排放标准，使处理后的废气各项指标达到且优于标准指标。2. 采用先进、合理、成熟、可靠的处理工艺，并具有显著的环境效益、社会效益和经济效益。3. 工艺设计与设备选型能够在生产运行过程中具有较大的灵活性和调节余地，确保达标排放。4. 在运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用。3.2 废气处理方法选择目前，有机废气处理主要有以下几种方法：（1）燃烧法 包括高温燃烧和催化燃烧，前者需要附加燃料燃烧，因此，使用该法时要考虑回收利用热能；催化燃烧能耗低，但在工作初期， 需用电加热将...
