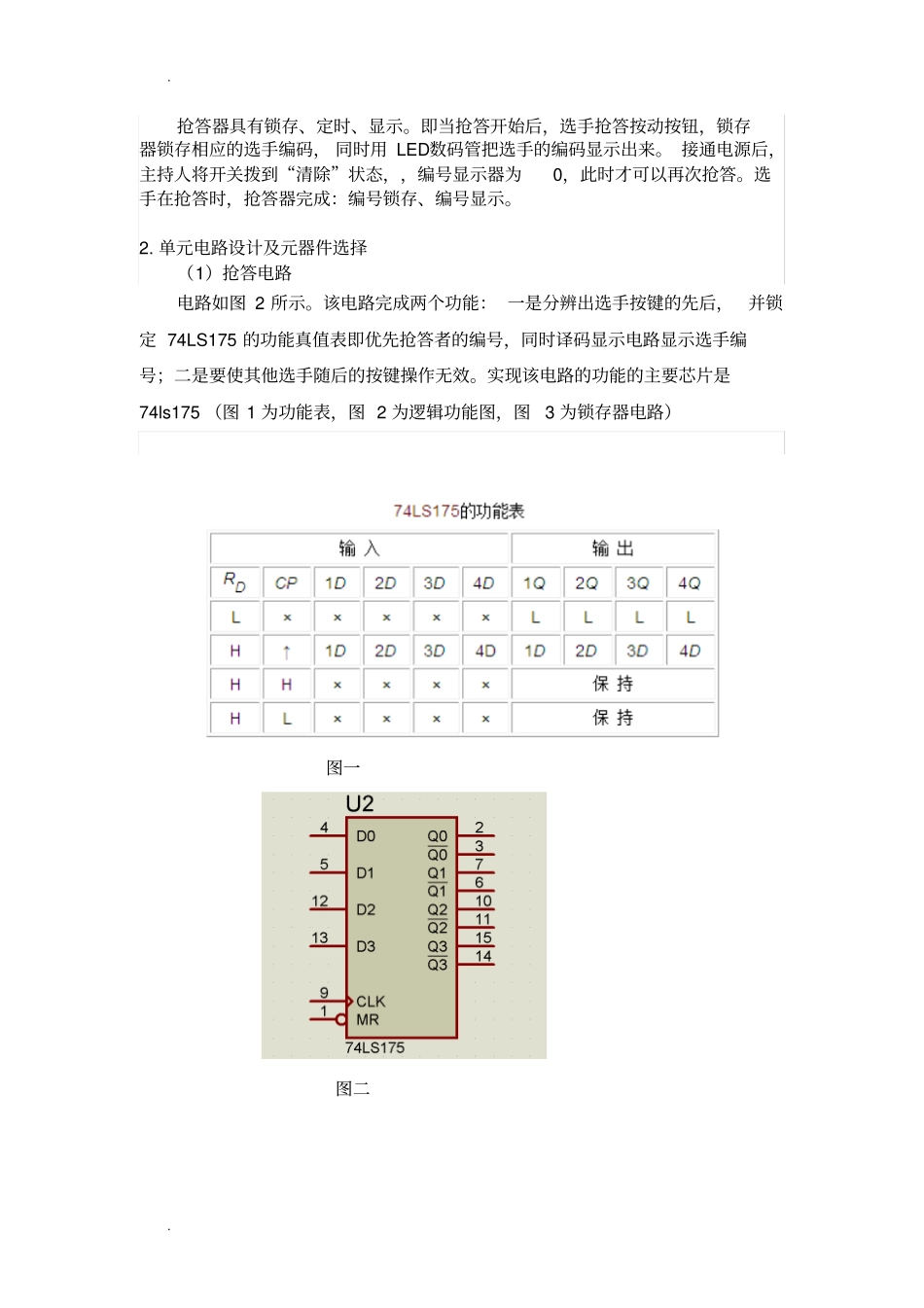

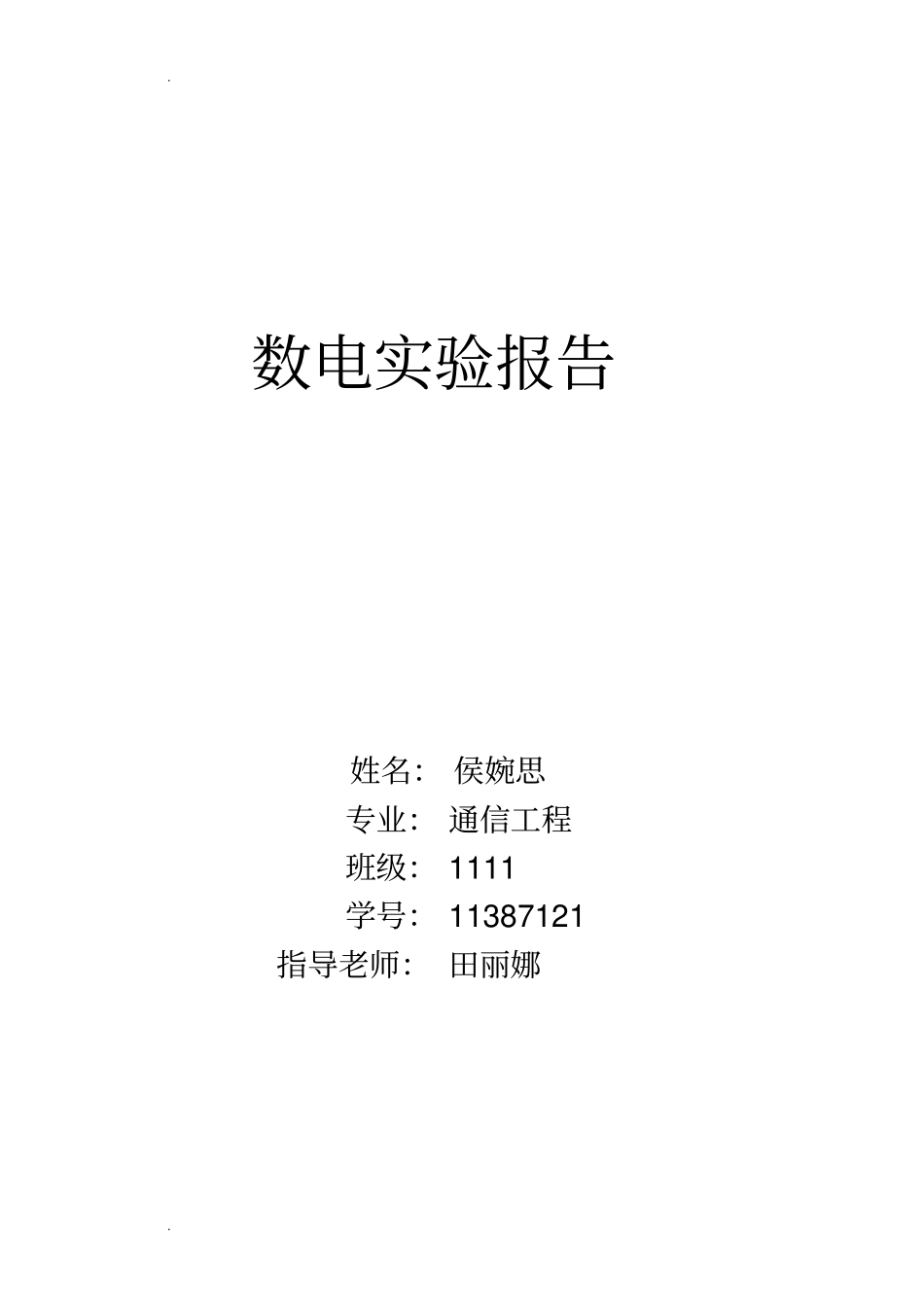

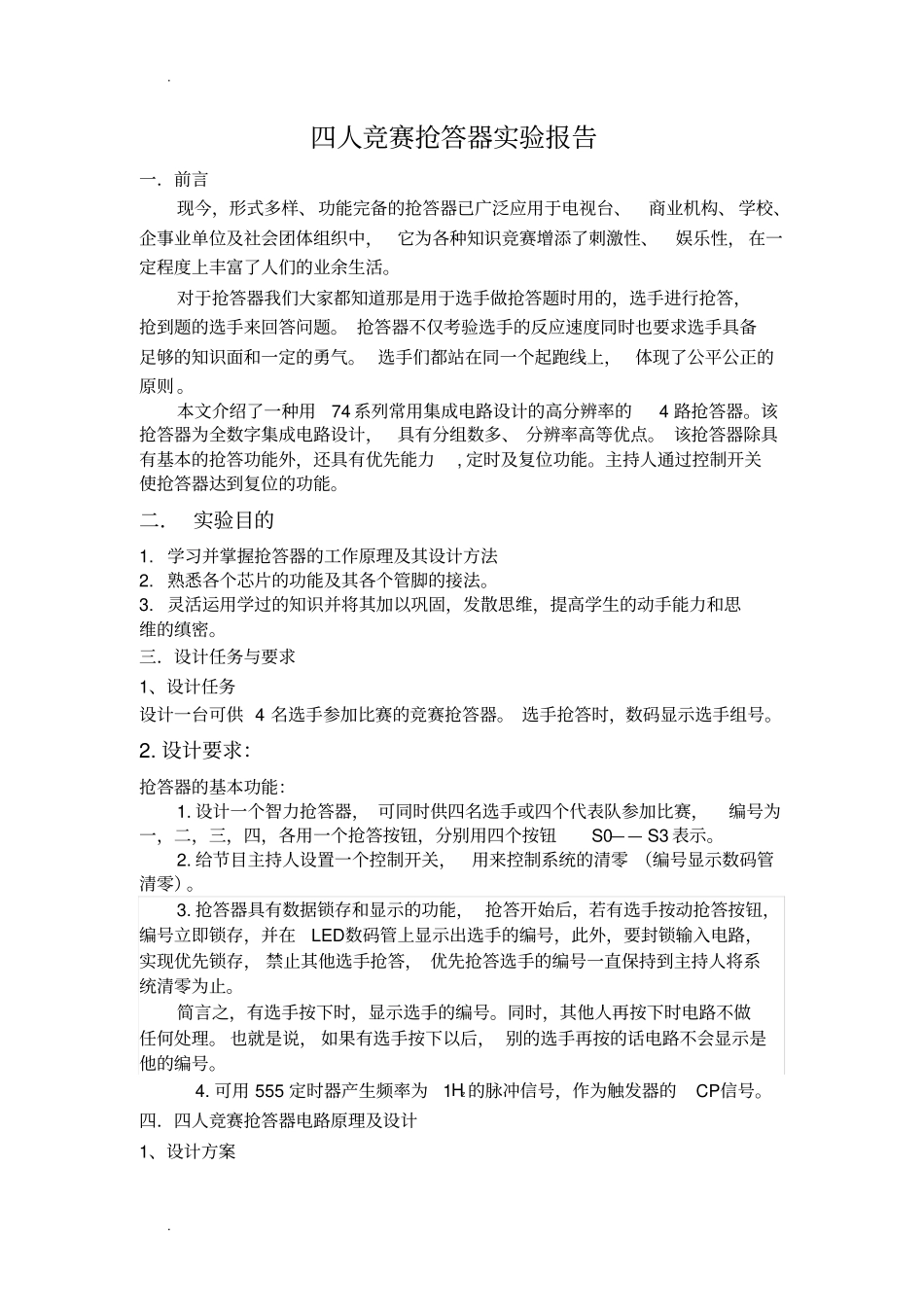

. . 数电实验报告姓名： 侯婉思专业： 通信工程班级： 1111 学号： 11387121 指导老师： 田丽娜. . 四人竞赛抢答器实验报告一．前言现今，形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、 学校、企事业单位及社会团体组织中，它为各种知识竞赛增添了刺激性、娱乐性， 在一定程度上丰富了人们的业余生活。对于抢答器我们大家都知道那是用于选手做抢答题时用的，选手进行抢答，抢到题的选手来回答问题。 抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇气。 选手们都站在同一个起跑线上， 体现了公平公正的原则 。本文介绍了一种用74 系列常用集成电路设计的高分辨率的4 路抢答器。该抢答器为全数字集成电路设计，具有分组数多、 分辨率高等优点。 该抢答器除具有基本的抢答功能外，还具有优先能力, 定时及复位功能。主持人通过控制开关使抢答器达到复位的功能。二． 实验目的1. 学习并掌握抢答器的工作原理及其设计方法2. 熟悉各个芯片的功能及其各个管脚的接法。3. 灵活运用学过的知识并将其加以巩固，发散思维，提高学生的动手能力和思维的缜密。三．设计任务与要求1、设计任务设计一台可供 4 名选手参加比赛的竞赛抢答器。 选手抢答时，数码显示选手组号。2. 设计要求：抢答器的基本功能：1. 设计一个智力抢答器， 可同时供四名选手或四个代表队参加比赛，编号为一，二，三，四，各用一个抢答按钮，分别用四个按钮S0—— S3 表示。2. 给节目主持人设置一个控制开关，用来控制系统的清零 （编号显示数码管清零）。3. 抢答器具有数据锁存和显示的功能， 抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，此外，要封锁输入电路，实现优先锁存， 禁止其他选手抢答， 优先抢答选手的编号一直保持到主持人将系统清零为止。简言之，有选手按下时，显示选手的编号。同时，其他人再按下时电路不做任何处理。 也就是说， 如果有选手按下以后， 别的选手再按的话电路不会显示是他的编号。4. 可用 555 定时器产生频率为1Hz的脉冲信号，作为触发器的CP信号。四．四人竞赛抢答器电路原理及设计1、设计方案. . 抢答器具有锁存、定时、显示。即当抢答开始后，选手抢答按动按钮，锁存器锁存相应的选手编码， 同时用 LED数码管把选手的编码显示出来。 接通电源后，主持人将开关拨到“清除”状态，，编号显示器为0，此时才可以再次抢答。...
