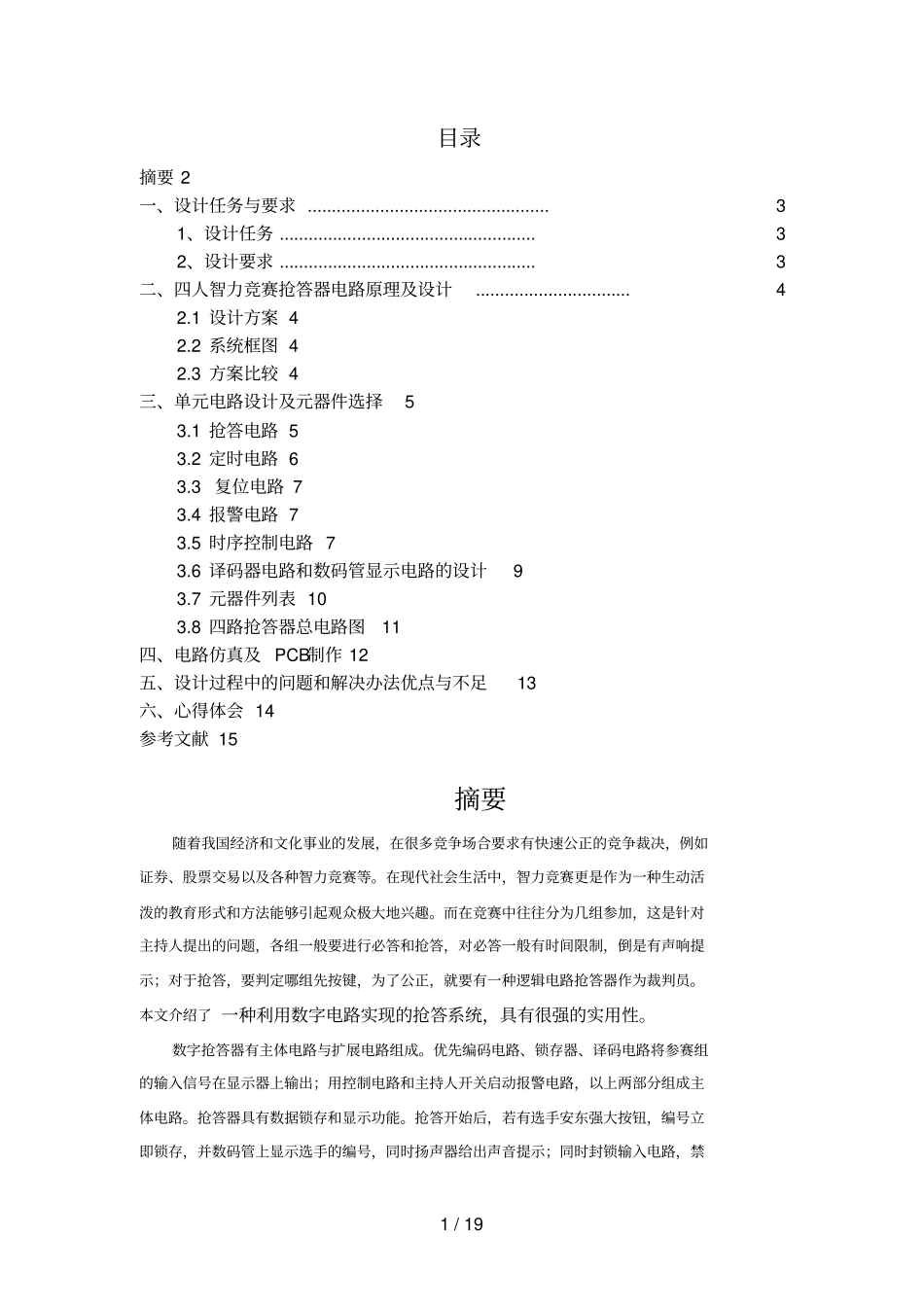

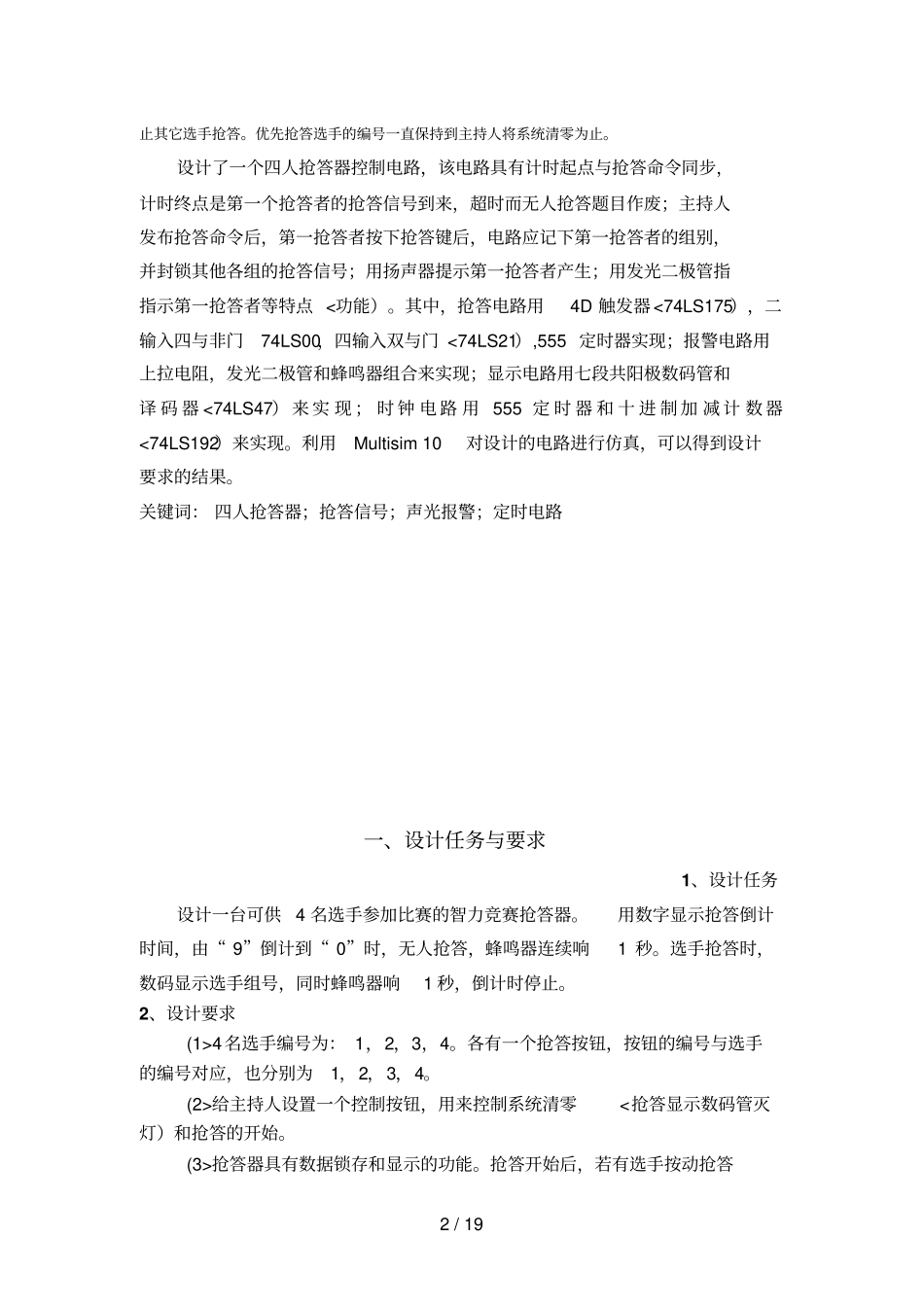

河南城建学院电子技术基础课程设计报告抢答器电路设计姓名： 李雲鹏学号： 091213126 专业班级： 0912131 指导老师：侯宁 /贺伟所在院系：电气与信息工程学院2018 年 6 月 20 日1 / 19 目录摘要 2 一、设计任务与要求 .................................................. 3 1、设计任务 ..................................................... 3 2、设计要求 ..................................................... 3 二、四人智力竞赛抢答器电路原理及设计................................ 4 2.1 设计方案 4 2.2 系统框图 4 2.3 方案比较 4 三、单元电路设计及元器件选择5 3.1 抢答电路 5 3.2 定时电路 6 3.3 复位电路 7 3.4 报警电路 7 3.5 时序控制电路 7 3.6 译码器电路和数码管显示电路的设计9 3.7 元器件列表 10 3.8 四路抢答器总电路图11 四、电路仿真及 PCB制作 12 五、设计过程中的问题和解决办法优点与不足13 六、心得体会 14 参考文献 15 摘要随着我国经济和文化事业的发展，在很多竞争场合要求有快速公正的竞争裁决，例如证券、股票交易以及各种智力竞赛等。在现代社会生活中，智力竞赛更是作为一种生动活泼的教育形式和方法能够引起观众极大地兴趣。而在竞赛中往往分为几组参加，这是针对主持人提出的问题，各组一般要进行必答和抢答，对必答一般有时间限制，倒是有声响提示；对于抢答，要判定哪组先按键，为了公正，就要有一种逻辑电路抢答器作为裁判员。本文介绍了 一种利用数字电路实现的抢答系统，具有很强的实用性。数字抢答器有主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛组的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。抢答器具有数据锁存和显示功能。抢答开始后，若有选手安东强大按钮，编号立即锁存，并数码管上显示选手的编号，同时扬声器给出声音提示；同时封锁输入电路，禁2 / 19 止其它选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。设计了一个四人抢答器控制电路，该电路具有计时起点与抢答命令同步，计时终点是第一个抢答者的抢答信号到来，超时而无人抢答题目作废；主持人发布抢答命令后，第一抢答者按下抢答键后，电路应记下第一抢答者的组别，并封锁其他各组的抢答信号；用扬声器提示第一抢答者产生；用发光二极管指指示第一抢答者等特点 <功能）。...
