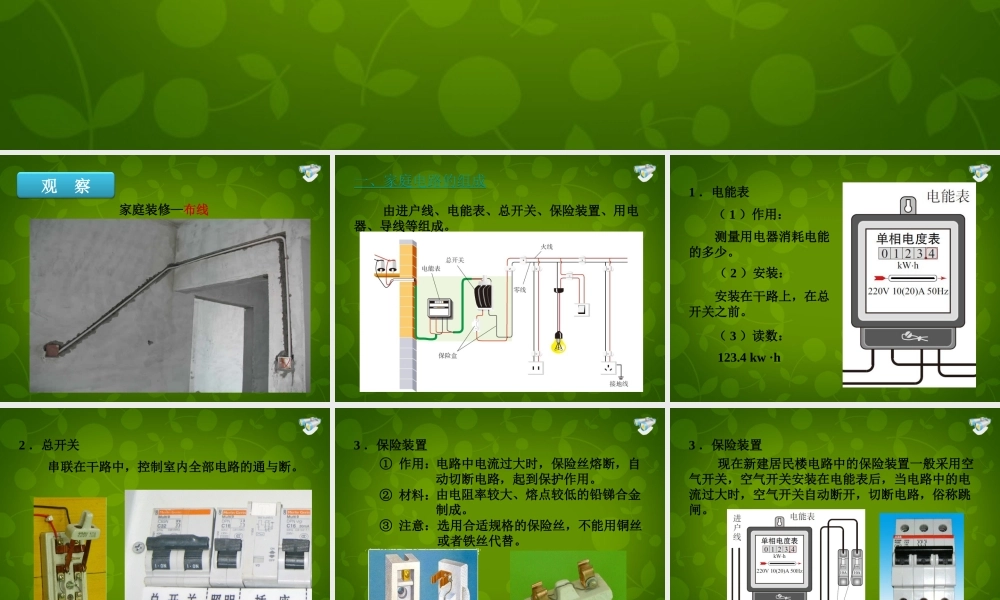

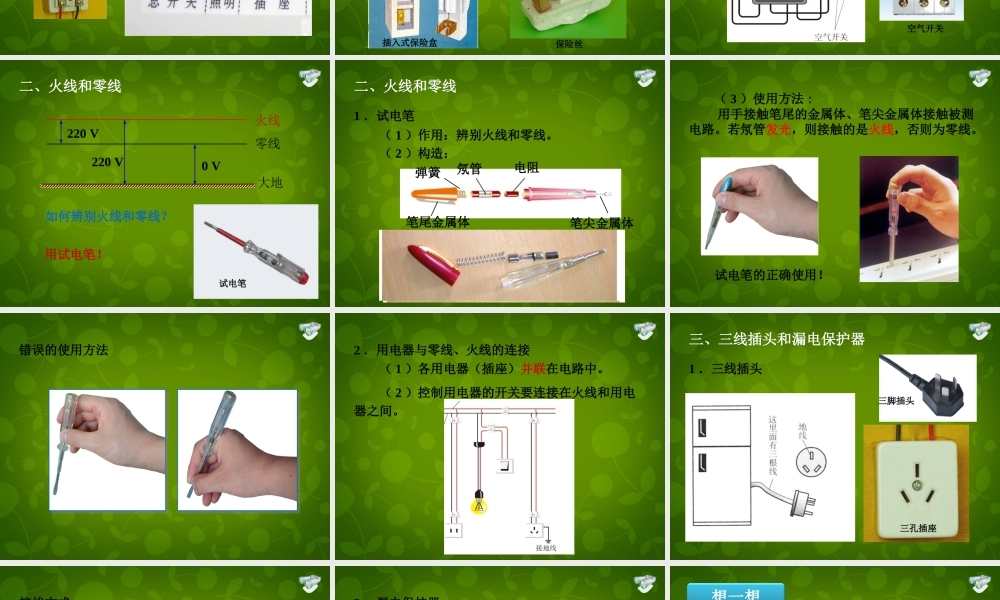

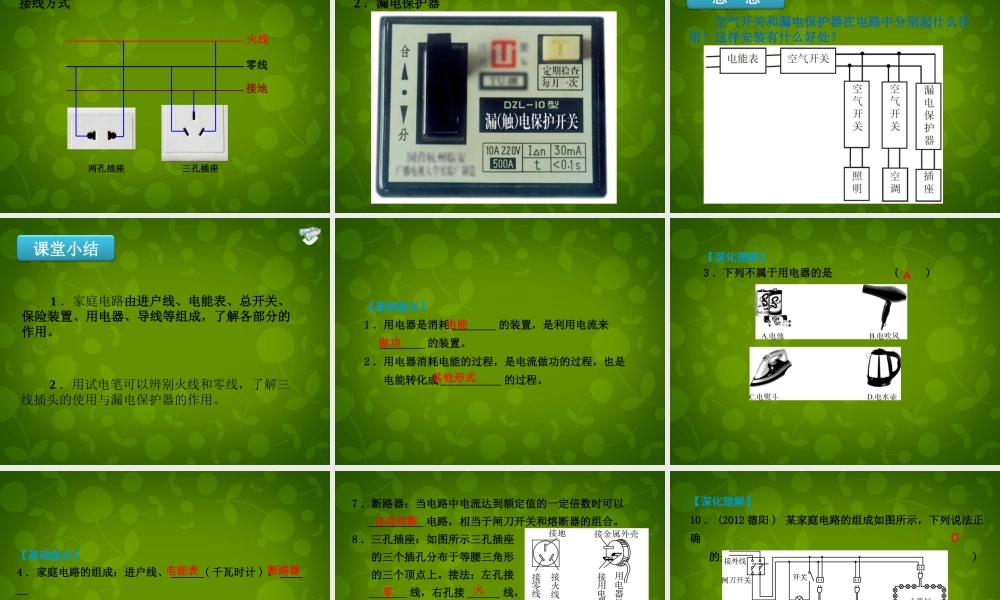

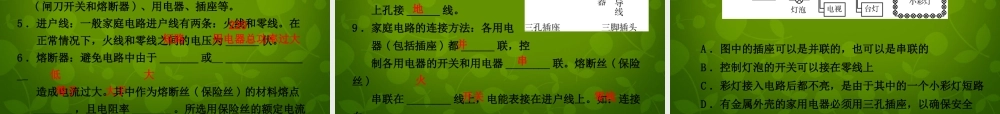

家庭电路 第十九章 第１节家庭装修—布线观 察 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成1 ．电能表 （ 1 ）作用： （ 2 ）安装： 测量用电器消耗电能的多少。 安装在干路上，在总开关之前。 123.4 kw ·h （ 3 ）读数：2 ．总开关 串联在干路中，控制室内全部电路的通与断。 3 ．保险装置 ① 作用： ② 材料： ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关3 ．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地 用试电笔！试电笔0 V220 V220 V 如何辨别火线和零线？二、火线和零线二、火线和零线1 ．试电笔 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管电阻笔尖金属体笔尾金属体弹簧二、火线和零线二、火线和零线 （ 3 ）使用方法 : 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。 试电笔的正确使用！错误的使用方法2 ．用电器与零线、火线的连接 （ 1 ）各用电器（插座）并联在电路中。 （ 2 ）控制用电器的开关要连接在火线和用电器之间。1 ．三线插头三孔插座三脚插头三、三线插头和漏电保护器三、三线插头和漏电保护器两孔插座三孔插座火线零线接地接线方式2 ．漏电保护器 空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想 1 ．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。 2 ．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课堂小结【基础盘点】1 ．用电器是消耗 ________ 的装置，是利用电流来 ________ 的装置。2 ．用电器消耗电能的过程，是电流做功的过程，也是 电能转化成 ___________ 的过程。电能做功其他形式【深化理解】 3 ．下列不属于用电器的是 ( )A【基础盘点】4 ．家庭电路的组成：进户线、 ______( 千瓦时计 ) 、 ______ ( 闸刀开关和熔断器 ) 、用电器、插座等。5 ．进户线：一般家庭电路进户线有两条：火线和零线。在 正常情况下，火线和零线之间的电压为 ______ ...
