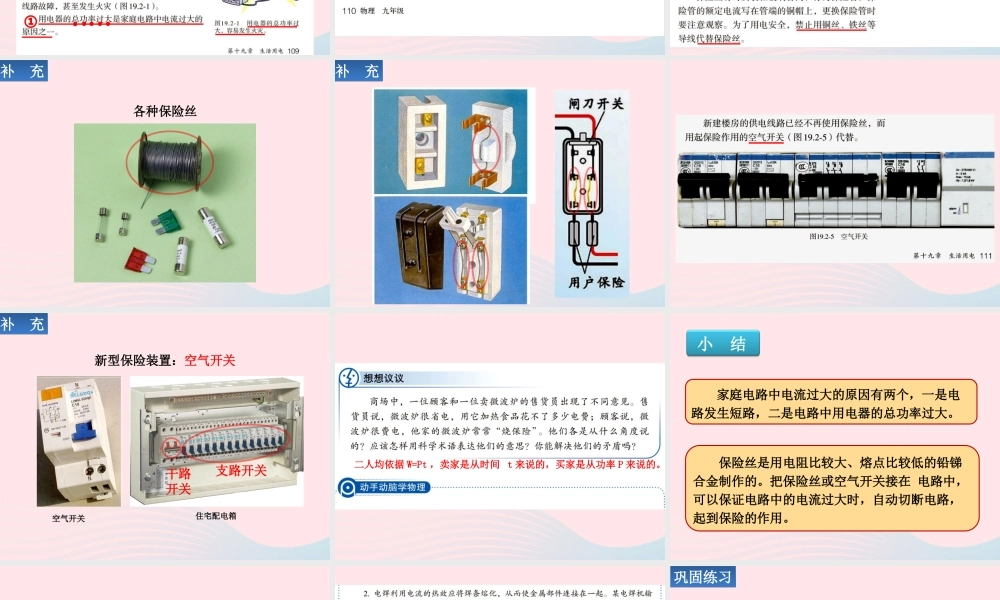

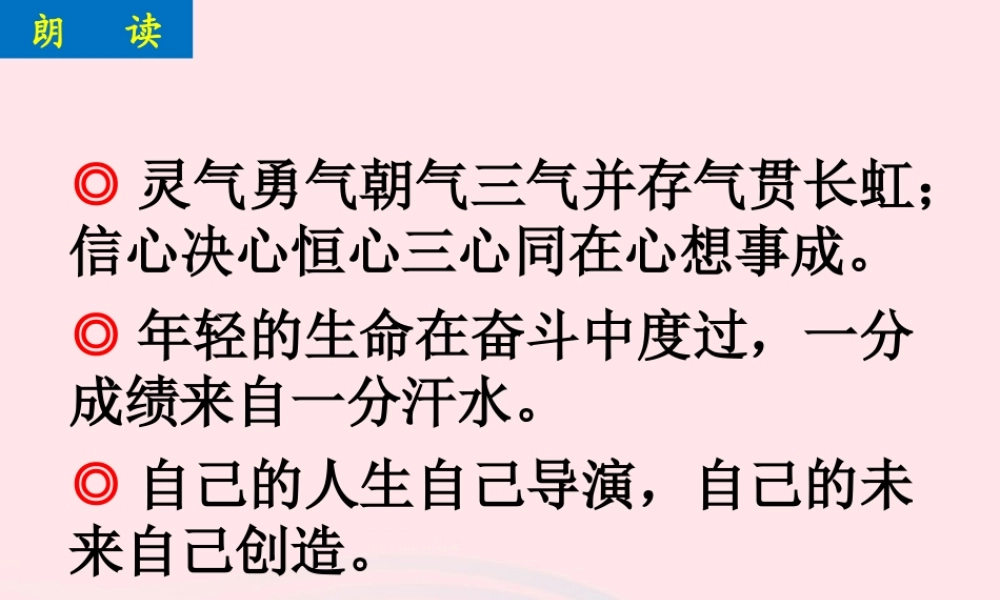

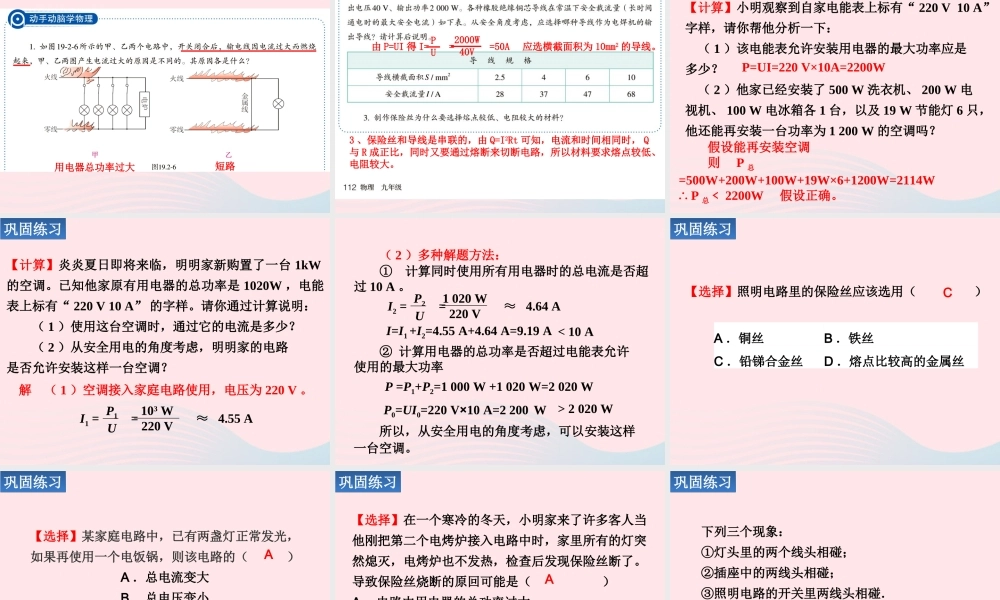

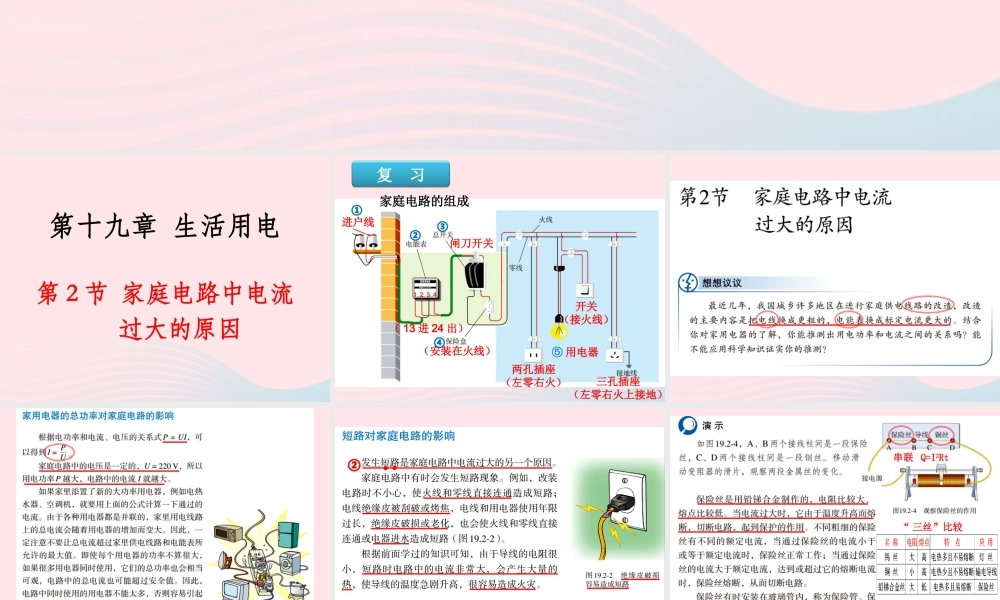

◎ 灵气勇气朝气三气并存气贯长虹；信心决心恒心三心同在心想事成。◎ 年轻的生命在奋斗中度过，一分成绩来自一分汗水。◎ 自己的人生自己导演，自己的未来自己创造。朗 读第十九章 生活用电第 2 节 家庭电路中电流 过大的原因进户线闸刀开关（安装在火线）两孔插座（左零右火）三孔插座（左零右火上接地）开关（接火线）（ 13 进 24 出）⑤ 用电器④③②①1 2 3 4 家庭电路的组成复 习①②串联 Q=I2Rt“ 三丝”比较各种保险丝补 充补 充补 充补 充 新型保险装置：空气开关空气开关住宅配电箱补 充补 充干路开关支路开关二人均依据 W=Pt ，卖家是从时间 t 来说的，买家是从功率 P 来说的。 小 结 家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功率过大。 保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。用电器总功率过大短路由 P=UI 得 I= = =50A 应选横截面积为 10mm2 的导线。PU2000W40V3 、保险丝和导线是串联的，由 Q=I2Rt 可知，电流和时间相同时， Q与 R 成正比，同时又要通过熔断来切断电路，所以材料要求熔点较低、电阻较大。【计算】小明观察到自家电能表上标有“ 220 V 10 A”字样，请你帮他分析一下： （ 1 ）该电能表允许安装用电器的最大功率应是多少？ （ 2 ）他家已经安装了 500 W 洗衣机、 200 W 电视机、 100 W 电冰箱各 1 台，以及 19 W 节能灯 6 只，他还能再安装一台功率为 1 200 W 的空调吗？P=UI=220 V×10A=2200W 假设能再安装空调 则 P 总=500W+200W+100W+19W×6+1200W=2114W∴ P 总﹤ 2200W 假设正确。巩固练习巩固练习【计算】炎炎夏日即将来临，明明家新购置了一台 1kW的空调。已知他家原有用电器的总功率是 1020W ，电能表上标有“ 220 V 10 A” 的字样。请你通过计算说明： （ 1 ）使用这台空调时，通过它的电流是多少？ （ 2 ）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解 （ 1 ）空调接入家庭电路使用，电压为 220 V 。I1 = = ≈ 4.55 AP1U103 W220 V巩固练习巩固练习I=I1 +I2=4.55 A+4.64 A=9.19 A < 10 A> 2 020 W P =P1+P2=1 000 W +1 020 W=2 020 W ② 计算用电器的总功率是否超过电能表允许使用的最大功率...
