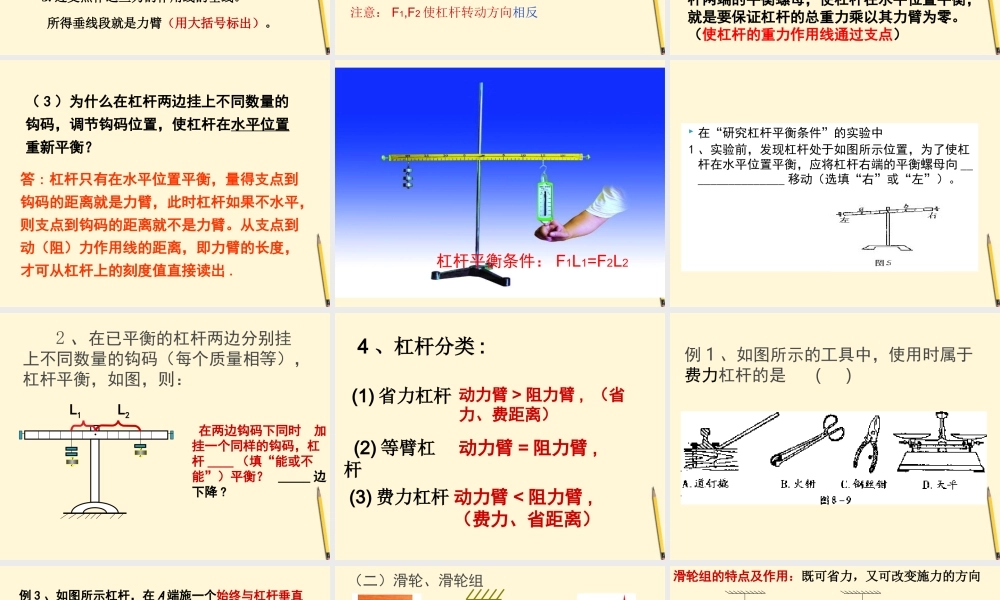

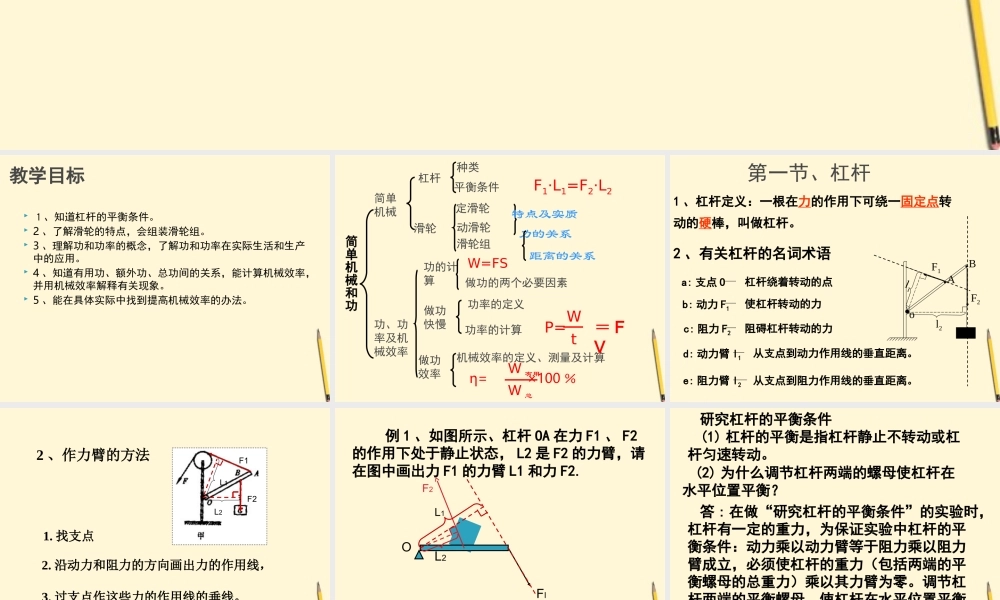

第十一章 简单机械和功复习 教学目标 １、知道杠杆的平衡条件。 2 、了解滑轮的特点，会组装滑轮组。 3 、理解功和功率的概念，了解功和功率在实际生活和生产中的应用。 4 、知道有用功、额外功、总功间的关系，能计算机械效率，并用机械效率解释有关现象。 5 、能在具体实际中找到提高机械效率的办法。 简单机械简单机械和功杠杆种类平衡条件F1·L1=F2·L2滑轮定滑轮动滑轮特点及实质滑轮组力的关系功、功率及机械效率做功的两个必要因素功的计算W=FS做功快慢功率的定义功率的计算P=Wt做功效率机械效率的定义、测量及计算η= ×100 ％W 有用W 总＝ FV距离的关系 a: 支点 Ob: 动力 F1c: 阻力 F2d: 动力臂 l1e: 阻力臂 l2o.F1F2.B.Al2l1杠杆绕着转动的点使杠杆转动的力阻碍杠杆转动的力从支点到动力作用线的垂直距离。从支点到阻力作用线的垂直距离。2 、有关杠杆的名词术语1 、杠杆定义：一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。第一节、杠杆 2 、作力臂的方法1. 找支点2. 沿动力和阻力的方向画出力的作用线，3. 过支点作这些力的作用线的垂线。所得垂线段就是力臂（用大括号标出）。F1F2L2L1 例 1 、如图所示、杠杆 OA 在力 F1 、 F2的作用下处于静止状态， L2 是 F2 的力臂，请在图中画出力 F1 的力臂 L1 和力 F2.FIL2OL1F2注意： F1,F2 使杠杆转动方向相反 答 : 在做“研究杠杆的平衡条件”的实验时，杠杆有一定的重力，为保证实验中杠杆的平衡条件：动力乘以动力臂等于阻力乘以阻力臂成立，必须使杠杆的重力（包括两端的平衡螺母的总重力）乘以其力臂为零。调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，就是要保证杠杆的总重力乘以其力臂为零。（使杠杆的重力作用线通过支点）(2) 为什么调节杠杆两端的螺母使杠杆在水平位置平衡？研究杠杆的平衡条件(1) 杠杆的平衡是指杠杆静止不转动或杠杆匀速转动。 （ 3 ）为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？答 : 杠杆只有在水平位置平衡，量得支点到钩码的距离就是力臂，此时杠杆如果不水平，则支点到钩码的距离就不是力臂。从支点到动（阻）力作用线的距离，即力臂的长度，才可从杠杆上的刻度值直接读出 . 杠杆平衡条件： F1L1=F2L2  在“研究杠杆平衡条件”的实验中1 、实验前，发现杠杆处于如图所示位置，为了使杠杆在水平位置平衡，应将杠杆右端的平衡...
