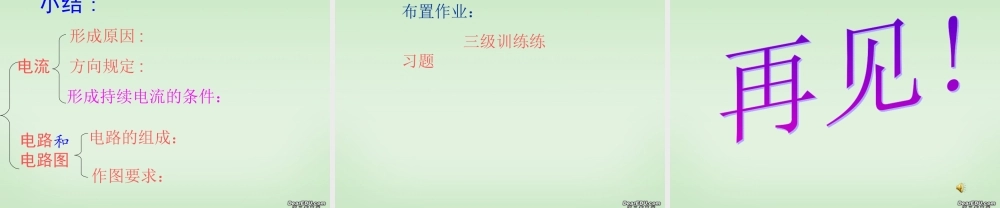

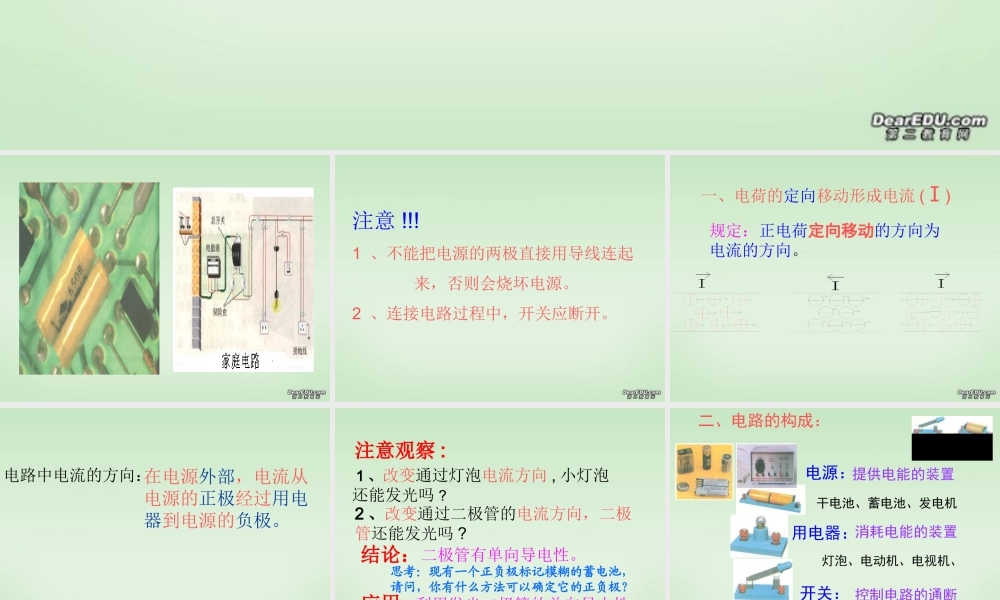

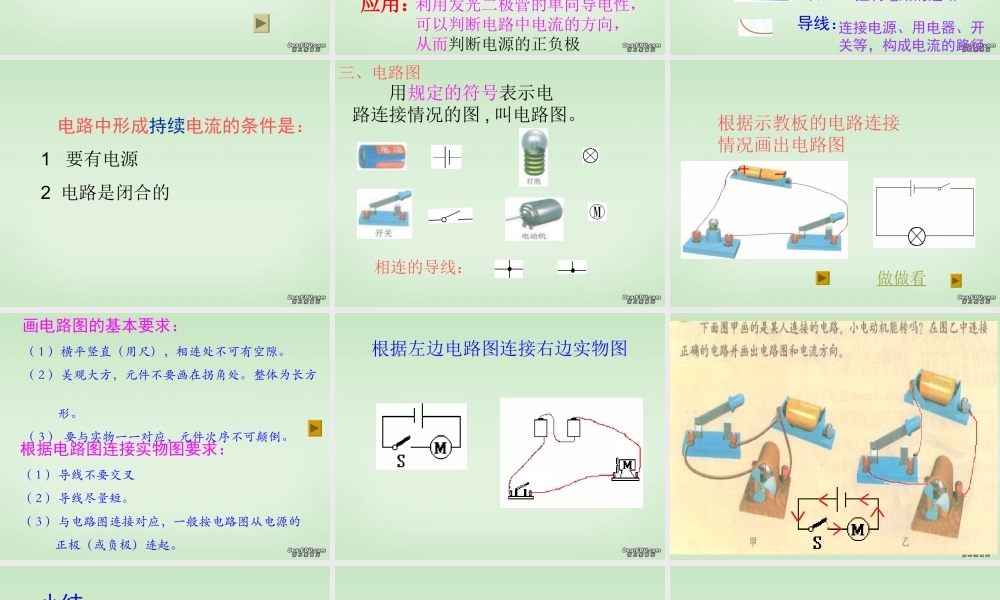

澄西中学初二物理组注意 !!!1 、不能把电源的两极直接用导线连起 来,否则会烧坏电源。2 、连接电路过程中,开关应断开。 一、电荷的定向移动形成电流 (Ⅰ)规定:正电荷定向移动的方向为电流的方向。电路中电流的方向:在电源外部,电流从电源的正极经过用电器到电源的负极。注意观察 : 1 、改变通过灯泡电流方向 , 小灯泡还能发光吗 ?2 、改变通过二极管的电流方向,二极管还能发光吗 ?二极管有单向导电性。利用发光二极管的单向导电性,可以判断电路中电流的方向,从而判断电源的正负极结论:应用:思考:现有一个正负极标记模糊的蓄电池,请问,你有什么方法可以确定它的正负极?二、电路的构成:电源:用电器:开关:提供电能的装置干电池、蓄电池、发电机消耗电能的装置控制电路的通断导线:连接电源、用电器、开关等,构成电流的路径灯泡、电动机、电视机、 电路中形成持续电流的条件是: 1 要有电源 2 电路是闭合的三、电路图 用规定的符号表示电路连接情况的图 , 叫电路图。相连的导线:根据示教板的电路连接情况画出电路图做做看画电路图的基本要求:( 1 )横平竖直(用尺),相连处不可有空隙。( 2 )美观大方,元件不要画在拐角处。整体为长方 形。( 3 ) 要与实物一一对应,元件次序不可颠倒。根据电路图连接实物图要求: ( 1 )导线不要交叉( 2 )导线尽量短。( 3 )与电路图连接对应,一般按电路图从电源的 正极(或负极)连起。根据左边电路图连接右边实物图小结 :电流电路和电路图形成原因 :方向规定 :形成持续电流的条件:电路的组成:作图要求:布置作业: 三级训练练习题
