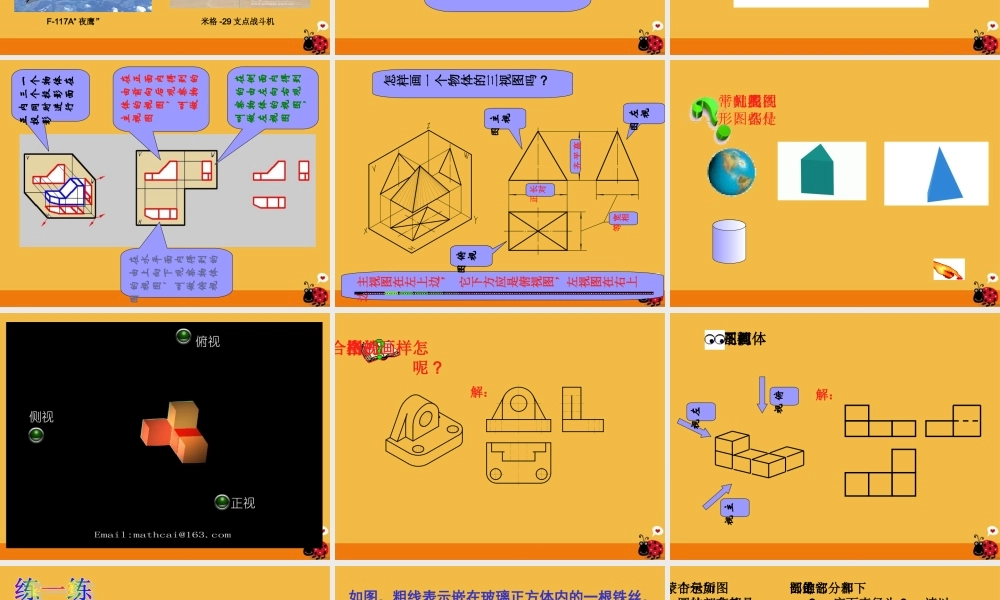

你知道什么是正投影吗?投影线垂直于投影面产生的投影物体放置的位置不同产生的正投影也不同F-22A“ 猛禽” 英国“海鹞”舰载战斗机 F-117A“ 夜鹰”米格 -29 支点战斗机 中国歼 -10 战机 当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图 你知道正投影与三视图的关系吗?在正面内得到的由前向后观察物体的视图，叫做主视图一个物体在三个投影面内同时进行正投影在侧面内得到的由左向右观察物体的视图，叫做左视图在水平面内得到的由上向下观察物体的视图，叫做俯视图 长对正宽相等高平齐（a）（b）（c）怎样画一个物体的三视图吗?长对正宽相等高平齐（a）（b）（c）俯视图左视图主视图在左上边， 它下方应是俯视图，左视图在右上边。主视图长对正高平齐俯视图宽相等我们平时常见的几类图形的三视图都是些什么图形？怎样画一个合格的三视图呢 ?解：画下面几何体的三视图主视左视俯视解： A B C D有一实物如图，那么它的主视图（ ）B如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 解：一个蒙古包如图所示, 它上部的圆锥部分和下部的圆柱部分的高都是2m, 底面直径为 3m, 请以1:200 的比例画出它的三视图.解：由三视图想像出立体图形根据三视图说出立体图形的名称(1)(2)根据物体的三视图描述物体的形状(1)(2)根据物体的三视图描述物体的形状
