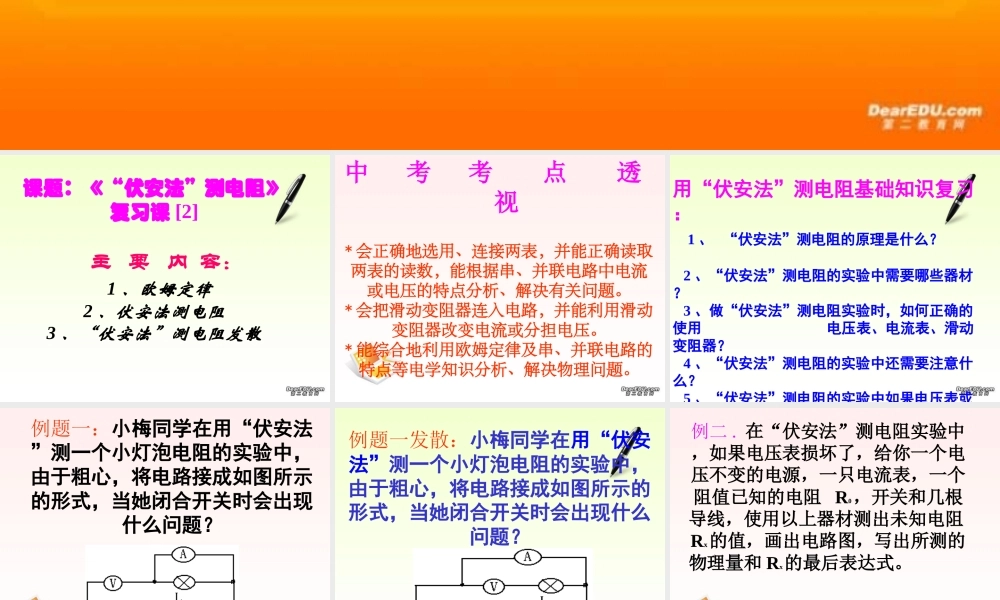

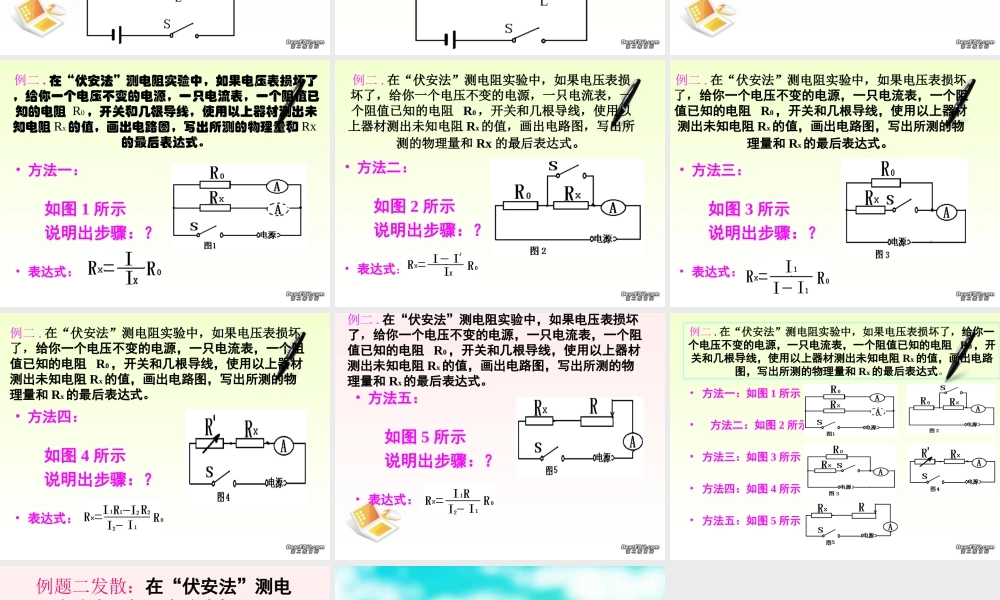

初三物理初三物理 伏安法 测电阻复习课 伏安法 测电阻复习课课题：《“伏安法”测电阻》复习课 [2] 主 要 内 容： 1 、欧姆定律2 、伏安法测电阻3 、“伏安法”测电阻发散中 考 考 点 透 视 * 会正确地选用、连接两表，并能正确读取两表的读数，能根据串、并联电路中电流或电压的特点分析、解决有关问题。* 会把滑动变阻器连入电路，并能利用滑动变阻器改变电流或分担电压。* 能综合地利用欧姆定律及串、并联电路的特点等电学知识分析、解决物理问题。 用“伏安法”测电阻基础知识复习： 1 、 “伏安法”测电阻的原理是什么？ 2 、“伏安法”测电阻的实验中需要哪些器材？ 3 、做“伏安法”测电阻实验时，如何正确的使用 电压表、电流表、滑动变阻器？ 4 、“伏安法”测电阻的实验中还需要注意什么？ 5 、“伏安法”测电阻的实验中如果电压表或电流 表损坏了，还能否继续做实验？应该怎么办？例题一：小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？例题一发散：小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？例二 . 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，使用以上器材测出未知电阻Rx的值，画出电路图，写出所测的物理量和 Rx的最后表达式。 例二 . 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，使用以上器材测出未知电阻 Rx的值，画出电路图，写出所测的物理量和 Rx的最后表达式。• 方法一： 如图 1 所示 说明出步骤：？• 表达式：例二 . 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，使用以上器材测出未知电阻 Rx的值，画出电路图，写出所测的物理量和 Rx 的最后表达式。• 方法二： 如图 2 所示 说明出步骤：？• 表达式：例二 . 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，使用以上器材测出未知电阻 Rx的值，画出电路图，写出所测的物理量和 Rx的最后表达式。• 方法三： 如图 3...
