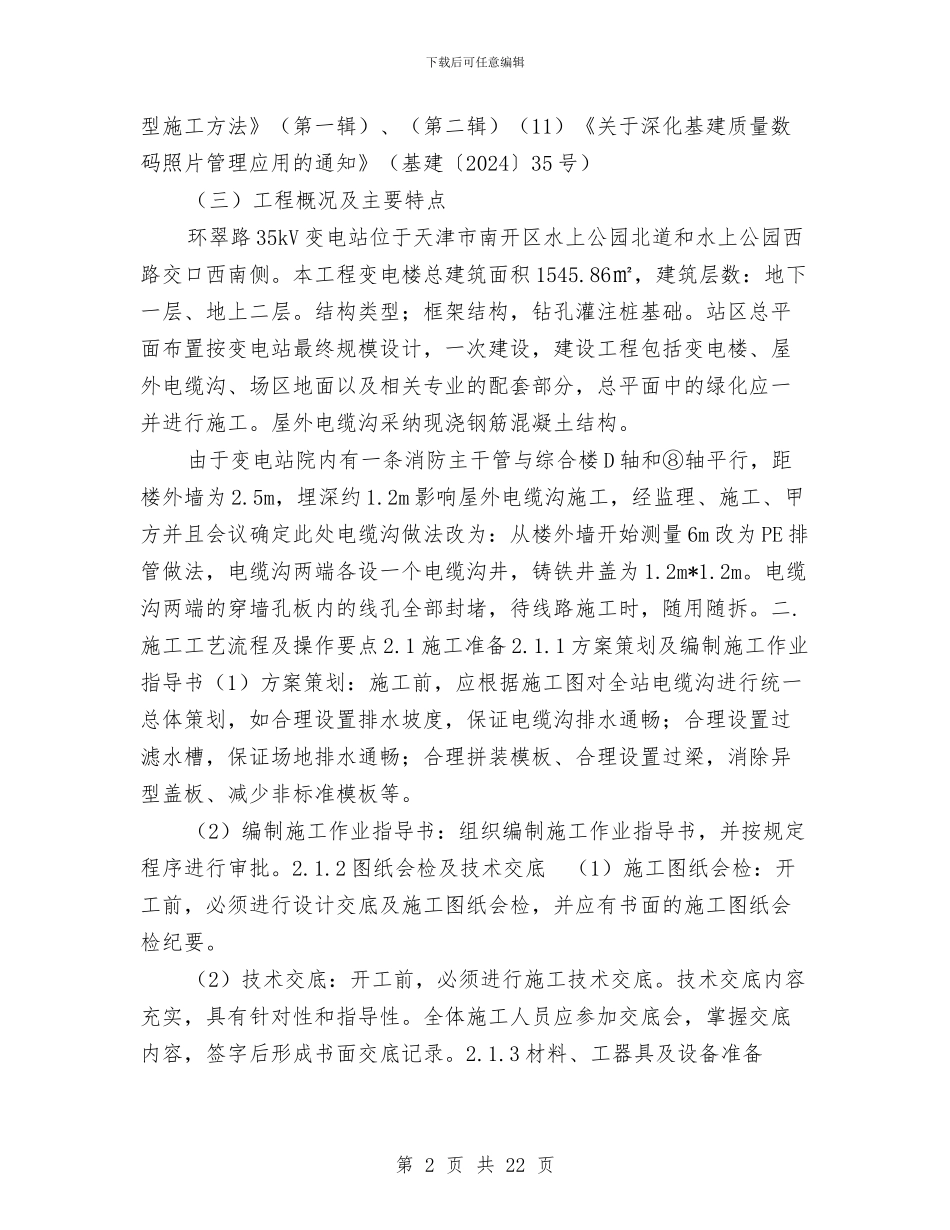

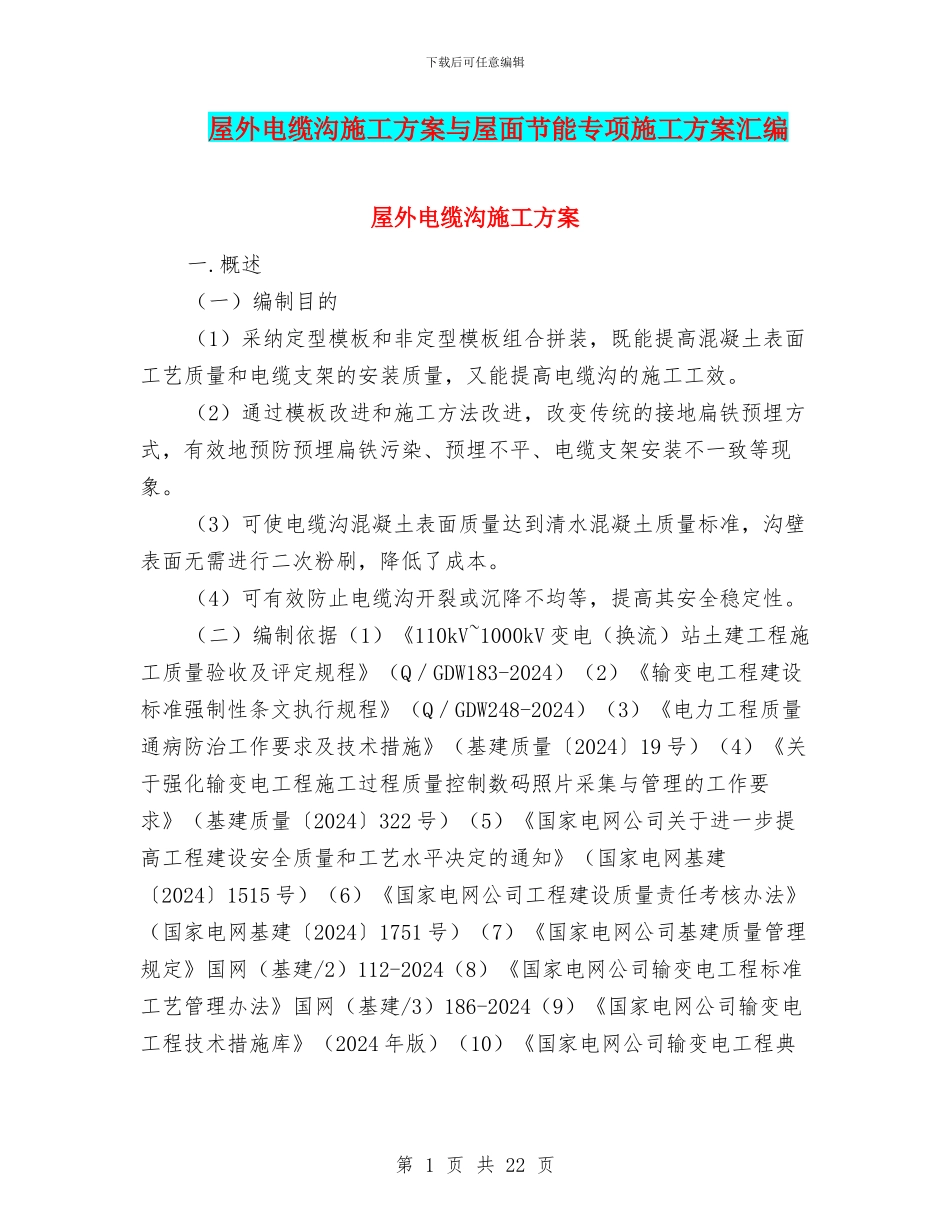

下载后可任意编辑屋外电缆沟施工方案与屋面节能专项施工方案汇编屋外电缆沟施工方案一.概述（一）编制目的（1）采纳定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。（2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。（3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。（4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。（二）编制依据（1）《110kV~1000kV 变电（换流）站土建工程施工质量验收及评定规程》（Q／GDW183-2024）（2）《输变电工程建设标准强制性条文执行规程》（Q／GDW248-2024）（3）《电力工程质量通病防治工作要求及技术措施》（基建质量〔2024〕19 号）（4）《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2024〕322 号）（5）《国家电网公司关于进一步提高工程建设安全质量和工艺水平决定的通知》（国家电网基建〔2024〕1515 号）（6）《国家电网公司工程建设质量责任考核办法》（国家电网基建〔2024〕1751 号）（7）《国家电网公司基建质量管理规定》国网（基建/2）112-2024（8）《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2024（9）《国家电网公司输变电工程技术措施库》（2024 年版）（10）《国家电网公司输变电工程典第 1 页 共 22 页下载后可任意编辑型施工方法》（第一辑）、（第二辑）（11）《关于深化基建质量数码照片管理应用的通知》（基建〔2024〕35 号）（三）工程概况及主要特点环翠路 35kV 变电站位于天津市南开区水上公园北道和水上公园西路交口西南侧。本工程变电楼总建筑面积 1545.86㎡，建筑层数：地下一层、地上二层。结构类型；框架结构，钻孔灌注桩基础。站区总平面布置按变电站最终规模设计，一次建设，建设工程包括变电楼、屋外电缆沟、场区地面以及相关专业的配套部分，总平面中的绿化应一并进行施工。屋外电缆沟采纳现浇钢筋混凝土结构。由于变电站院内有一条消防主干管与综合楼 D 轴和⑧轴平行，距楼外墙为 2.5m，埋深约 1.2m 影响屋外电缆沟施工，经监理、施工、甲方并且会议确定此处电缆沟做法改为：从楼外墙开始测量 6m 改为 PE 排管做法，电缆沟两端各设一个电缆沟井，铸铁井盖为 1.2m*1.2m。电缆沟两端的穿墙孔板内...
