九年级物理 电学实验专题复习课件 人教新课标版 课件VIP免费

九年级物理 电学实验专题复习课件 人教新课标版 课件九年级物理 电学实验专题复习课件 人教新课标版 课件九年级物理 电学实验专题复习课件 人教新课标版 课件九年级物理 电学实验专题复习课件 人教新课标版 课件九年级物理 电学实验专题复习课件 人教新课标版 课件

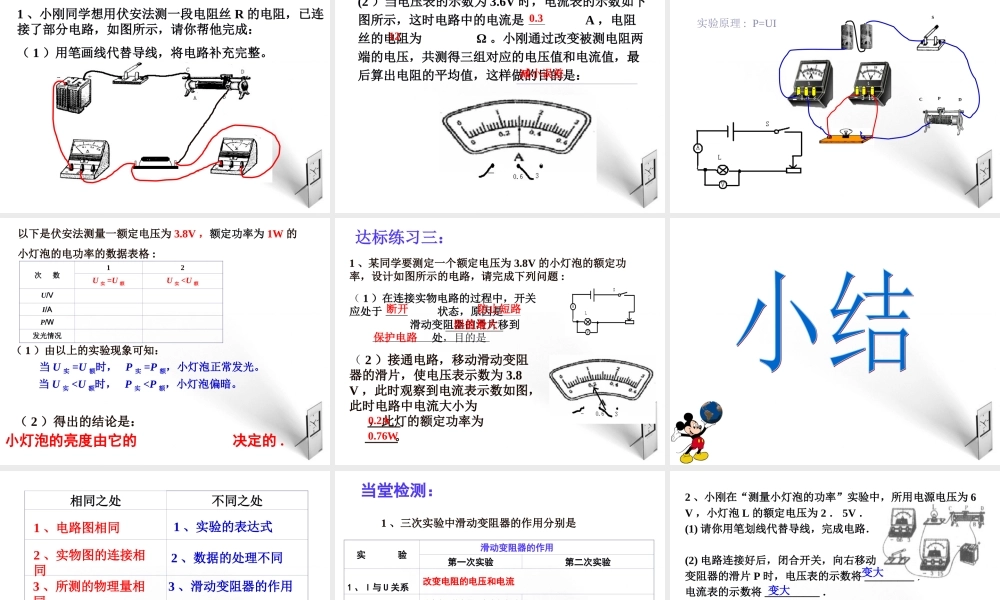

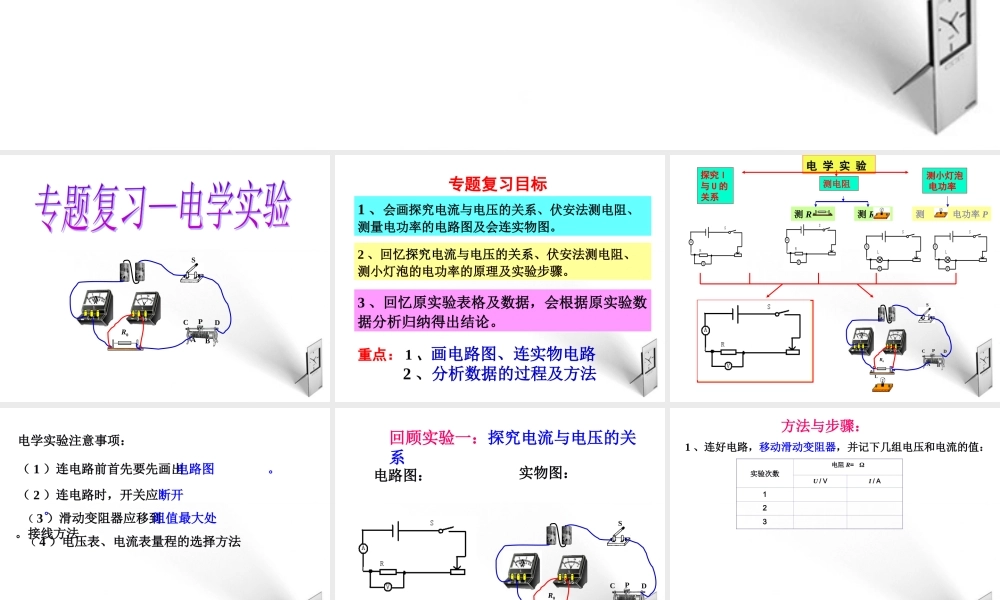

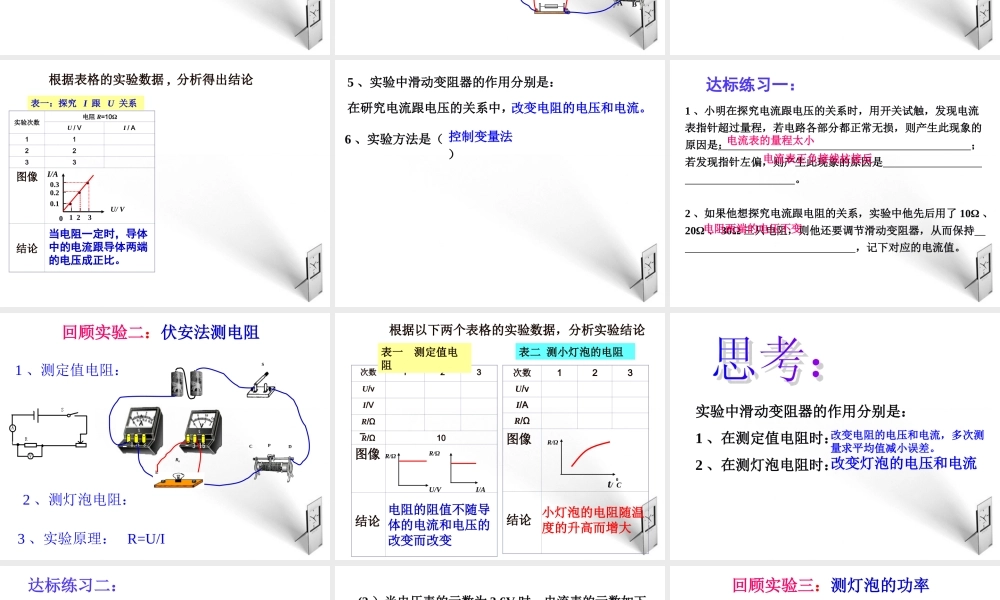

欢迎各位领导和老师莅临指导!R0CPDABSA专题复习目标1 、会画探究电流与电压的关系、伏安法测电阻、测量电功率的电路图及会连实物图。2 、回忆探究电流与电压的关系、伏安法测电阻、测小灯泡的电功率的原理及实验步骤。3 、回忆原实验表格及数据,会根据原实验数据分析归纳得出结论。重点: 1 、画电路图、连实物电路 2 、分析数据的过程及方法电 学 实 验 探究 I与 U 的关系 测电阻 测小灯泡电功率 测 电功率 P测 R测 RR0CPDABSAL电学实验注意事项:( 2 )连电路时,开关应 。 ( 3 )滑动变阻器应移到 。接线方法 ( 4 )电压表、电流表量程的选择方法( 1 )连电路前首先要先画出 。电路图断开阻值最大处R0CPDABSA回顾实验一:探究电流与电压的关系电路图:实物图:1 、连好电路,移动滑动变阻器,并记下几组电压和电流的值:方法与步骤:实验次数电阻 R= ΩU / VI / A123实验次数电阻 R=10ΩU / VI / A112233图像结论表一:探究 I 跟 U 关系当电阻一定时,导体中的电流跟导体两端的电压成正比。根据表格的实验数据 , 分析得出结论I/AU/ V0.10.20.31 23 05 、实验中滑动变阻器的作用分别是:在研究电流跟电压的关系中,改变电阻的电压和电流。6 、实验方法是( )控制变量法1 、小明在探究电流跟电压的关系时,用开关试触,发现电流表指针超过量程,若电路各部分都正常无损,则产生此现象的原因是: ;若发现指针左偏,则产生此现象的原因是 。2 、如果他想探究电流跟电阻的关系,实验中他先后用了 10Ω 、20Ω 、 30Ω 三只电阻,则他还要调节滑动变阻器,从而保持 ,记下对应的电流值。电阻两端的电压不变电流表的量程太小电流表正负接线柱接反达标练习一:R0CPDABSA回顾实验二:伏安法测电阻1 、测定值电阻:2 、测灯泡电阻:L3 、实验原理: R=U/I次数123U/vI/VR/ΩR/Ω10图像结论表一 测定值电阻次数123U/vI/AR/Ω图像结论表二 测小灯泡的电阻电阻的阻值不随导体的电流和电压的改变而改变小灯泡的电阻随温度的升高而增大 根据以下两个表格的实验数据,分析实验结论R/ΩU/Vt/ CR/Ω0R/ΩI/A实验中滑动变阻器的作用分别是:1 、在测定值电阻时:2 、在测灯泡电阻时:改变电阻的电压和电流,多次测量求平均值减小误差。改变灯泡的电压和电流1 、小刚同学想用伏安法测一段电阻丝 R 的电阻,已连接了部分电路,如图所示,请你帮他完成:( 1 )用笔画线代...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理 电学实验专题复习课件 人教新课标版 课件
