九年级物理全册 155 家庭用电课件(新版)沪科版 课件VIP免费

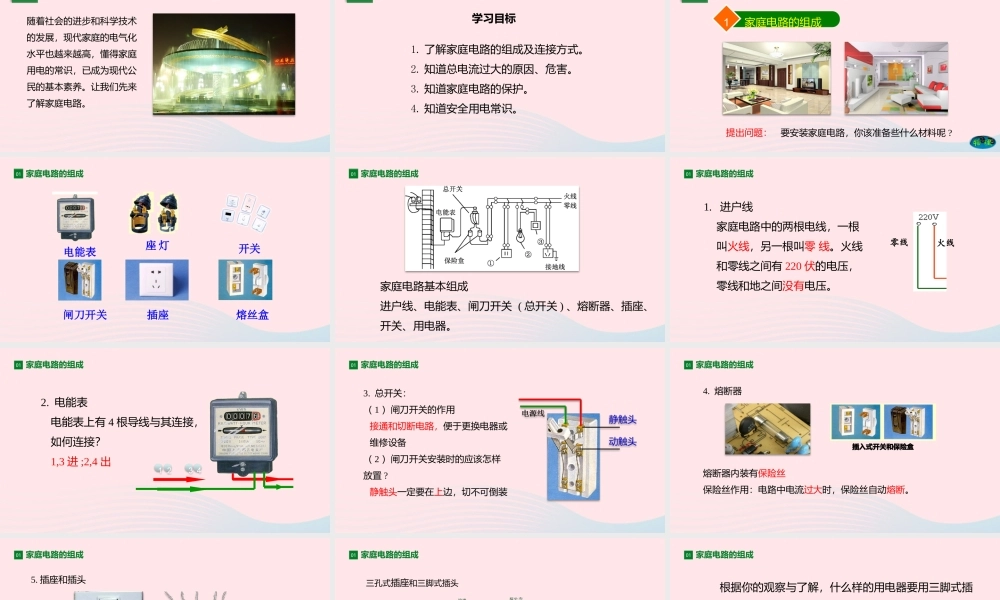

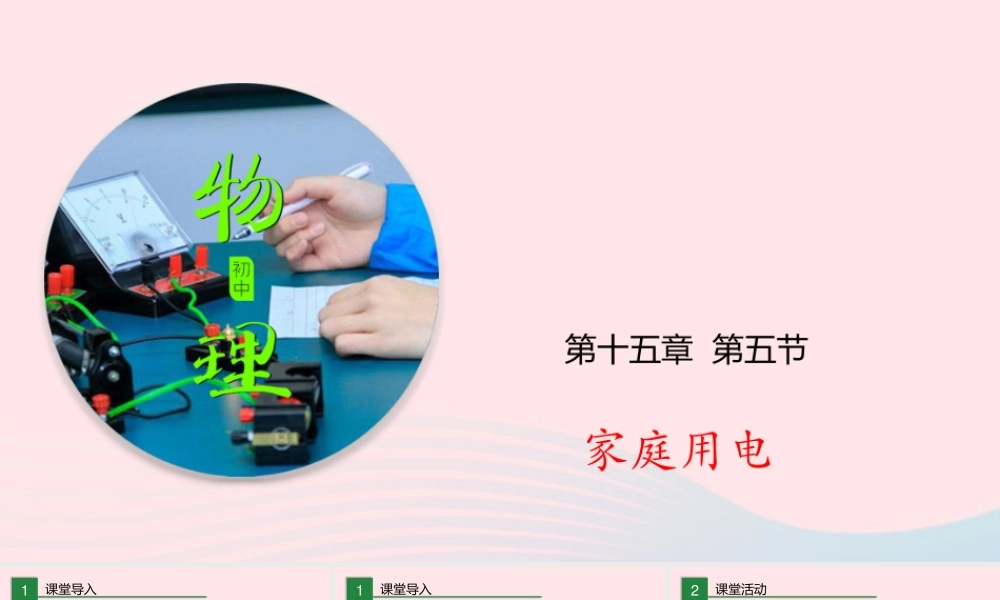

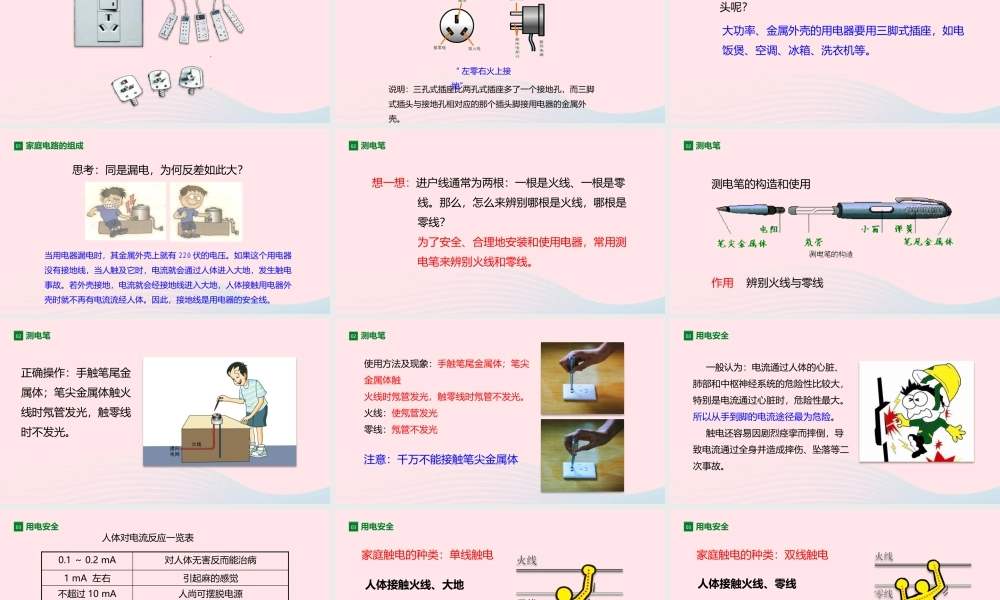

中物理第十五章 第五节家庭用电1课堂导入随着社会的进步和科学技术的发展，现代家庭的电气化水平也越来越高，懂得家庭用电的常识，已成为现代公民的基本素养。让我们先来了解家庭电路。学习目标1课堂导入1. 了解家庭电路的组成及连接方式。2. 知道总电流过大的原因、危害。3. 知道家庭电路的保护。4. 知道安全用电常识。2课堂活动1家庭电路的组成要安装家庭电路，你该准备些什么材料呢 ?提出问题：01 家庭电路的组成电能表插座熔丝盒开关闸刀开关灯座01 家庭电路的组成家庭电路基本组成进户线、电能表、闸刀开关 ( 总开关 ) 、熔断器、插座、开关、用电器。1. 进户线家庭电路中的两根电线，一根叫火线，另一根叫零 线。火线和零线之间有 220 伏的电压，零线和地之间没有电压。01 家庭电路的组成火线零线2. 电能表电能表上有 4 根导线与其连接，如何连接？1,3 进 ;2,4 出1 23 401 家庭电路的组成3. 总开关：（ 1 ）闸刀开关的作用接通和切断电路，便于更换电器或维修设备（ 2 ）闸刀开关安装时的应该怎样放置 ?静触头一定要在上边，切不可倒装01 家庭电路的组成4. 熔断器熔断器内装有保险丝保险丝作用：电路中电流过大时，保险丝自动熔断。插入式开关和保险盒01 家庭电路的组成5. 插座和插头01 家庭电路的组成三孔式插座和三脚式插头说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。“ 左零右火上接地”01 家庭电路的组成根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。01 家庭电路的组成思考：同是漏电，为何反差如此大？当用电器漏电时，其金属外壳上就有 220 伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。01 家庭电路的组成02 测电笔想一想：进户线通常为两根：一根是火线、一根是零线。那么，怎么来辨别哪根是火线，哪根是零线？为了安全、合理地安装和使用电器，常用测电笔来辨别火线和零线。02 测电笔测电笔的构造和使用作用 辨别火线与零线02 测电笔正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。使用方法及现象：手触笔尾金属体；笔尖金属体触火线...
