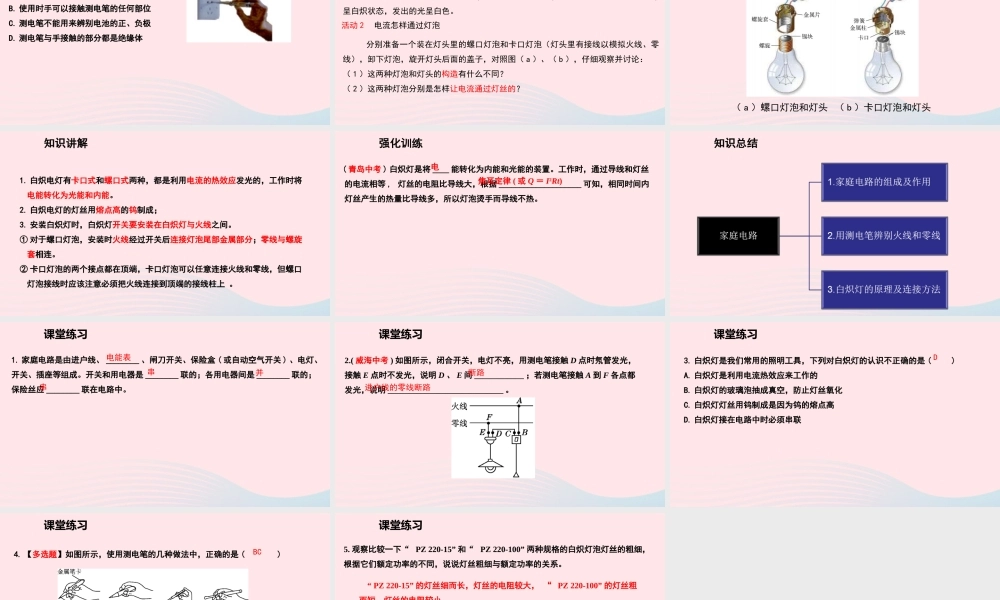

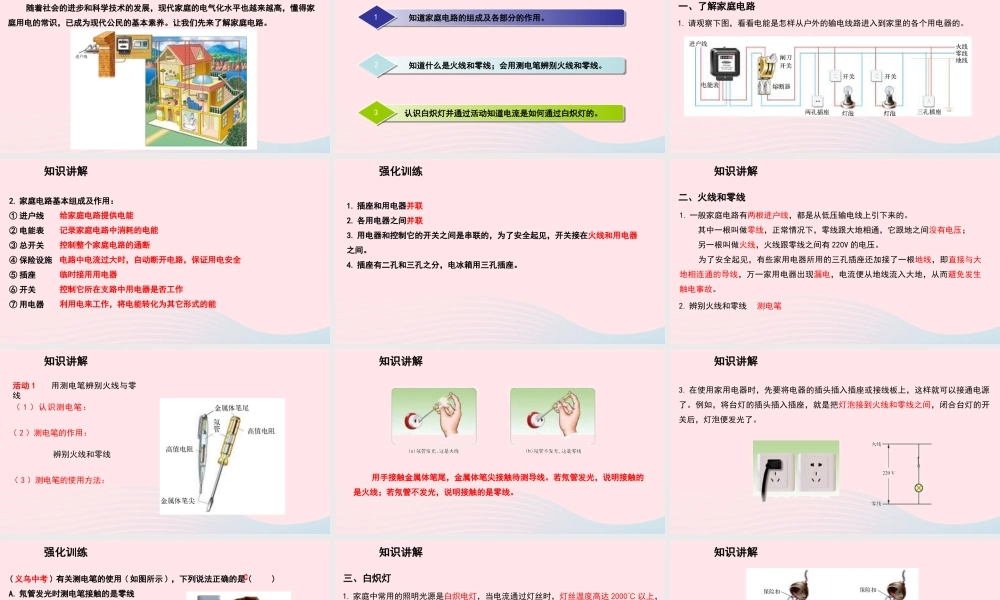

第十八章 家庭电路与安全用电第十八章 家庭电路与安全用电18.1 家庭电路新课引入新课引入 随着社会的进步和科学技术的发展，现代家庭的电气化水平也越来越高，懂得家庭用电的常识，已成为现代公民的基本素养。让我们先来了解家庭电路。学习目标 知道家庭电路的组成及各部分的作用。1 知道什么是火线和零线；会用测电笔辨别火线和零线。2 认识白炽灯并通过活动知道电流是如何通过白炽灯的。3知识讲解一、了解家庭电路1. 请观察下图，看看电能是怎样从户外的输电线路进入到家里的各个用电器的。知识讲解2. 家庭电路基本组成及作用：① 进户线② 电能表③ 总开关④ 保险设施⑤ 插座⑥ 开关⑦ 用电器给家庭电路提供电能记录家庭电路中消耗的电能控制整个家庭电路的通断电路中电流过大时，自动断开电路，保证用电安全临时接用用电器控制它所在支路中用电器是否工作利用电来工作，将电能转化为其它形式的能强化训练1. 插座和用电器并联2. 各用电器之间并联3. 用电器和控制它的开关之间是串联的，为了安全起见，开关接在火线和用电器之间。4. 插座有二孔和三孔之分，电冰箱用三孔插座。知识讲解二、火线和零线1. 一般家庭电路有两根进户线，都是从低压输电线上引下来的。 其中一根叫做零线，正常情况下，零线跟大地相通，它跟地之间没有电压； 另一根叫做火线，火线跟零线之间有 220V 的电压。 为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即直接与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。2. 辨别火线和零线测电笔知识讲解活动 1 用测电笔辨别火线与零线（ 1 ）认识测电笔：（ 2 ）测电笔的作用：辨别火线和零线（ 3 ）测电笔的使用方法：知识讲解 用手接触金属体笔尾，金属体笔尖接触待测导线。若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。3. 在使用家用电器时，先要将电器的插头插入插座或接线板上，这样就可以接通电源了。例如，将台灯的插头插入插座，就是把灯泡接到火线和零线之间，闭合台灯的开关后，灯泡便发光了。知识讲解强化训练( 义乌中考 ) 有关测电笔的使用 ( 如图所示 ) ，下列说法正确的是 ( )A. 氖管发光时测电笔接触的是零线B. 使用时手可以接触测电笔的任何部位C. 测电笔不能用来辨别电池的正、负极D. 测电笔与手接触的部分都是绝缘体C知识讲解三、白炽灯1. 家庭中常用的照明光源是白炽电灯，...
