包装材料塑料薄膜性能的测试方法VIP免费

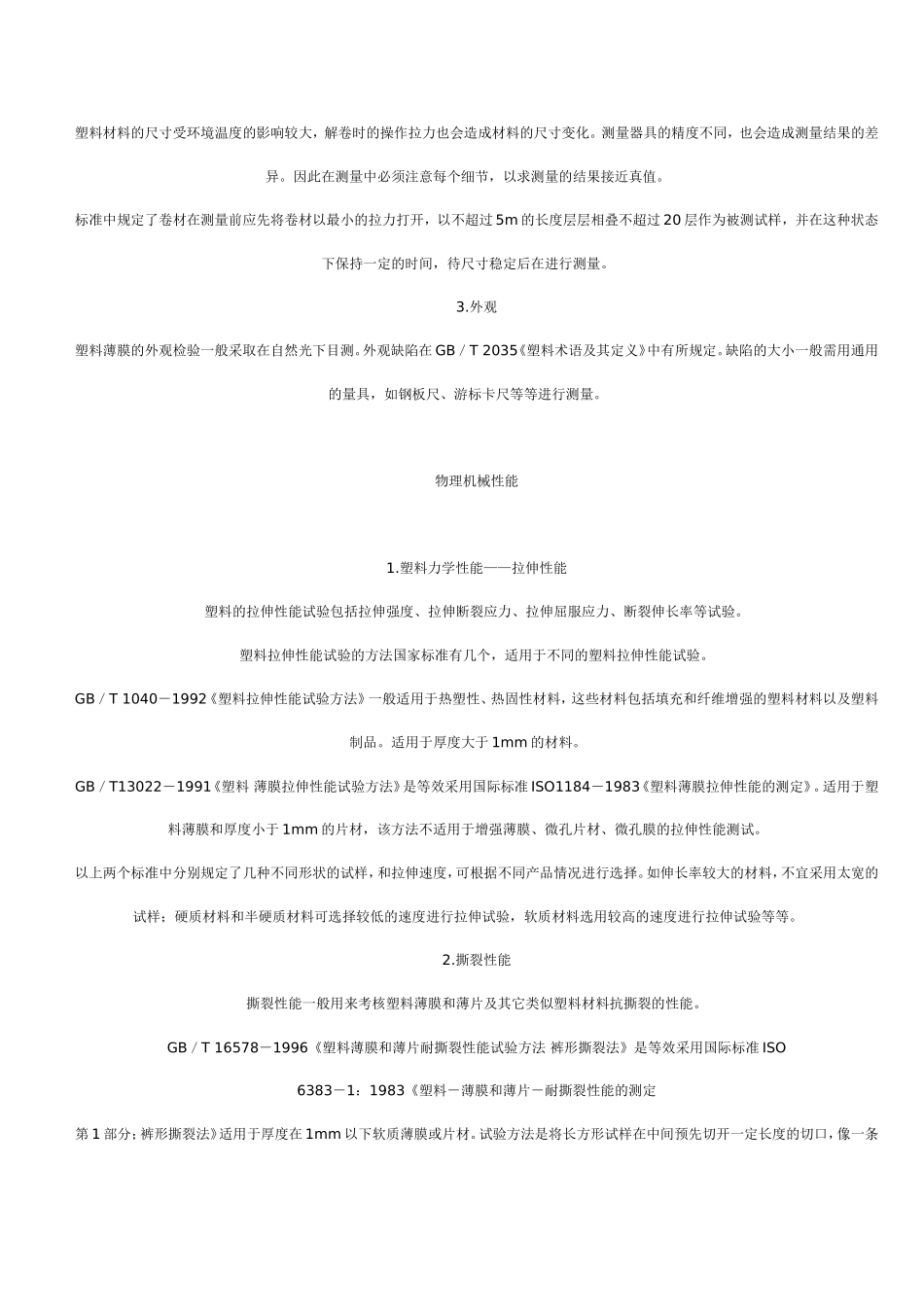

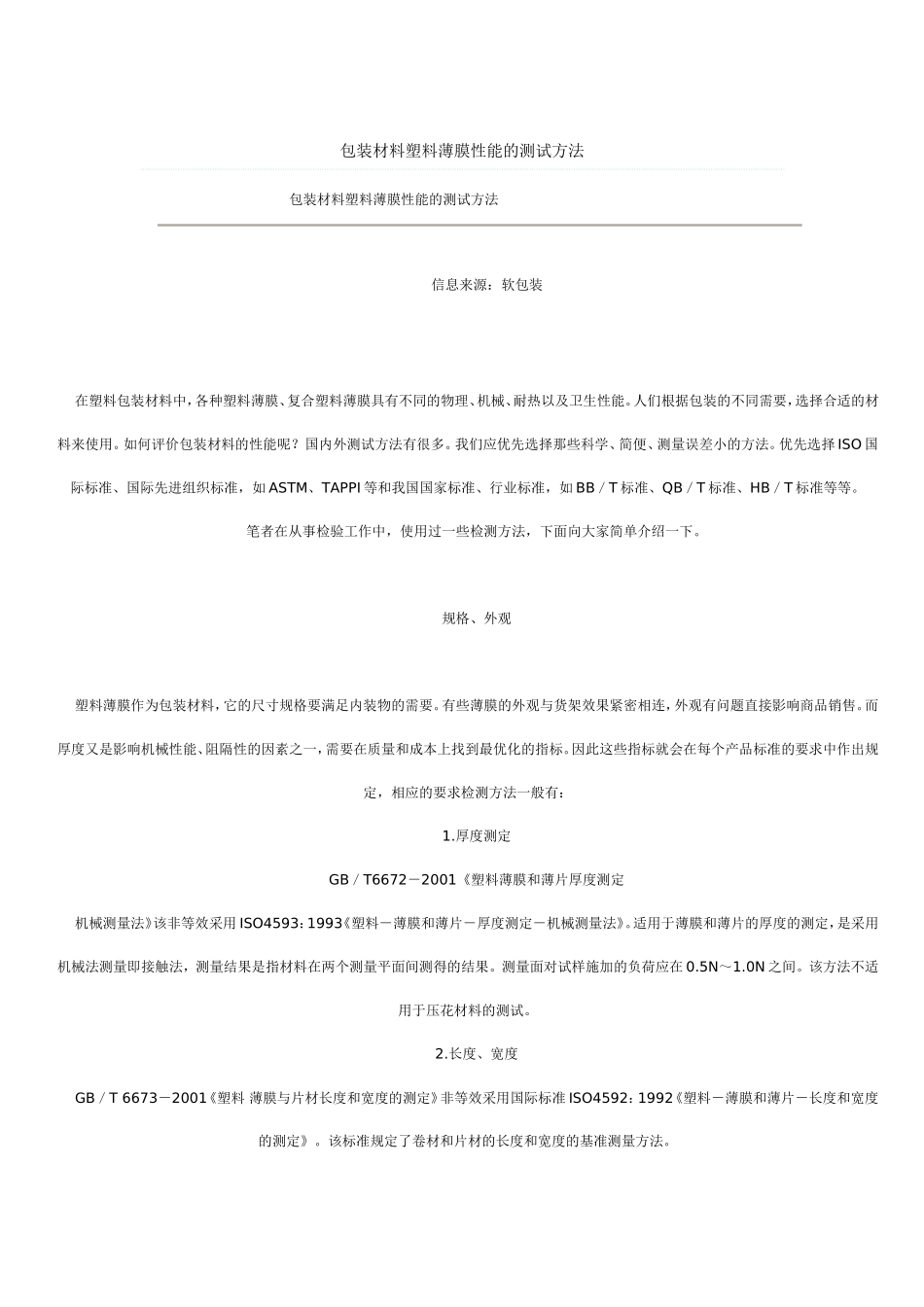

包装材料塑料薄膜性能的测试方法包装材料塑料薄膜性能的测试方法信息来源：软包装在塑料包装材料中，各种塑料薄膜、复合塑料薄膜具有不同的物理、机械、耐热以及卫生性能。人们根据包装的不同需要，选择合适的材料来使用。如何评价包装材料的性能呢？国内外测试方法有很多。我们应优先选择那些科学、简便、测量误差小的方法。优先选择ISO国际标准、国际先进组织标准，如ASTM、TAPPI等和我国国家标准、行业标准，如BB／T标准、QB／T标准、HB／T标准等等。笔者在从事检验工作中，使用过一些检测方法，下面向大家简单介绍一下。规格、外观塑料薄膜作为包装材料，它的尺寸规格要满足内装物的需要。有些薄膜的外观与货架效果紧密相连，外观有问题直接影响商品销售。而厚度又是影响机械性能、阻隔性的因素之一，需要在质量和成本上找到最优化的指标。因此这些指标就会在每个产品标准的要求中作出规定，相应的要求检测方法一般有：1.厚度测定GB／T6672－2001《塑料薄膜和薄片厚度测定机械测量法》该非等效采用ISO4593：1993《塑料－薄膜和薄片－厚度测定－机械测量法》。适用于薄膜和薄片的厚度的测定，是采用机械法测量即接触法，测量结果是指材料在两个测量平面间测得的结果。测量面对试样施加的负荷应在0.5N～1.0N之间。该方法不适用于压花材料的测试。2.长度、宽度GB／T6673－2001《塑料薄膜与片材长度和宽度的测定》非等效采用国际标准ISO4592：1992《塑料－薄膜和薄片－长度和宽度的测定》。该标准规定了卷材和片材的长度和宽度的基准测量方法。塑料材料的尺寸受环境温度的影响较大，解卷时的操作拉力也会造成材料的尺寸变化。测量器具的精度不同，也会造成测量结果的差异。因此在测量中必须注意每个细节，以求测量的结果接近真值。标准中规定了卷材在测量前应先将卷材以最小的拉力打开，以不超过5m的长度层层相叠不超过20层作为被测试样，并在这种状态下保持一定的时间，待尺寸稳定后在进行测量。3.外观塑料薄膜的外观检验一般采取在自然光下目测。外观缺陷在GB／T2035《塑料术语及其定义》中有所规定。缺陷的大小一般需用通用的量具，如钢板尺、游标卡尺等等进行测量。物理机械性能1.塑料力学性能——拉伸性能塑料的拉伸性能试验包括拉伸强度、拉伸断裂应力、拉伸屈服应力、断裂伸长率等试验。塑料拉伸性能试验的方法国家标准有几个，适用于不同的塑料拉伸性能试验。GB／T1040－1992《塑料拉伸性能试验方法》一般适用于热塑性、热固性材料，这些材料包括填充和纤维增强的塑料材料以及塑料制品。适用于厚度大于1mm的材料。GB／T13022－1991《塑料薄膜拉伸性能试验方法》是等效采用国际标准ISO1184－1983《塑料薄膜拉伸性能的测定》。适用于塑料薄膜和厚度小于1mm的片材，该方法不适用于增强薄膜、微孔片材、微孔膜的拉伸性能测试。以上两个标准中分别规定了几种不同形状的试样，和拉伸速度，可根据不同产品情况进行选择。如伸长率较大的材料，不宜采用太宽的试样；硬质材料和半硬质材料可选择较低的速度进行拉伸试验，软质材料选用较高的速度进行拉伸试验等等。2.撕裂性能撕裂性能一般用来考核塑料薄膜和薄片及其它类似塑料材料抗撕裂的性能。GB／T16578－1996《塑料薄膜和薄片耐撕裂性能试验方法裤形撕裂法》是等效采用国际标准ISO6383－1：1983《塑料－薄膜和薄片－耐撕裂性能的测定第1部分；裤形撕裂法》适用于厚度在1mm以下软质薄膜或片材。试验方法是将长方形试样在中间预先切开一定长度的切口，像一条裤子。故名裤形撕裂法。然后在恒定的撕裂速度下，使裂纹沿切口撕裂下去所需的力。使用仪器同拉伸试验仪中的非摆锤式的试验机。QB／T1130－1991《塑料直角撕裂性能试验方法》适用于薄膜、薄片及其它类似的塑料材料。试验方法是将试样裁成带有900直角口的试样，将试样夹在拉伸试验机的夹具上，试样的受力方法与试样方向垂直。用一定速度进行拉伸，试验结果以撕裂过程中的最大力值作为直角撕裂负荷。试样如果太薄，可采用多片试样叠合起来进行试验。但是，单片和叠合试样的结果不可比较。叠合试样不适用于泡沫塑料片。GB／T11999－1989《塑料薄膜和薄片耐撕裂性试验方法埃莱门多...
