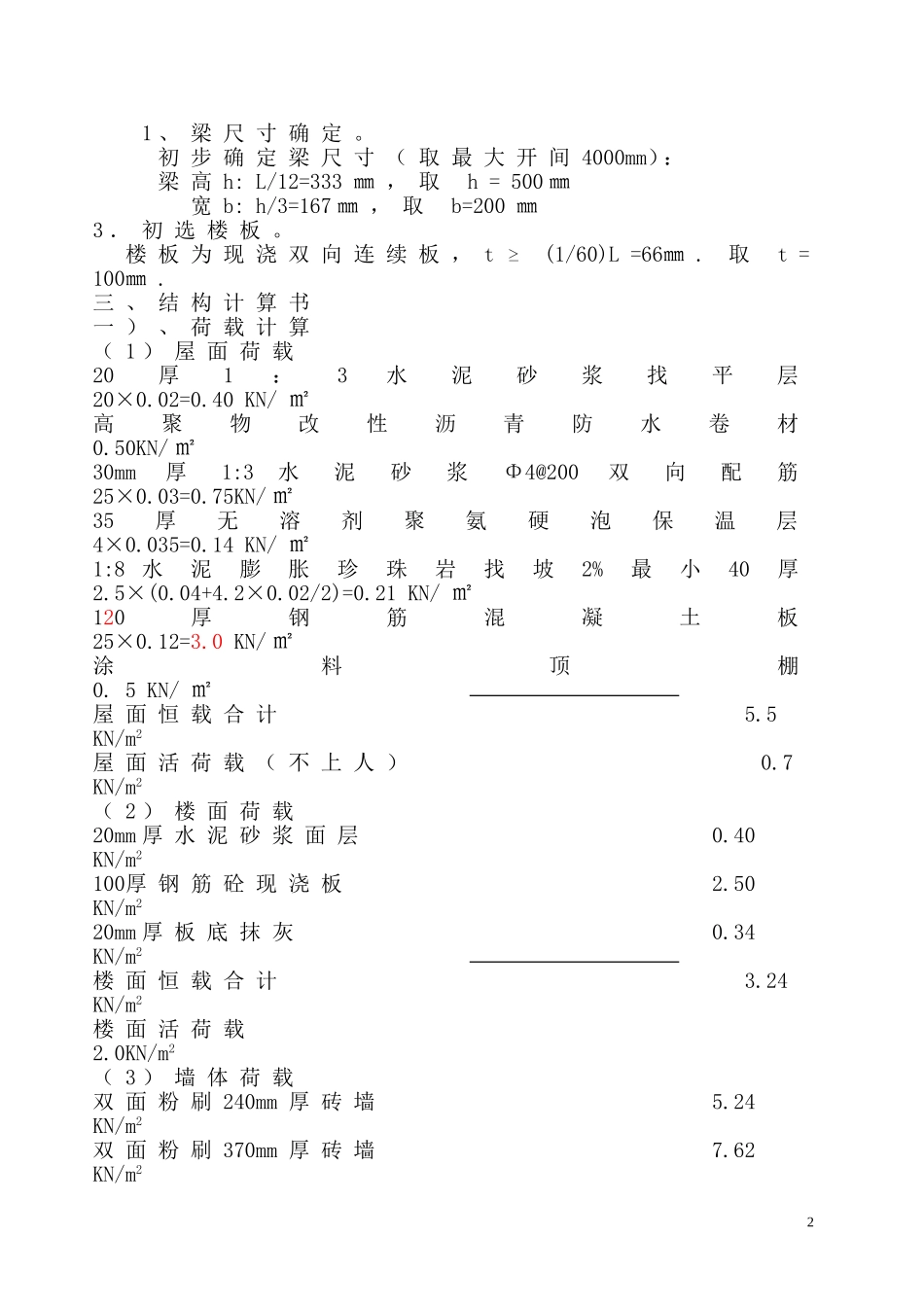

办公楼（三层）砖混房屋结构设计计算书一、设计资料(1)、设计标高：室内设计标高0.000,室内外高差900㎜。地震烈度：8度。(2)、墙身做法：外墙墙身为普通多孔烧结砖墙，底层外墙厚370㎜，其余墙厚240㎜。墙体底层MU15砖，M10砂浆砌筑，二至三层用MU10砖，用M7.5混合砂浆砌筑，双面抹灰刷乳胶漆。(3)、楼面做法：20㎜水泥砂浆地坪。100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。(4)、屋面做法：20mm厚水泥砂浆找平层，高聚物改性沥青防水卷材，30mm厚1:3水泥砂浆Φ4@200双向配筋，35厚无溶剂聚氨硬泡保温层，1:8水泥膨胀珍珠岩找坡2%最小40厚，120厚钢筋砼现浇板，涂料顶棚。(5)、门窗做法：门厅，底层走廊大门为铝合金门，其余为木门。窗为塑钢窗。(6)、地质资料：地基承载为特征值fak=250KN/m2。(7)、活荷载：走廊2.0KN/㎡,楼梯间2.0KN/㎡,厕所2.5KN/㎡,办公室2.0KN/㎡,门厅2.0KN/㎡。结构平面布置图如下：一层平面图二、构件初估。11、梁尺寸确定。初步确定梁尺寸（取最大开间4000mm）：梁高h:L/12=333㎜，取h=500㎜宽b:h/3=167㎜，取b=200㎜3．初选楼板。楼板为现浇双向连续板，t(1/60)L=66㎜.取t=100㎜.三、结构计算书一）、荷载计算（1）屋面荷载20厚1：3水泥砂浆找平层20×0.02=0.40KN/㎡高聚物改性沥青防水卷材0.50KN/㎡30mm厚1:3水泥砂浆Φ4@200双向配筋25×0.03=0.75KN/㎡35厚无溶剂聚氨硬泡保温层4×0.035=0.14KN/㎡1:8水泥膨胀珍珠岩找坡2%最小40厚2.5×(0.04+4.2×0.02/2)=0.21KN/㎡120厚钢筋混凝土板25×0.12=3.0KN/㎡涂料顶棚0.5KN/㎡屋面恒载合计5.5KN/m2屋面活荷载（不上人）0.7KN/m2（2）楼面荷载20mm厚水泥砂浆面层0.40KN/m2100厚钢筋砼现浇板2.50KN/m220mm厚板底抹灰0.34KN/m2楼面恒载合计3.24KN/m2楼面活荷载2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙5.24KN/m2双面粉刷370mm厚砖墙7.62KN/m22塑钢窗0.30KN/m2此办公楼为一般民用建筑物，安全等级为二级。按《建筑结构荷载规范》规定：结构的重要性系数0＝1.0永久荷载的分项系数G＝1.2可变荷载的分项系数Q＝1.4二、基础设计1.基础顶荷载标准值Q1（～/）:按正常使用极限状态下荷载效应的标准组合：屋面传来：5.5×1/4×5.1=7.0125KN/m顶层墙自重:5.24×(0.9+2.7/2)=11.79KN/m一~三层楼面传:(3.24+2.0)×1/4×5.1×3=20.043KN/m一~三层墙体自重：5.24×2.8×3=44.016KN/m底层楼面传来：(3.24+2.0)×1/4×5.1=6.681KN/m底层墙自重：7.62×3.9=29.718KN/m小计：gk=119.26KN/mQ2（～/）按正常使用极限状态下荷载效应的标准组合：屋面传来：5.5×1/4×(5.1+5.1)=14.025KN/m顶层墙自重:5.24×(0.9+2.7/2)=11.79KN/m一~三层楼面传:(3.24+2.0)×1/4×(5.1+5.1)×3=40.086KN/m一~三层墙体自重：5.24×2.8×3=44.016KN/m底层楼面传来：(3.24+2.0)×1/4×(5.1+5.1)=13.362KN/m底层墙自重：5.24×3.9=20.436KN/m小计：gk=143.715KN/mQ3（～/）按正常使用极限状态下荷载效应的标准组合：3屋面传来：5.5×1/4×(5.1+5.1)=14.025KN/m顶层墙自重:5.24×2.4=12.58KN/m一~三层楼面传:[(3.24+2.0)×1/4×5.1+(4.7+2.0)×5.1×1/4]×3=45.67KN/m一~三层墙体自重：5.24×2.8×3=44.016KN/m底层楼面传来：(3.24+2.0)×1/4×5.1+(4.7+2.0)×1/4×5.1=15.22KN/m底层墙自重：5.24×3.9=20.436KN/m小计：gk=151.947KN/m2、基础荷载统计及截面设计由地质报告，fak=800kpa及fak=1600kpa,取基础埋深分别为d=1.2m及d=0.6m根据各墙体底部内力及F/(f-rd)公式，条形基础取1m宽度计算得各基础的截面尺寸如下：Q1（～/）gk=119.26KN/mb>119.26/800=0.149取b=600mmQ2（～/）gk=143.715KN/mb>143.715/800=0.179取b=600mmQ3（～/）gk=151.947KN/mb>151.947/800=0.19取b=600mm3.基础配筋计算按荷载基本组合统计设计值：L=a’=1m,a1=b1采用C25,as=40,h0=h-401-1:F=192.26KN/mb=600mmM=2.20KN·MG=γmAd=20×0.6×1.2=14.4KNNb=F+G=14.4+192.26=206.66KNPKmax=Nb/A+M/W=206.66/0.6+2.20×6/0.6×1.02=344.43+22=458.55<800KpaPmax=N/A+M/W=258.33/0.6+2.20×1.25×6/0.6×1.02=430.54+27.5=458.04Pmin=N/A-M/W=258.33/0.6-2.20×1.25×6/0.6×1.02=430.54-27...
