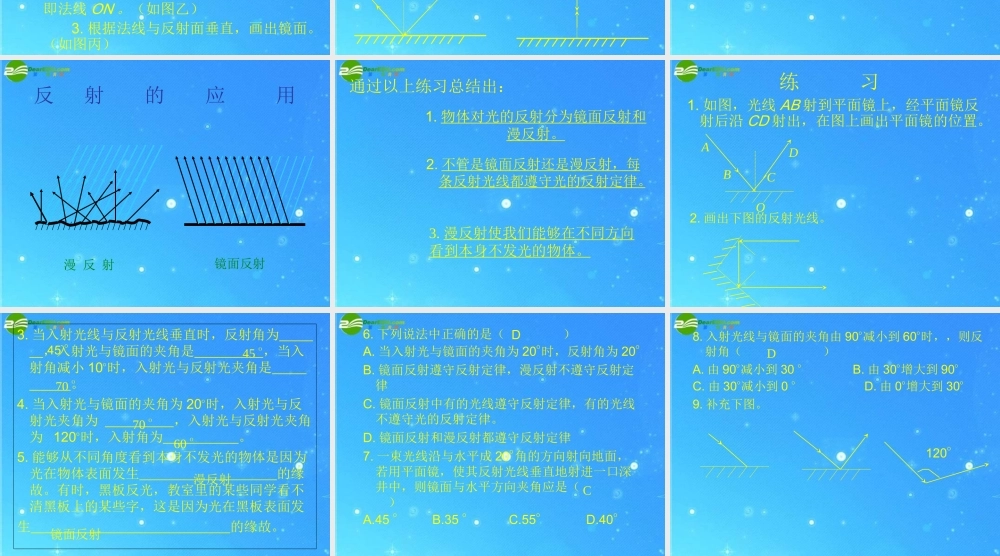

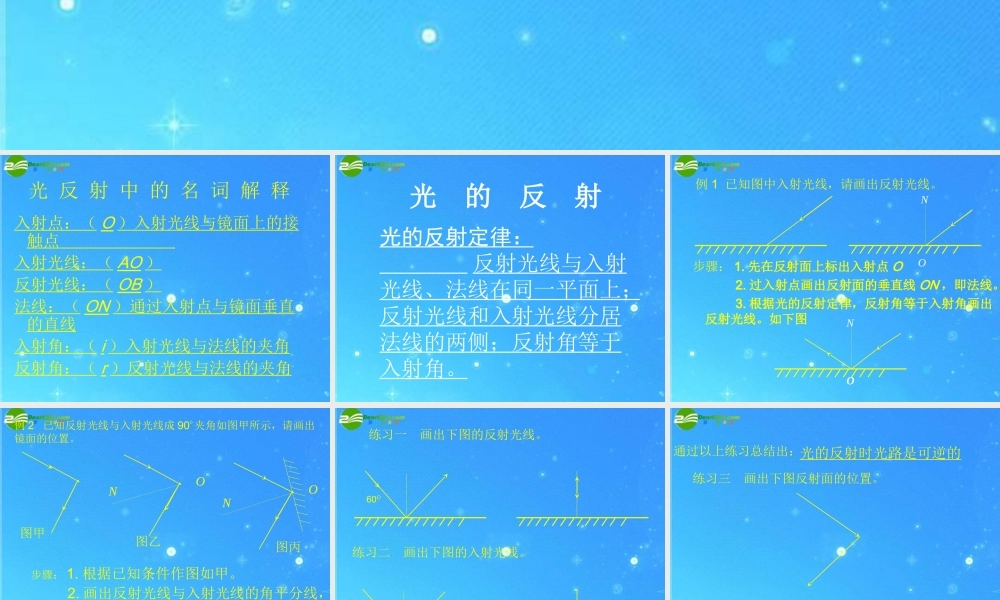

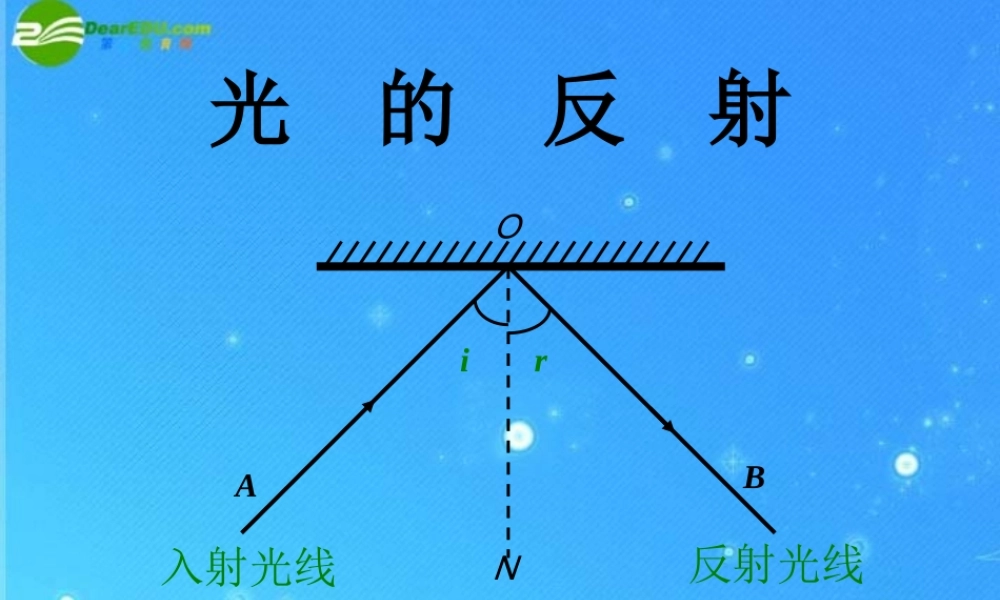

光 的 反 射ON入射光线反射光线ABir光 反 射 中 的 名 词 解 释入射点:( O )入射光线与镜面上的接触点 入射光线:( AO )反射光线:( OB )法线:( ON )通过入射点与镜面垂直的直线入射角:( i )入射光线与法线的夹角反射角:( r )反射光线与法线的夹角光 的 反 射光的反射定律: 反射光线与入射光线、法线在同一平面上;反射光线和入射光线分居法线的两侧;反射角等于入射角。例 1 已知图中入射光线,请画出反射光线。步骤: 1. 先在反射面上标出入射点 O 2. 过入射点画出反射面的垂直线 ON ,即法线。 3. 根据光的反射定律,反射角等于入射角画出反射光线。如下图NONO例 2 已知反射光线与入射光线成 90O夹角如图甲所示,请画出镜面的位置。 图甲步骤: 1. 根据已知条件作图如甲。 2. 画出反射光线与入射光线的角平分线,即法线 ON 。(如图乙) 3. 根据法线与反射面垂直,画出镜面。(如图丙)ON图乙ON图丙60O练习一 画出下图的反射光线。练习二 画出下图的入射光线。光的反射时光路是可逆的练习三 画出下图反射面的位置。通过以上练习总结出:反 射 的 应 用漫 反 射镜面反射1. 物体对光的反射分为镜面反射和漫反射。2. 不管是镜面反射还是漫反射,每条反射光线都遵守光的反射定律。通过以上练习总结出:3. 漫反射使我们能够在不同方向看到本身不发光的物体。练 习1. 如图,光线 AB 射到平面镜上,经平面镜反射后沿 CD 射出,在图上画出平面镜的位置。2. 画出下图的反射光线。OABDC3. 当入射光线与反射光线垂直时,反射角为 ,入射光与镜面的夹角是 ,当入射角减小 10O时,入射光与反射光夹角是 。4. 当入射光与镜面的夹角为 20O时,入射光与反射光夹角为 ,入射光与反射光夹角为 120O时,入射角为 。5. 能够从不同角度看到本身不发光的物体是因为光在物体表面发生 的缘故。有时,黑板反光,教室里的某些同学看不清黑板上的某些字,这是因为光在黑板表面发生 的缘故。45 O45 O70 O70 O60 O漫反射镜面反射6. 下列说法中正确的是( )A. 当入射光与镜面的夹角为 20O时,反射角为 20OB. 镜面反射遵守反射定律,漫反射不遵守反射定律C. 镜面反射中有的光线遵守反射定律,有的光线不遵守光的反射定律。D. 镜面反射和漫反射都遵守反射定律7. 一束光线沿与水平成 20O角的方向射向地面,若用平面镜,使其反射光线垂直地射进一口深井中,...
