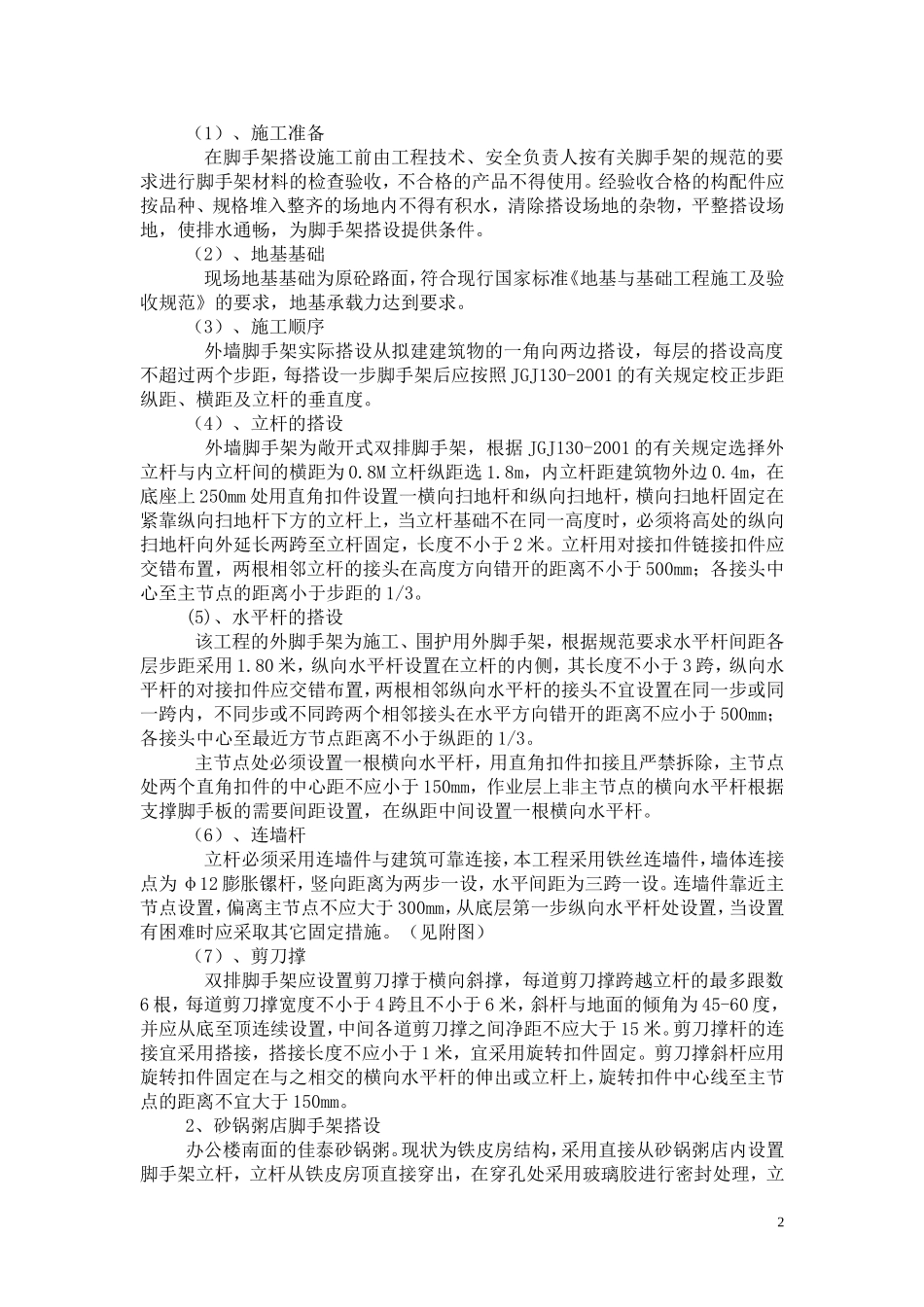

办公楼脚手架工程专项施工方案一、工程概况：本工程位于后海大道与登良路交界处，后海大道左侧，现状为一栋9层楼的办公楼，楼层高度为35.8m，主要工作内容为墙体立面改造工程，该办公楼设计为墙体四面进行改造，预计脚手架的搭设面积为10000平方米。现状办公楼东侧为酒店主要出入口及天长地久婚纱摄影楼，南侧为佳泰砂锅粥铁皮房，北侧为社区的主要通道和停车棚，西侧为社区的主要通道。脚手架的搭设需要考虑摄影楼、砂锅粥的营业及办公楼的办公和居民的通行，同时需要兼顾地面停车的需求，且由于砂锅粥店的跨度，脚手架搭设难度较大。二、总体施工方案脚手架采用双排钢管脚手架，脚手板采用竹架板，安全网采用密目安全网。防护棚采用双层防护，首层为模板满铺，第二层为竹跳板满铺，面层加铺密目安全网。具体搭设方式见后附图一。综合考虑外脚手架安全维护和外架刚度和稳定性，其主要搭设参数如下：1、外脚手架总高37.8m，各层步高为1.8m，共20步架。2、立杆横距0.8m，纵距1.8m，大横杆步距1.8m，小横杆伸出大横杆大于0.15m，内立杆距墙0.4m，小横杆距墙0.2m。3、按外架搭设要求在建筑物转角处及纵向方向上每隔15m，沿架体竖向直方向上连续设置一道剪刀撑。4、北面四层以下穿过停车棚,四层以上搭设在凹进屋面上。5、按外架搭设要求在建筑物转角处及纵向方向上每隔15m，沿架体竖向直方向上连续设置一道剪刀撑。连墙采用φ12膨胀镙杆用4号镀锌铁丝与墙壁面连接。（脚手架受力计算见后附“脚手架计算书”）三、主材及配件根据深圳地区现有的架料情况，本工程选用φ48×3.5mm钢管作为脚手架架管使用前对所有钢管进行检查，钢管表面应清洁、光滑，不应有裂缝、分层、错位、硬刺、压痕和深的划痕。钢管外径、壁厚、端面等的偏差必须符合有关规定。旧钢管的使用应首先进行抽样检验：在锈蚀最严重的钢管中抽三根，在每根的锈蚀最严重的部位横向截断取样检查，当锈蚀深度超过规定值时不予使用，所有钢管均应刷上同一颜色的防锈漆。脚手架的链接件扣件采用公司现有的锻铸铁扣件、在使用前派专人进行清理检查对裂缝、伤缺的不予使用。脚手板采用竹板制做，50mm厚，每块质量不大于30kg的竹脚手板，脚手板上不得有虫眼、或其它质量缺陷，两端各设直径为4#的镀锌铁丝两道。安全网采用送检合格的密目安全网。防护棚首层面板采用木模板，两端各采用4#镀锌铁丝两道进行固定。连墙采用φ12膨胀镙杆用4#镀锌铁丝与墙壁面连接。四、脚手架搭设1、脚手架主体搭设1（1）、施工准备在脚手架搭设施工前由工程技术、安全负责人按有关脚手架的规范的要求进行脚手架材料的检查验收，不合格的产品不得使用。经验收合格的构配件应按品种、规格堆入整齐的场地内不得有积水，清除搭设场地的杂物，平整搭设场地，使排水通畅，为脚手架搭设提供条件。（2）、地基基础现场地基基础为原砼路面，符合现行国家标准《地基与基础工程施工及验收规范》的要求，地基承载力达到要求。（3）、施工顺序外墙脚手架实际搭设从拟建建筑物的一角向两边搭设，每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照JGJ130-2001的有关规定校正步距纵距、横距及立杆的垂直度。（4）、立杆的搭设外墙脚手架为敞开式双排脚手架，根据JGJ130-2001的有关规定选择外立杆与内立杆间的横距为0.8M立杆纵距选1.8m，内立杆距建筑物外边0.4m，在底座上250mm处用直角扣件设置一横向扫地杆和纵向扫地杆，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度时，必须将高处的纵向扫地杆向外延长两跨至立杆固定，长度不小于2米。立杆用对接扣件链接扣件应交错布置，两根相邻立杆的接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离小于步距的1/3。(5)、水平杆的搭设该工程的外脚手架为施工、围护用外脚手架，根据规范要求水平杆间距各层步距采用1.80米，纵向水平杆设置在立杆的内侧，其长度不小于3跨，纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同一步或同一跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近方节点距离不小于纵距的1/3。主节点处必...
