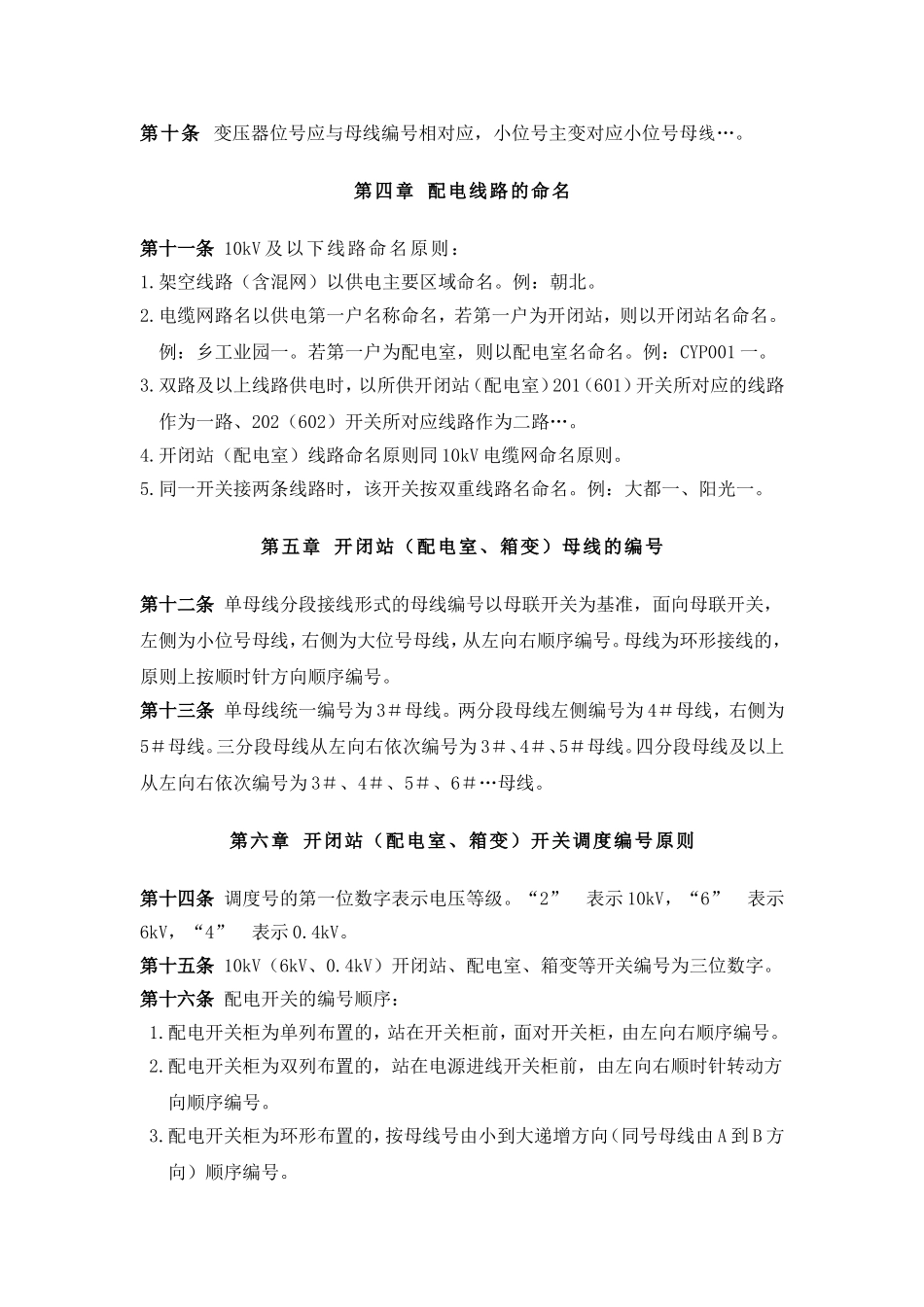

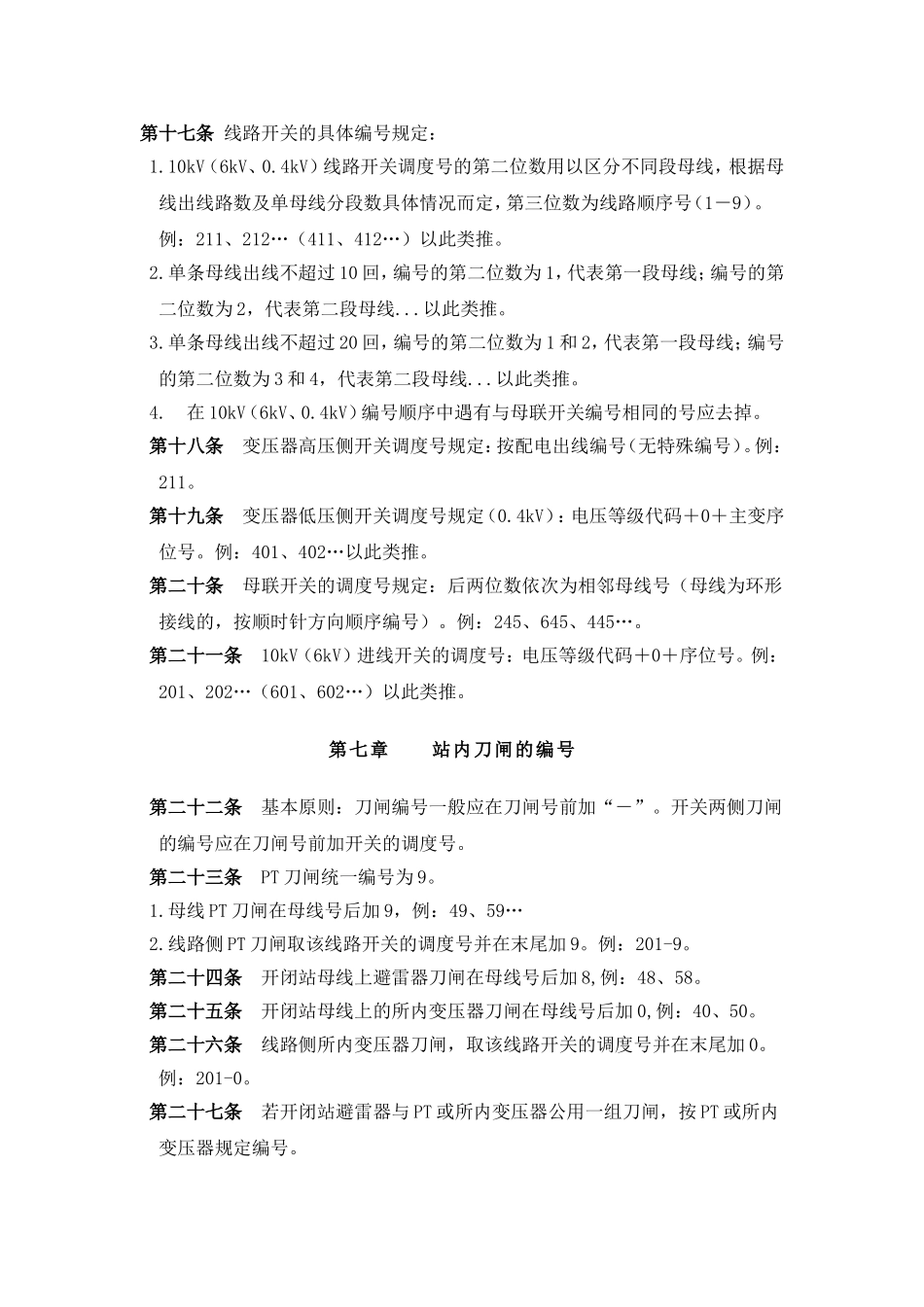

北京地区10kV及以下配网设备调度编号原则（试行）第一章总则第一条为规范北京地区10kV及以下配网设备的调度编号，强化运行管理，特制定本原则。第二条本原则适用于北京地区10kV、6kV、0.4kV配网设备。第三条配网设备不能同期全部投产的，在设备编号时，设计部门应按终期设计规模进行编号。第四条北京地区配网内开闭站、小区配电室、箱变、开闭器、电缆分界室、电缆分支箱及其线路的命名以名称不重复（并与主网站名、路名不重复），形音不近似不违反公序良俗为基本原则。第五条北京地区配网内设备应严格依据本原则进行调度编号，6kV及以上配网设备调度编号以调度部门批准书、协议书或书面通知为准，0.4kV配网设备调度编号由运行部门依据本原则确定，遇特殊情况应与调度通信中心协商确定，不得随意创新设备编号。第二章开闭站、小区配电室、箱变的命名第六条开闭站一般以当地地域名或当地有代表性的其它名称作为其站名。第七条小区配电室一般以P开头后缀三位数字并在P前加属地公司汉语拼音的简称。若序号超过三位数，则升至千位（CYP1001）。例：CYP001CY代表朝阳P代表配电室001代表配电室序号。第八条客户配电室一般以客户名称作为其配电室名。第九条箱变一般以X开头后缀三位数字并在X前加属地公司汉语拼音的简称。若序号超过三位数，则升至千位（CYX1001）。例：CYX001CY代表朝阳X代表箱变001代表箱变序号。第三章站内配电变压器的编号第十条变压器位号应与母线编号相对应，小位号主变对应小位号母线…。第四章配电线路的命名第十一条10kV及以下线路命名原则：1.架空线路（含混网）以供电主要区域命名。例：朝北。2.电缆网路名以供电第一户名称命名，若第一户为开闭站，则以开闭站名命名。例：乡工业园一。若第一户为配电室，则以配电室名命名。例：CYP001一。3.双路及以上线路供电时，以所供开闭站（配电室）201（601）开关所对应的线路作为一路、202（602）开关所对应线路作为二路…。4.开闭站（配电室）线路命名原则同10kV电缆网命名原则。5.同一开关接两条线路时，该开关按双重线路名命名。例：大都一、阳光一。第五章开闭站（配电室、箱变）母线的编号第十二条单母线分段接线形式的母线编号以母联开关为基准，面向母联开关，左侧为小位号母线，右侧为大位号母线，从左向右顺序编号。母线为环形接线的，原则上按顺时针方向顺序编号。第十三条单母线统一编号为3＃母线。两分段母线左侧编号为4＃母线，右侧为5＃母线。三分段母线从左向右依次编号为3＃、4＃、5＃母线。四分段母线及以上从左向右依次编号为3＃、4＃、5＃、6＃…母线。第六章开闭站（配电室、箱变）开关调度编号原则第十四条调度号的第一位数字表示电压等级。“2”表示10kV，“6”表示6kV，“4”表示0.4kV。第十五条10kV（6kV、0.4kV）开闭站、配电室、箱变等开关编号为三位数字。第十六条配电开关的编号顺序：1.配电开关柜为单列布置的，站在开关柜前，面对开关柜，由左向右顺序编号。2.配电开关柜为双列布置的，站在电源进线开关柜前，由左向右顺时针转动方向顺序编号。3.配电开关柜为环形布置的，按母线号由小到大递增方向（同号母线由A到B方向）顺序编号。第十七条线路开关的具体编号规定：1.10kV（6kV、0.4kV）线路开关调度号的第二位数用以区分不同段母线，根据母线出线路数及单母线分段数具体情况而定，第三位数为线路顺序号（1－9）。例：211、212…（411、412…）以此类推。2.单条母线出线不超过10回，编号的第二位数为1，代表第一段母线；编号的第二位数为2，代表第二段母线...以此类推。3.单条母线出线不超过20回，编号的第二位数为1和2，代表第一段母线；编号的第二位数为3和4，代表第二段母线...以此类推。4.在10kV（6kV、0.4kV）编号顺序中遇有与母联开关编号相同的号应去掉。第十八条变压器高压侧开关调度号规定：按配电出线编号（无特殊编号）。例：211。第十九条变压器低压侧开关调度号规定（0.4kV）：电压等级代码＋0＋主变序位号。例：401、402…以此类推。第二十条母联开关的调度号规定：后两位数依次为相邻母线号（母线为环形接线的，按顺时针方向顺序编号）。例：245、645、445…。第二十一...
