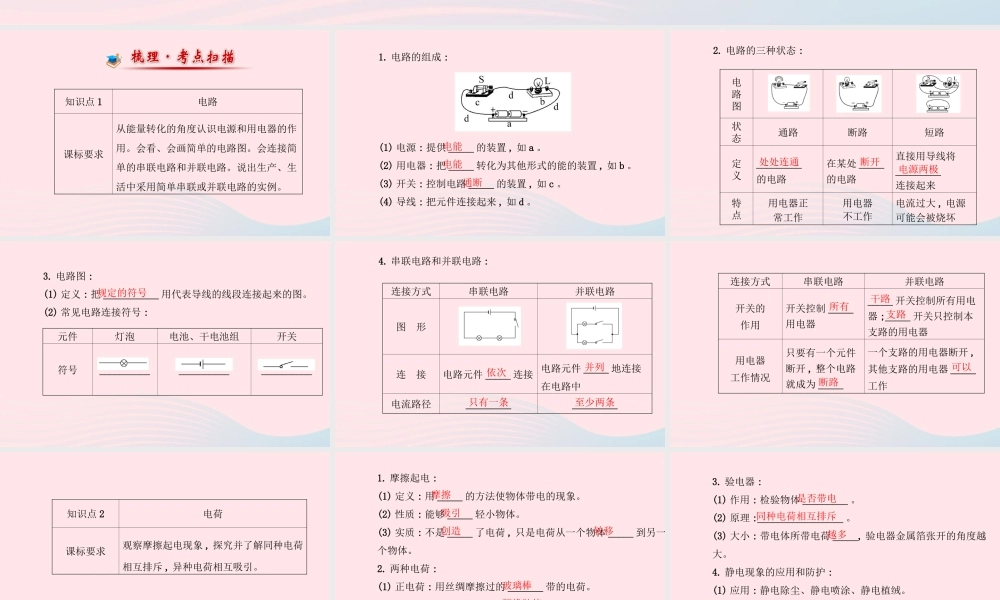

第十一章 简 单 电 路知识点 1电路课标要求从能量转化的角度认识电源和用电器的作用。会看、会画简单的电路图。会连接简单的串联电路和并联电路。说出生产、生活中采用简单串联或并联电路的实例。1. 电路的组成 :(1) 电源 : 提供 _____ 的装置 , 如 a 。(2) 用电器 : 把 _____ 转化为其他形式的能的装置 , 如 b 。(3) 开关 : 控制电路 _____ 的装置 , 如 c 。(4) 导线 : 把元件连接起来 , 如 d 。电能电能通断2. 电路的三种状态 :电路图状态通路断路短路定义_________的电路在某处 _____的电路直接用导线将_________连接起来特点用电器正常工作用电器不工作电流过大 , 电源可能会被烧坏处处连通断开电源两极3. 电路图 :(1) 定义 : 把 ___________ 用代表导线的线段连接起来的图。(2) 常见电路连接符号 :元件灯泡电池、干电池组开关符号______________________________规定的符号4. 串联电路和并联电路 :连接方式串联电路并联电路 图形 连接电路元件 _____ 连接 电路元件 _____ 地连接在电路中电流路径__________________依次并列只有一条至少两条连接方式串联电路并联电路开关的作用开关控制 _____用电器_____ 开关控制所有用电器 ;_____ 开关只控制本支路的用电器用电器工作情况只要有一个元件断开 , 整个电路就成为 _____一个支路的用电器断开 ,其他支路的用电器 _____工作所有干路支路断路可以知识点 2电荷课标要求观察摩擦起电现象 , 探究并了解同种电荷相互排斥 , 异种电荷相互吸引。1. 摩擦起电 :(1) 定义 : 用 _____ 的方法使物体带电的现象。(2) 性质 : 能够 _____ 轻小物体。(3) 实质 : 不是 _____ 了电荷 , 只是电荷从一个物体 _____ 到另一个物体。2. 两种电荷 :(1) 正电荷 : 用丝绸摩擦过的 _______ 带的电荷。(2) 负电荷 : 用毛皮摩擦过的 _________ 带的电荷。(3) 相互作用 : 同种电荷相互 _____, 异种电荷相互 _____ 。摩擦吸引创造转移玻璃棒硬橡胶棒排斥吸引3. 验电器 :(1) 作用 : 检验物体 _________ 。(2) 原理 :_________________ 。(3) 大小 : 带电体所带电荷 _____, 验电器金属箔张开的角度越大。4. 静电现象的应用和防护 :(1) 应用 : 静电除尘、静电喷涂、静电植绒。(2) 防护 : 为避免雷电直接袭击建筑物 , 在建筑物的顶端安装 ________ 。是否带电同种电荷相互排斥越...
