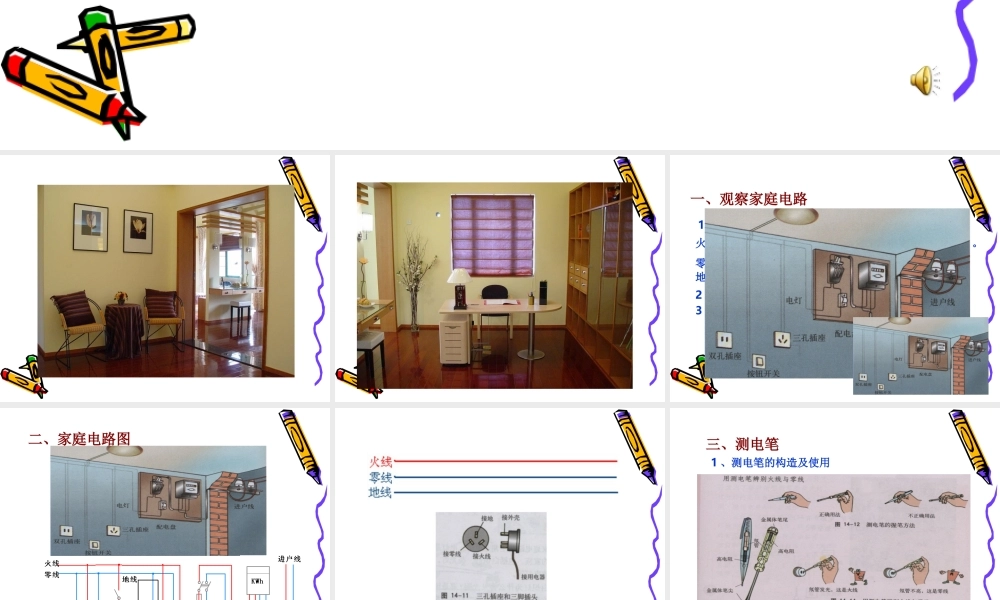

第十四章 探究电路—— 第三节 家庭电路 一、观察家庭电路1 、进户线：火线：零线：2 、配电盘：连接户外的供电电路的电线。与地电压是 0V 。与零线之间的电压是 220V ，与地电压也是 220V 。电能表、闸刀开关、保险盒。3 、室内电路：地线：通常接在住宅大楼埋入大地的接地导体上。开关、电灯、插座。 二、家庭电路图白炽灯：电流通过钨丝后发热，灯丝温度高达 2000 摄氏度左右，达到白炽状态发出明亮的光。 三、测电笔1 、测电笔的构造及使用Shockwave Flash Object 2 、测电笔工作原理 3 、交流、讨论：（ 1 ）测电笔中为什么要串联一个高电阻 ?（ 2 ）测电笔测零线时为什么氖管不发光 ?（ 3 ）使用测电笔时，为什么不能用手碰笔尖的金属体 ?答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。答：零线对地电压是 0V ，此时没有电流产生，当然不会使氖管发光。答：当用手碰笔尖的金属体时，人体两端就有 220V 的电压，这时产生的强电流就会流过人体，发生安全事故。 四、安装模拟家庭电路（室内电路）各组交流、讨论： 在安装家庭电路的过程中，你讨论了什么问题？Shockwave Flash Object 五、课堂小结：1 、家庭电路的组成：进户线、电能表、保险盒、闸刀开关、电灯、开关、插座等。2 、室内电路的安装：火线零线并排走，零线直接进灯头，火线接到开关上，进了开关进灯头。 移动电器找插座，左零右火问“上帝”， 安全用电记在心，火线零线要分清。 六、练习 2 、马虎同学为了安装一个插座供晚上学习，他把家中吊灯开关拆下后引出两条导线，然后接上插座，请你画出该电路的简图并说明他这样做会有什么现象发生。 1 、（重庆 2004 ，北碚）将图中的电灯和开关正确地连接到电源线上．
