冰箱测试系统使用说明书VIP免费

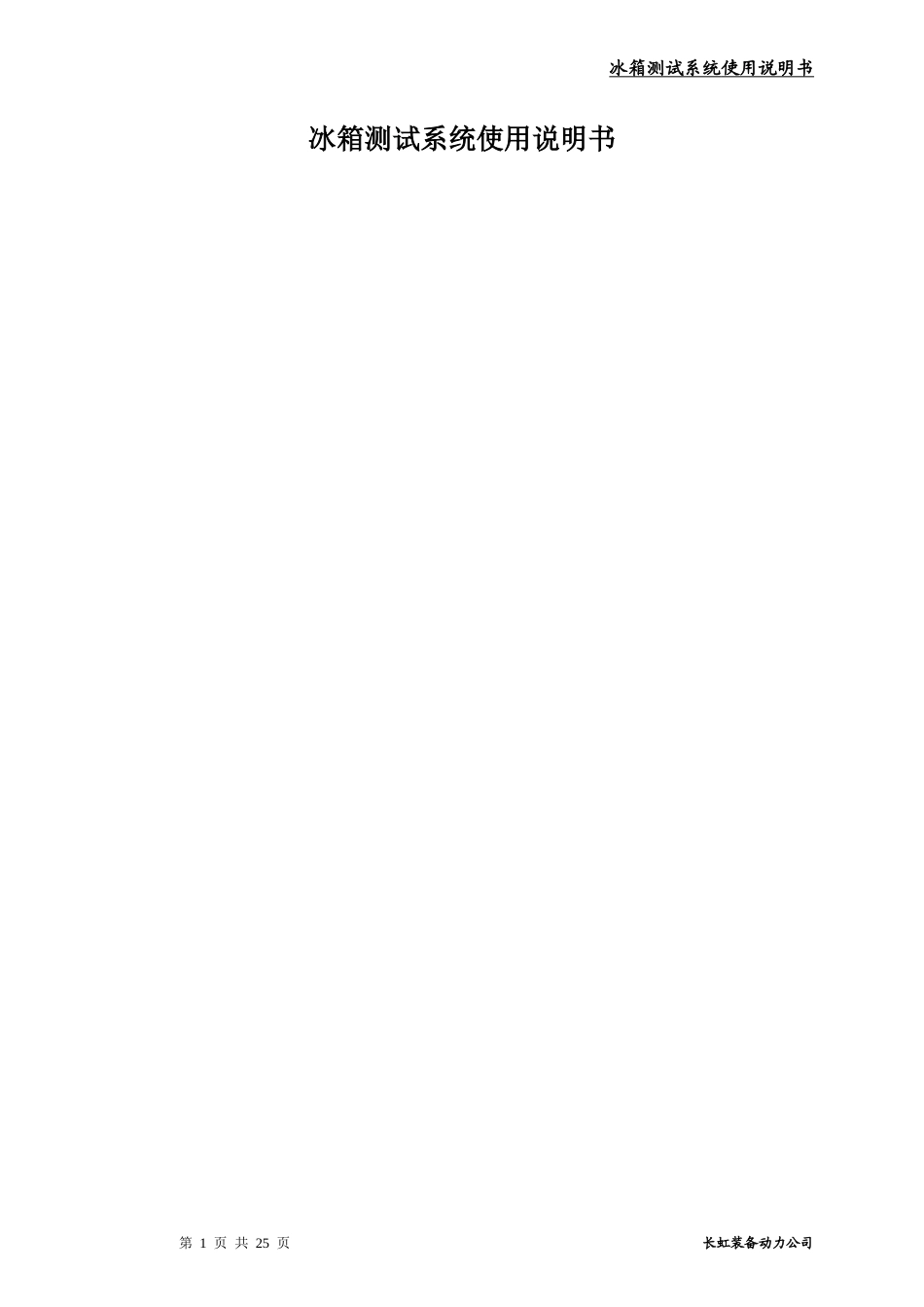

冰箱测试系统使用说明书_第1页
1/25

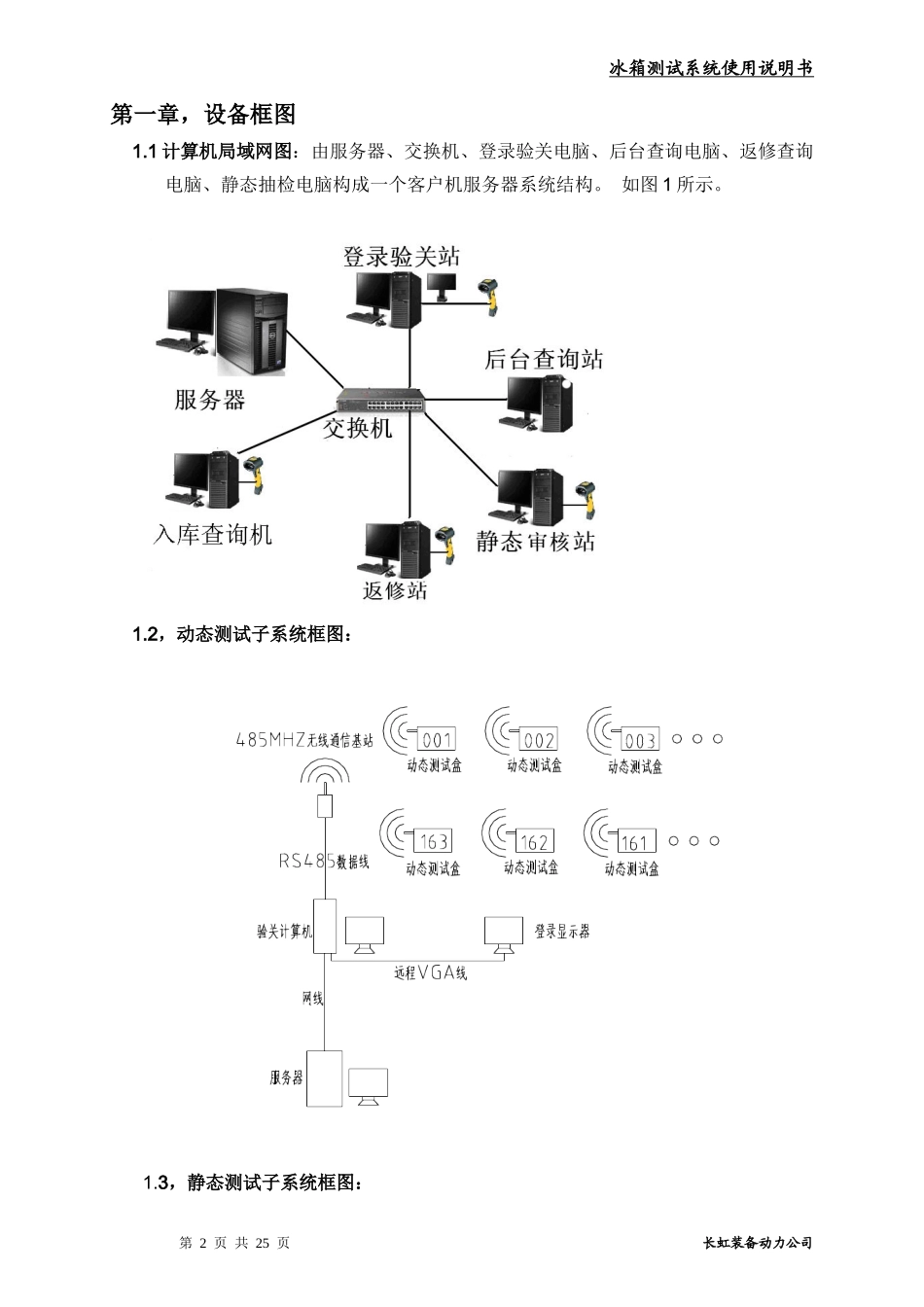

冰箱测试系统使用说明书_第2页
2/25
冰箱测试系统使用说明书_第3页
3/25
冰箱测试系统使用说明书冰箱测试系统使用说明书第1页共25页长虹装备动力公司冰箱测试系统使用说明书第一章,设备框图1.1计算机局域网图:由服务器、交换机、登录验关电脑、后台查询电脑、返修查询电脑、静态抽检电脑构成一个客户机服务器系统结构。如图1所示。1.2,动态测试子系统框图:1.3,静态测试子系统框图:第2页共25页长虹装备动力公司冰箱测试系统使用说明书第二章,系统概述:本系统是为XX公司设计、制造的专用冰箱制冷性能检测系统,系统能够在线检测220v/50Hz、冰箱制冷性能,系统检测项目为:冰箱制冷温度(箱内4路,管路2路,)、冰箱的有效功率、电流、电压、功率因数等,检测工位:动态120个、静态40个;整个系统分为3部分,⑴计算机局域网。⑵动态测试子系统。⑶静态测试子系统。2.1计算机局域网。采用5台计算机、1台服务器、一个交换机组成一个小型局域网进行数据管理。1台测试系统应用服务器,负责整个计算机局域网的文档管理。1台动态验关计算机,负责动态子系统的登录和验关,以及动态163个测试盒的数据采集处理。1台静态计算机,负责静态测试房60台测试盒的数据采集与处理。1台后台管理计算机,进行冰箱标准建模、查询、统计等;1台维修计算机,负责维修工位的信息采集管理1台入库计算机,负责入库的冰箱数据采集管理。2.2动态测试子系,包括163个可以采集冰箱性能参数并与动态基站进行无线数据交换的测试盒,一个无线电的数据收发基站,1个在登录位置的光电开关,1台有2个显示器的验关计算机。第3页共25页长虹装备动力公司登录:入口在测试计算机处扫冰箱条码采集器开始测试测试计算机根据条码信息调用服务器中的测试参数,发送到采集器验关:采集器通过无线收发器将检测数据实时发送到上位机,上位机显示曲线和数据,并实时保存到服务器中。测试时间到,采集器停止测试,给出指示,测试计算机自动判断合格与否。冰箱测试系统使用说明书2.3静态测试子系统,包括60个可以采集冰箱性能参数并与动态基站进行无线数据交换的测试盒,一个无线电的数据收发基站,1台静态计算机第三章,动态测试子系统3.1动作流程如图所示,动态测试过程流程图如下:3.2测试项目:温度:箱内温度、管道温度;功率:功率、电压、电流、功率因数。3.2.1温度测试:每个检测盒配备6路箱内温度传感器。采集器上温度传感器接口符合统一规定:1电源;2地;3空;4信号。接口设置:可根据实际测量参数需要,每个温度传感器接口可设置成不同温度测量对象的接口,如将高压管温度检测接口改设为冷藏温度检测接口或其它接口;测量范围:-55~50℃℃;分辨率:0.1℃;精度:±0.5℃。3.2.2功率测试:每个测试盒设计1路独立功率测量通道。测量范围:2~500W;耐冲击电流10A.测试精度:±0.5W(0~35W),±1W(35~200W),±0.5%(>200W),分辨率:0.1W;第4页共25页长虹装备动力公司冰箱测试系统使用说明书3.3测试盒在环形线上的定位环形动态测试线上共有163个测试盒,每个测试盒都有一个ID号,在登录位置有一个光电开关,在测试盒经过登录位置的时候,光电开关检测到的信号送到计算机,计算机将据此计算出在登录和验关位置的测试ID号,计算机就自动知道是哪个测试盒在登录或验关了。3.4环形动态测试系统的通信动态测试系统的通信有两种方式,无线通信和有线通信3.4.1动态子系统的无线通信无线通信有1个频率,各测试盒与基站之间的485MHZ频率。485MHZ频率用在验关计算机通过基站与各动态测试盒之间的通信,验关计算机的指令通过RS485方式到达动态无线基站,基站将RS485格式的数据调制在485MHZ上,发往各动态测试盒。各测试盒的数据等根据计算机的指令同样调制在485MHZ的载频上发往基站上,基站在把数据还原成RS485格式发往验关计算机。3.4.2动态子系统的有线通信动态部分的有线通信包括:验关计算机与服务器之间的网络通信,验关计算机与485MHZ基站的RS485通信,验关计算机与光电开关之间的RS232通信,条码阅读器与验关计算机之间的RS232通信。3.5、在冰箱测试前的准备:用户提供各种型号合格冰箱实验室测试原始数据,系统根据原始数据建立各种型号冰箱的测试原始判定标准。对各种型号冰箱测试的配置...
