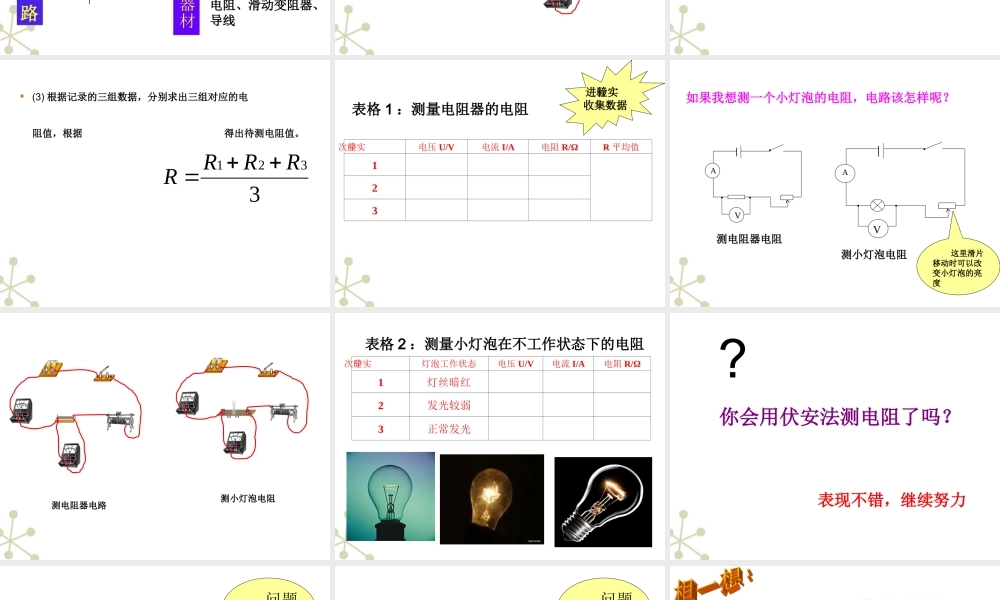

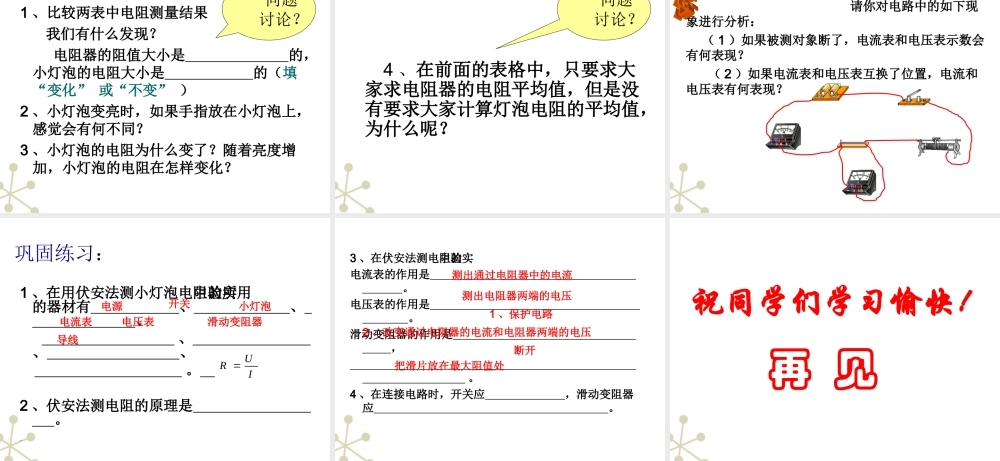

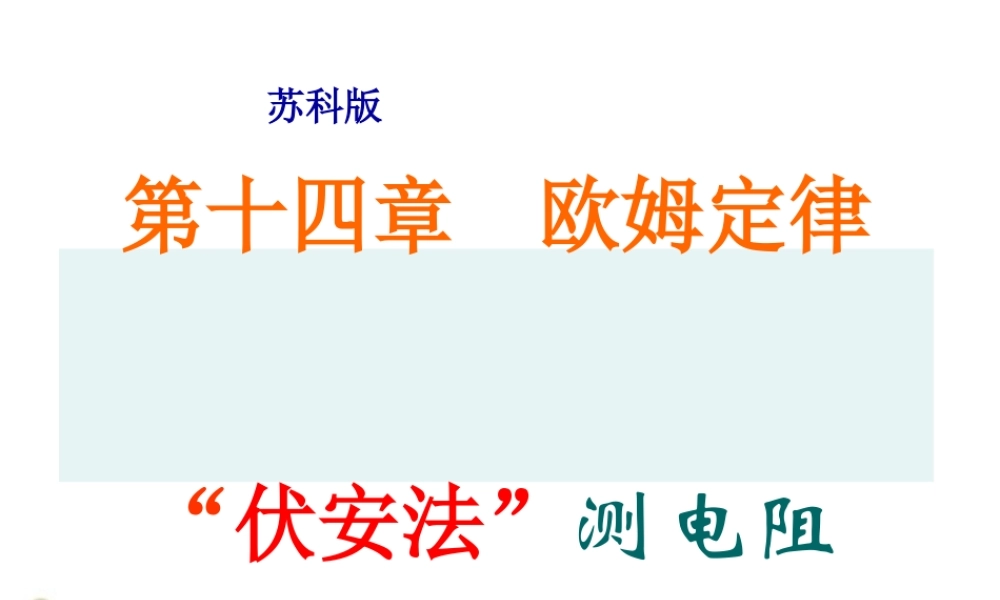

第十四章 欧姆定律“伏安法”测电阻苏科版缅怀欧姆， 1787 年出生于德国。小时候受锁匠的父亲的影响喜欢动手，由于家境贫寒，早年不得不边做家庭教师边做科研，条件非常艰难，没有图书没有器材，没有机会和科学家接触，一切都得独立做，然而不懈努力换来的一次次发现，一次次成果，却被当时的科学界所否定和不屑。但不屈的他抱着“在乌云和尘埃之后的真理之光最终会投射出来”的坚定信念，最终于 1827 年发现了让世界震惊的欧姆定律欧姆定律的内容： 导体中的电流，与导体两端的电压成 ，与导体的电阻成 。正比反比公式及其变形Ｉ=ＵＲＵ = ＩRＲ=ＵＩ 欧姆定律中涉及了哪些物理量？电流电压电阻哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表应用一 : 测量定值电阻的阻值原理 Ｉ=ＵＲ变形Ｒ=ＵＩ电压表电流表设计电路S伏安法AVS实验器材直流电源、电流表、电压表、开关、定值电阻、滑动变阻器、导线把电路图连成实物图AV实验步骤：  (1) 按电路图连接电路： 注意：开关要处于断开状态，且在实验前要将滑片 P 移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。 (2) 检查电路无误后，闭合开关，调节 P ，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。  (3) 根据记录的三组数据，分别求出三组对应的电 阻值，根据 得出待测电阻值。 3321RRRR实验次序电压 U/V电流 I/A电阻 R/ΩR 平均值123表格 1 ：测量电阻器的电阻进行实验收集数据 如果我想测一个小灯泡的电阻，电路该怎样呢？ 这里滑片移动时可以改变小灯泡的亮度AV测电阻器电阻AV测小灯泡电阻测电阻器电路测小灯泡电阻表格 2 ：测量小灯泡在不工作状态下的电阻实验次序灯泡工作状态电压 U/V电流 I/A电阻 R/Ω1灯丝暗红2发光较弱3正常发光?你会用伏安法测电阻了吗？表现不错，继续努力1 、比较两表中电阻测量结果 我们有什么发现？ 电阻器的阻值大小是 的，小灯泡的电阻大小是 的（填“变化” 或“不变” ）2 、小灯泡变亮时，如果手指放在小灯泡上，感觉会有何不同？3 、小灯泡的电阻为什么变了？随着亮度增加，小灯泡的电阻在怎样变化？ 问题 讨论？ 问题 讨论？ 4 、在前面的表格中，只要求大家求电阻器的电阻平均值，但是没有要求大家计算灯泡电阻的平均值，为什么呢？ 请你对电路中的如下现象进行分析： （ 1 ）如果被测对象断了，...
