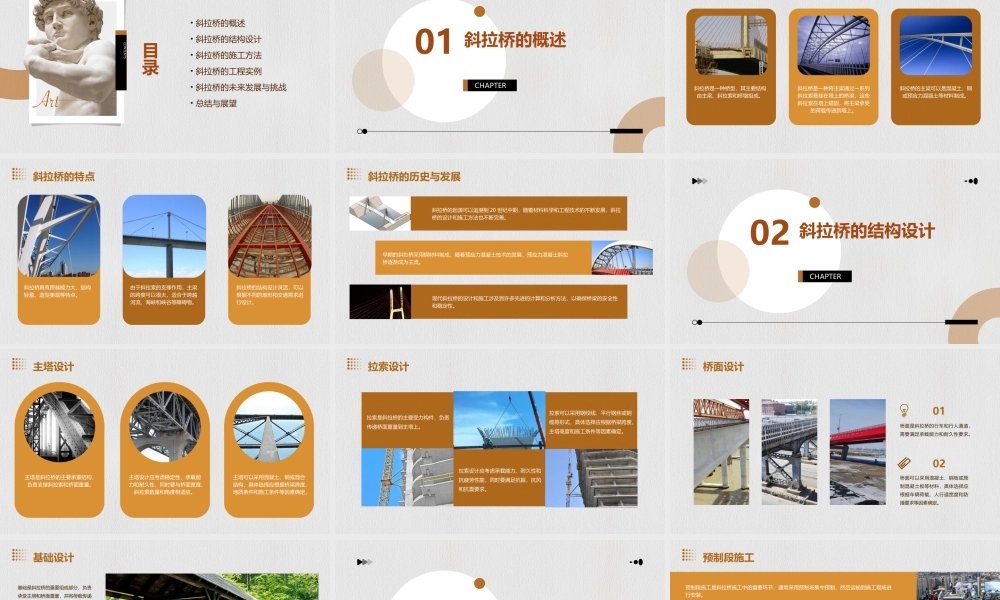

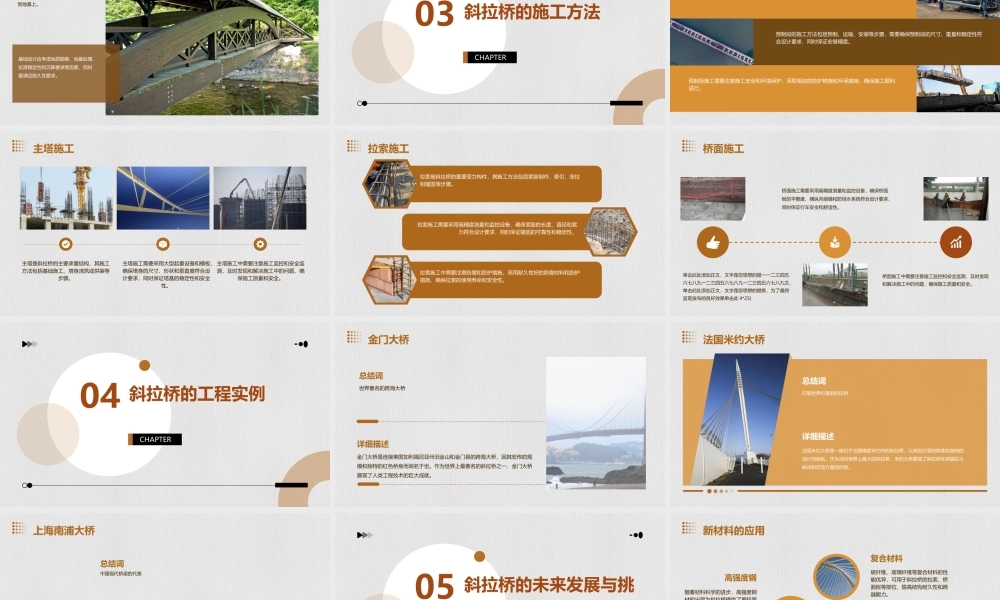

西南交大桥梁工程概论其他桥型 ( 斜拉桥 ) 课件目录CONTENTS• 斜拉桥的概述• 斜拉桥的结构设计• 斜拉桥的施工方法• 斜拉桥的工程实例• 斜拉桥的未来发展与挑战• 总结与展望01CHAPTER斜拉桥的概述斜拉桥是一种将主梁通过一系列斜拉索悬挂在塔上的桥梁，这些斜拉索在塔上锚固，将主梁承受的荷载传递到塔上。斜拉桥的主梁可以是混凝土、钢或预应力混凝土等材料制成。斜拉桥是一种桥型，其主要结构由主梁、斜拉索和桥墩组成。斜拉桥的定义斜拉桥具有跨越能力大、结构轻盈、造型美观等特点。由于斜拉索的支撑作用，主梁的跨度可以很大，适合于跨越河流、海峡和峡谷等障碍物。斜拉桥的结构设计灵活，可以根据不同的地形和交通需求进行设计。斜拉桥的特点斜拉桥的起源可以追溯到 20 世纪中期，随着材料科学和工程技术的不断发展，斜拉桥的设计和施工方法也不断完善。早期的斜拉桥采用钢材料制成，随着预应力混凝土技术的发展，预应力混凝土斜拉桥逐渐成为主流。现代斜拉桥的设计和施工涉及到许多先进的计算和分析方法，以确保桥梁的安全性和稳定性。斜拉桥的历史与发展02CHAPTER斜拉桥的结构设计主塔是斜拉桥的主要承重结构，负责支撑斜拉索和桥面重量。主塔设计应考虑稳定性、承载能力和耐久性，同时要与桥面宽度、斜拉索数量和角度相适应。主塔可以采用混凝土、钢或混合结构，具体选择应根据桥梁跨度、地质条件和施工条件等因素确定。主塔设计 拉索设计拉索是斜拉桥的主要受力构件，负责传递桥面重量到主塔上。拉索设计应考虑承载能力、耐久性和抗疲劳性能，同时要满足抗振、抗风和抗震要求。拉索可以采用钢绞线、平行钢丝或钢缆等形式，具体选择应根据桥梁跨度、主塔高度和施工条件等因素确定。0102桥面设计桥面可以采用混凝土、钢板或预制混凝土板等材料，具体选择应根据车辆荷载、人行道宽度和防撞要求等因素确定。桥面是斜拉桥的行车和行人通道，需要满足承载能力和耐久性要求。基础设计基础是斜拉桥的重要组成部分，负责承受主塔和桥面重量，并将荷载传递到地基上。基础设计应考虑地质勘察、地基处理、抗滑稳定性和沉降要求等因素，同时要满足耐久性要求。03CHAPTER斜拉桥的施工方法预制段施工是斜拉桥施工中的重要环节，通常采用预制场集中预制，然后运输到施工现场进行安装。预制段的施工方法包括预制、运输、安装等步骤，需要确保预制段的尺寸、重量和稳定性符合设计要求，同时保证安装精度。预制段施工需要注意施工安全和环...
