九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件VIP免费

九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件

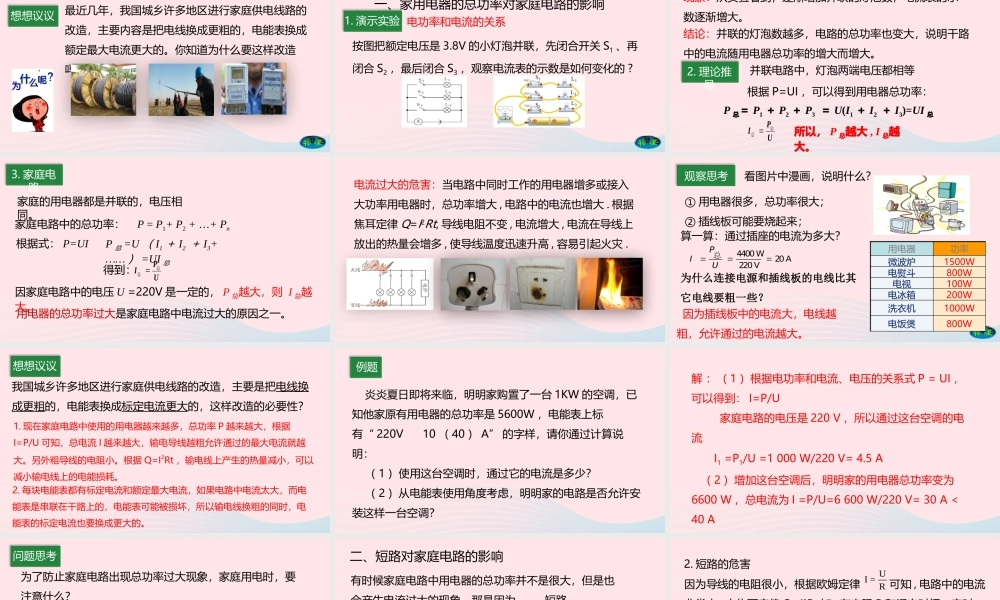

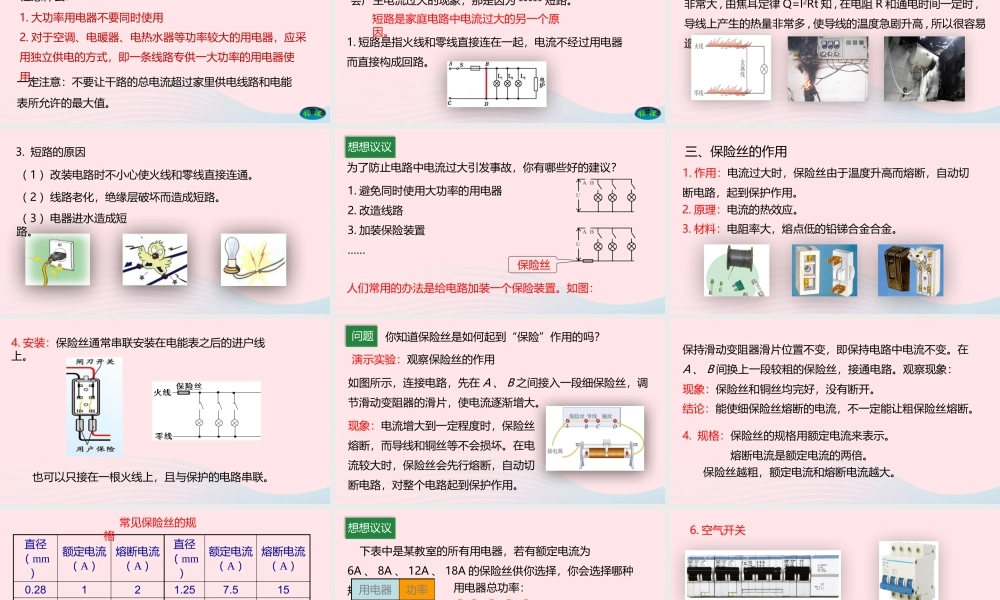

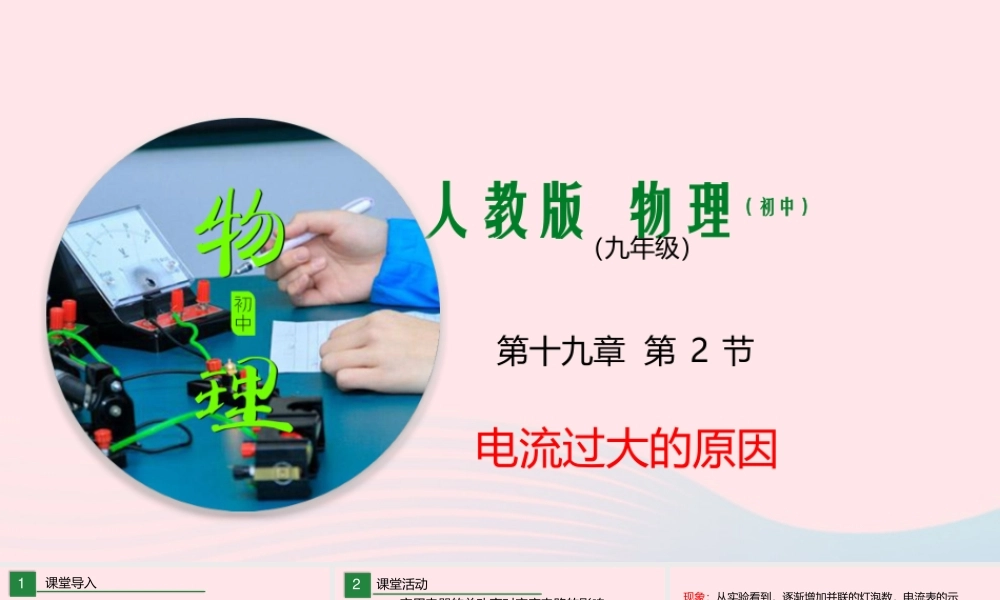

中物理第十九章 第 2 节人教版 物理(初中)电流过大的原因(九年级)1课堂导入想想议议最近几年,我国城乡许多地区进行家庭供电线路的改造,主要内容是把电线换成更粗的,电能表换成额定最大电流更大的。你知道为什么要这样改造吗?2课堂活动一、家用电器的总功率对家庭电路的影响1. 演示实验 电功率和电流的关系按图把额定电压是 3.8V 的小灯泡并联,先闭合开关 S1 、再闭合 S2 ,最后闭合 S3 ,观察电流表的示数是如何变化的 ?结论:并联的灯泡数越多,电路的总功率也变大,说明干路中的电流随用电器总功率的增大而增大。现象:从实验看到,逐渐增加并联的灯泡数,电流表的示数逐渐增大。2. 理论推导根据 P=UI ,可以得到用电器总功率: 并联电路中,灯泡两端电压都相等 P 总= P1 + P2 + P3 = U(I1 + I2 + I3)=UI 总所以, P 总越大 , I 总越大。总总 PIU3. 家庭电路家庭的用电器都是并联的,电压相同。家庭电路中的总功率: P = P1+ P2 + …+ Pn 根据式: P=UIP 总 =U ( I1 + I2 + I3+…… ) =UI 总因家庭电路中的电压 U =220V 是一定的, P 总越大,则 I 总越大。用电器的总功率过大是家庭电路中电流过大的原因之一。得到:总总 PIU电流过大的危害:当电路中同时工作的用电器增多或接入大功率用电器时,总功率增大 , 电路中的电流也增大 . 根据焦耳定律 Q=I2Rt, 导线电阻不变 , 电流增大 , 电流在导线上放出的热量会增多 , 使导线温度迅速升高 , 容易引起火灾 .观察思考看图片中漫画,说明什么?① 用电器很多,总功率很大;② 插线板可能要烧起来;算一算:通过插座的电流为多大?用电器功率微波炉1500W电熨斗800W电视100W电冰箱200W洗衣机1000W电饭煲800W4400W总20A220VPIU为什么连接电源和插线板的电线比其它电线要粗一些? 因为插线板中的电流大,电线越粗,允许通过的电流越大。我国城乡许多地区进行家庭供电线路的改造,主要是把电线换成更粗的,电能表换成标定电流更大的,这样改造的必要性?1. 现在家庭电路中使用的用电器越来越多,总功率 P 越来越大,根据 I=P/U 可知,总电流 I 越来越大,输电导线越粗允许通过的最大电流就越大。另外粗导线的电阻小。根据 Q=I2Rt ,输电线上产生的热量减小,可以减小输电线上的电能损耗。想想议议2. 每块电能表都有标定电流和额定最大电流,如果电路中电流太大,而电能表...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理全册 192家庭电路中电流过大的原因课件 (新版)新人教版 课件
